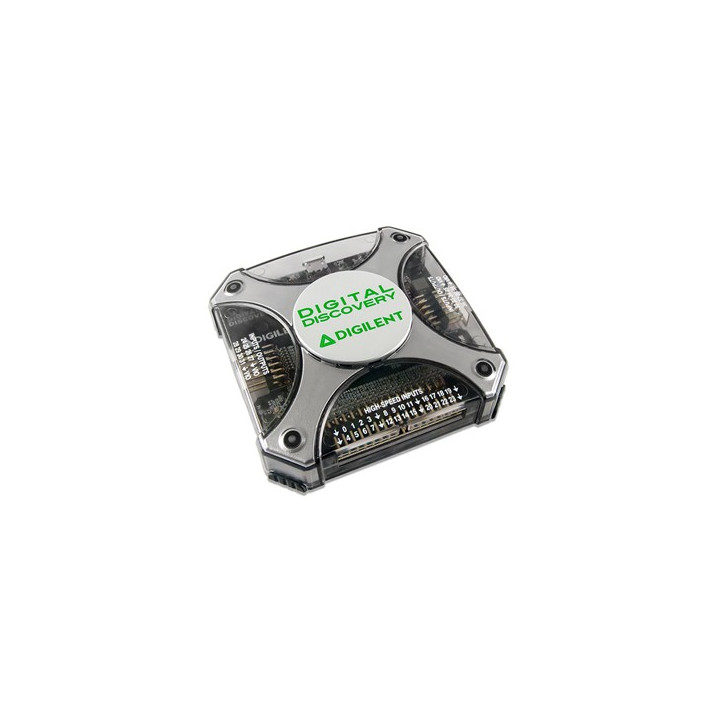

Boîtier analyseur-générateur USB Digital Discovery - Digilent

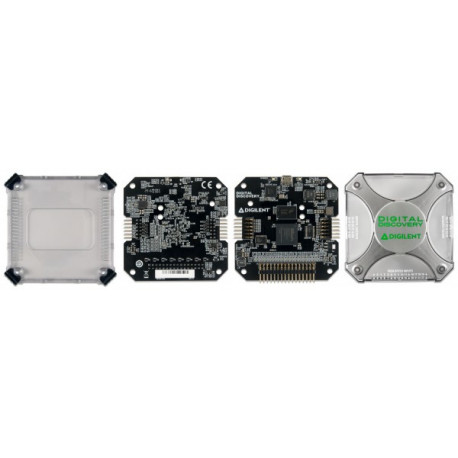

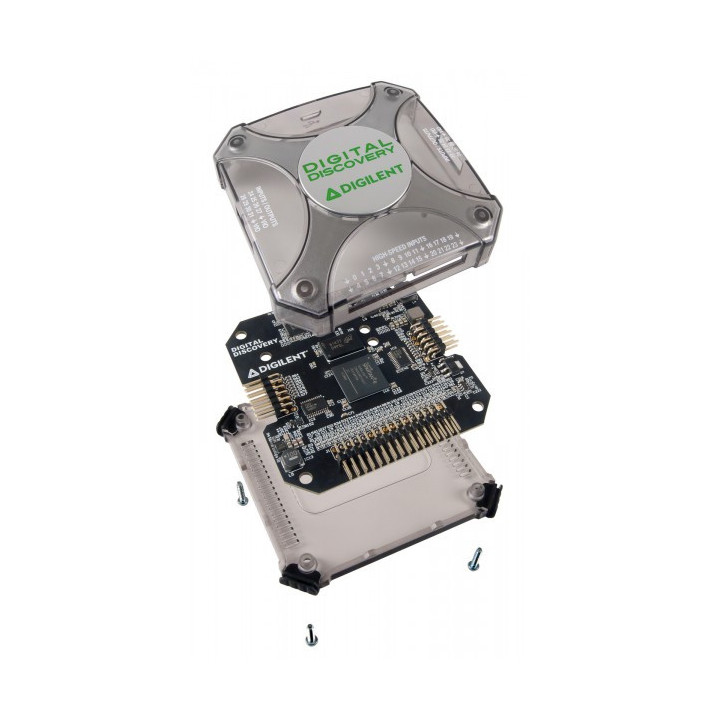

Détail du boîtier Digital Discovery

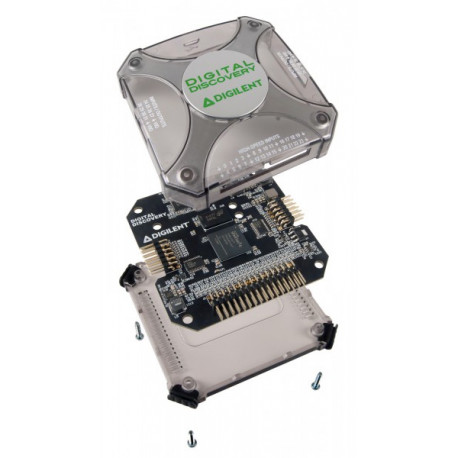

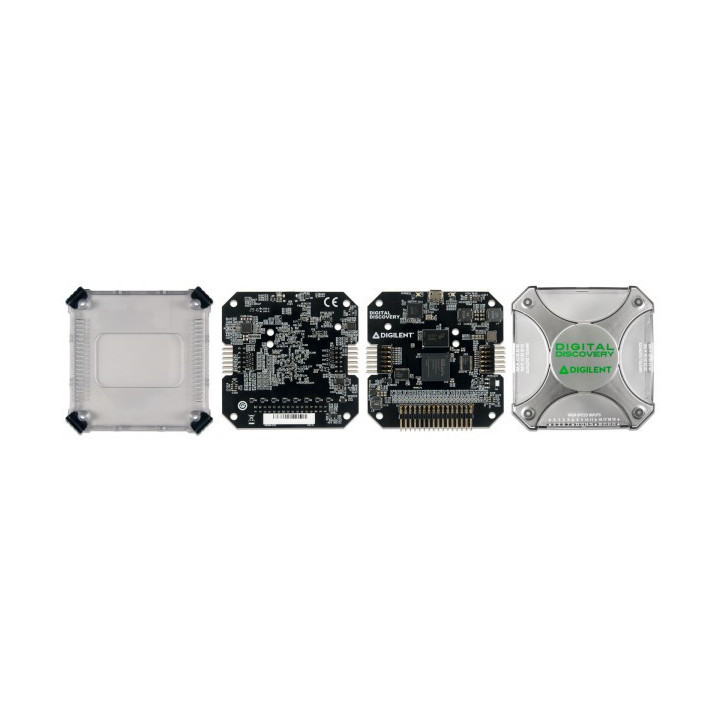

Vue éclatée du boîtier Digital Discovery

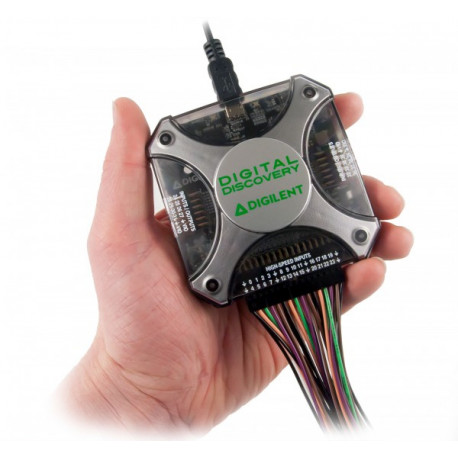

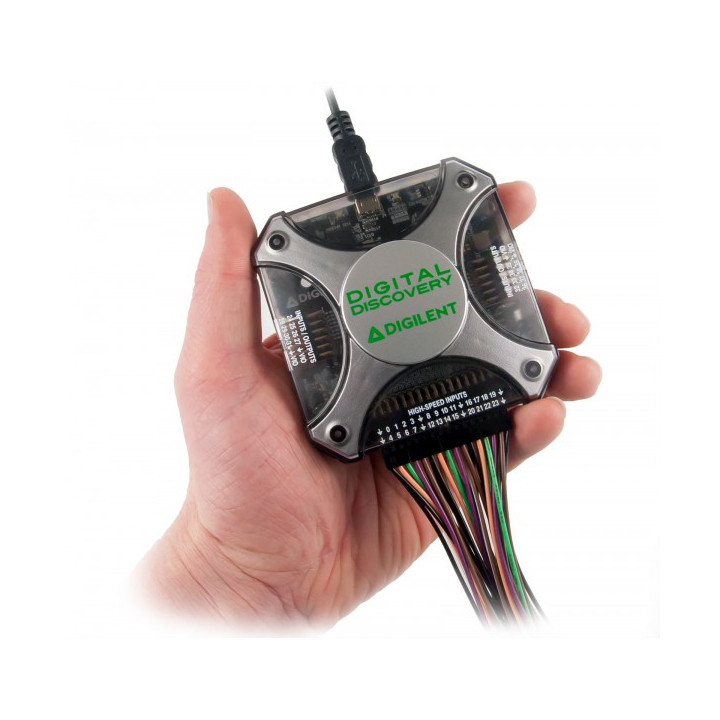

Prise en main du boîtier Digital Discovery

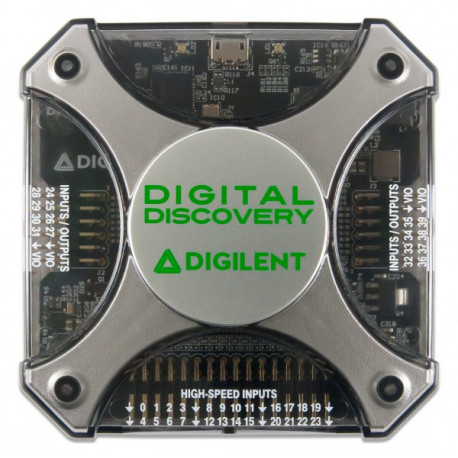

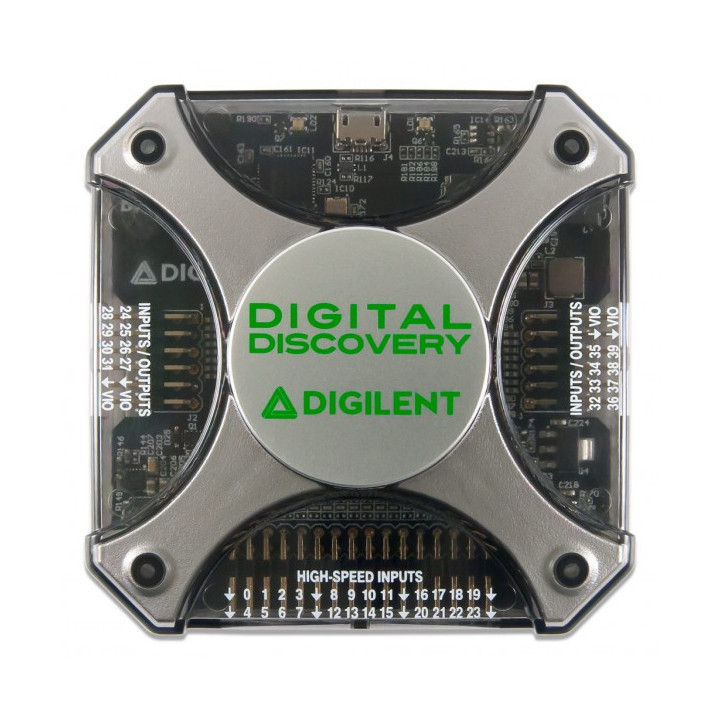

Vue de dessus du boîtier Digital Discovery
    Boîtier analyseur-générateur USB Digital Discovery - Digilent
    Détail du boîtier Digital Discovery
    Vue éclatée du boîtier Digital Discovery
    Prise en main du boîtier Digital Discovery
    Vue de dessus du boîtier Digital Discovery
    TRENZ-28052
    Disponible
    258,00 € TTC
    215,00 € HT

    Dont 0,06 € d'eco-participation déjà incluse dans le prix

    Très simple à utiliser et économique, le boîtier Digital Discovery™ est un analyseur logique combiné à un générateur de signaux à connexions USB.

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Appareil de mesure compact 2-en-1 par excellence, ce boitier vous permettra (une fois relié au port USB de votre ordinateur) de pouvoir générer et analyser la plupart des signaux pour vos applications embarquées.


    Ce dernier dispose d'un connecteur reprenant l'ensemble de ses signaux d'entrées / sorties sur lequel des fils avec broche femelle sont livrées.


    Un adaptateur additionnel dédiée "Discovery High Speed" est disponible en option pour des applications "avancés" nécessitant des vitesses de travail très rapides.



    Boitier "DIGITAL DISCOVERY" pour qui et pour quoi faire ?

    De part ses posibilités extra-ordinaires, le boitier "DIGITAL DISCOVERY" est l'outil de mesure revé pour les bureaux d'études, les centres de recherches, les centres de SAV, les écoles d'ingénieurs, les universités, les IUT, les BTS électroniques... mais aussi pour les clubs de robotiques, les électroniciens amateurs et professionnels, etc...







    Caractéristiques techniques:

    - Analyseur logique 32 canaux: 1,2 à 3,3 V CMOS,
    8 canaux à 800MS/s*
    16 canaux à 400MS/s*
    32 canaux à 200MS/s
    - Générateur de signaux 16 canaux: 1,2 à 3,3V CMOS, 100 MS/s
    - 16 entrées/sorties virtuels (utilisables en modes boutons, commutateurs et LED parfait pour les applications de formation logique)
    - 2 signaux d'entrées/sorties TRIGGER pour relier plusieurs appareils d'instrumentation (1,2 à 3.3 V CMOS)
    - Alimentation programmable de 1,2V a 3,3 V / 100mA.
    - Analyseurs de Bus (SPI, I²C, UART, parallèle)

    Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

    * Note: pour obtenir une vitesse de plus de 200 MS/s, l'adaptateur High Speed
      (proposé en option en bas de page) doit être utilisé.




    Logiciel "WaveForms" inclus
    Destiné être raccordé sur le port USB d'un ordinateur, le boitier "DIGITAL DISCOVERY" est entièrement pilotée par l'intermédiaire d'un logiciel très puissant et convivial.

    Téléchargez la démo du logiciel "WaveForms" en cliquant ici.

    Celle-ci vous permettra de tester ses possibilités même si vous ne possédez pas le boitier "DIGITAL DISCOVERY !


    Appelé WaveForms™, ce logiciel vous permettra de faire l'acquisition et le stockage des signaux ainsi que l'analyse et la génération de signaux numériques en toute simplicité.


    WaveForms™ se satisfait d'un ordinateur peu puissant en offrant tout de même une réactivité quasi temps réel grâce à la connexion USB2 high-speed du boitier "DIGITAL DISCOVERY".

    Entièrement pilotable à la souris les appareils de mesure se sélectionnent et s'utilisent de façon intuitive et simple en quelques instants.

    Une fois vos appareils de mesure sélectionnés et paramétrés, il vous sera possible d'en sauvegarder la configuration afin de pouvoir disposer de multiples applications de mesures "types" directement ré-utilisables et exploitables immédiatement sans nécessiter de nouveaux réglages de votre part.



    Apperçu des possibilités du logiciel WaveForms™:

    Exemple d'utilisation en analyseur logique


    Exemple2 d'utilisation en analyseur logique

    Exemple3 d'utilisation en analyseur logique


    Exemple3 d'utilisation en analyseur logique


    Exemple 6 d'applications


    Exemple 7 d'applications




    Contenu livré avec le boitier "DIGITAL DISCOVERY"

    Le boitier" tout-en-un "DIGITAL DISCOVERY" est constituée:

    - D'un boîtier "Digital Discovery"
    - D'une boite de rangement plastique
    - D'un cordon USB A <> micro B
    - D'un jeu de 2 connecteurs

    Détail du boitier
