Caméra numérique UCAM JPEG pour robotique et surveillance

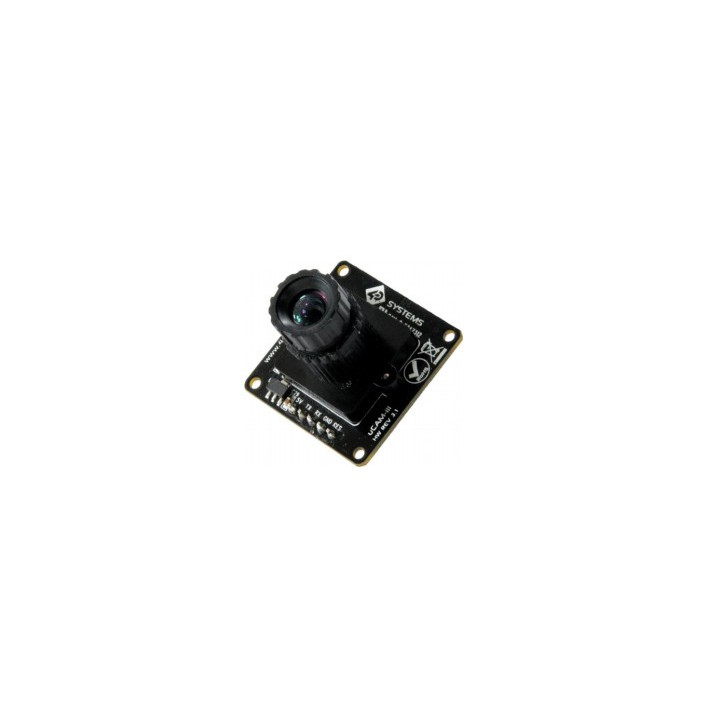

Livré sous forme d'une platine "OEM" (alim. 5 Vcc), la "µCAM-III" (MicroCAM3) est une caméra miniature numérique couleur capable de restituer des images au format "JPEG" via une liaison série (niveau 3,3 V).

Livré sous forme d'une platine "OEM", le module "µCAM-III" (MicroCAM3) est une caméra miniature numérique couleur capable de restituer des images au format "JPEG" via une liaison série.

Idéalement conçue pour la robotique et la vidéo-surveillance elle pourra s'interfacer avec votre microcontrôleur ou un compatible PC.

Le périphérique hôte communiquera avec la caméra par l'intermédiaire d'ordres séries très simples afin de pouvoir se voir retourner des images basse résolution non compressé (RAW) ou des images compressées (JPEG) à des résolutions plus importante:

Résolution RAW:
- 80 x 60 pixels
- 160 x 120 pixels
- 128 x 128 pixels
- 128 x 96 pixels

Résolution JPEG:
- 160 x 128 pixels
- 320 x 240 pixels
- 640 x 480 pixels


La caméra peut également appliquer un traitement au niveau des couleurs en modifiant l'image retournée avec:

- Un niveau de gris sur 8 bits (Y seulement)
- Une image couleur sur 16 bits (RAW, CrYCbY)
- Une image couleur sur 16 bits (RAW, 565(RGB))
- Une image couleur au format JPEG







Avant de la relier à votre système microcontrôlé, la caméra pourra être testée si nécessaire au moyen d'un logiciel pour PC disponible en libre téléchargement. Pour ce faire, il vous faudra la relier sur le port USB du PC au moyen d'un cordon optionnel "Série <> USB" (proposé en option).






Caractéristiques:
- Alimentation: 4,5 à 9 Vcc (5 V typique)
- Consommation: 75 mA @ 5 Vcc
- Capteur: 1/4" CMOS VGA (angle 56°)
- Rapport S/B: 44,2 dB
- Balance des blancs: automatique
- Focale: 3,1 mm
- Mémoire EEPROM intégrée
- Liaison série (TTL niveau 3,3V): 2400 à 3686400 bps en manuel
                                               : 9600 à  921600 bps en auto-détection
- Dimensions: 32 x 32 x 21 mm (hors objectif)
- Poids: 6g
