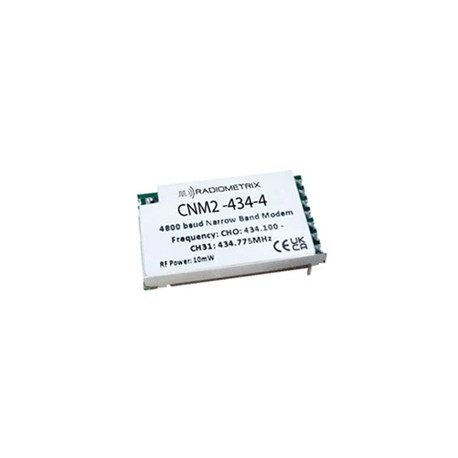

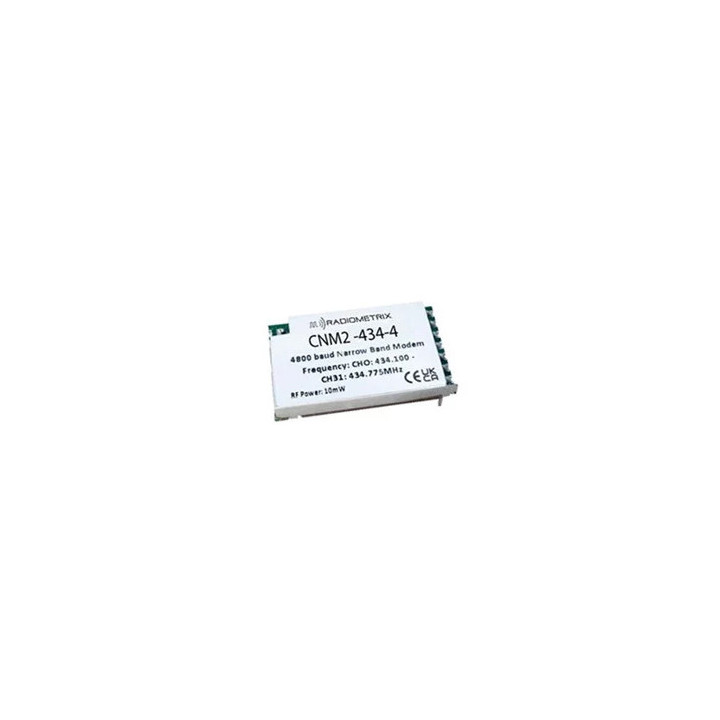

Modem radio synthétisé CNM2 - 69 canaux, bande 433-434 MHz
Le CNM2 est un module modem radio UHF économique, à bande étroite, utilisant la modulation GFSK. Il dispose d'une puissance RF de 10 mW et une interface UART TTL 3,3 V.
Le CNM2 de chez Radiometrix® est un module modem radio synthétisé UHF économique, à bande étroite, utilisant la modulation GFSK. Il dispose d'une puissance RFde 10 mW et une interface UART TTL 3,3 V.
Fonctionnement du CNM2
Le CNM2 peut fonctionner en mode streaming transparent ou en mode commande par paquets. Il utilise une liaison série asynchrone (1 start bit, 8 data bits, 1 stop bit, sans parité) et peut transmettre des paquets courts (1–8 octets) ou longs (9–16 octets).
En mode réception, le module est toujours actif et écoute les paquets valides. Lorsqu'un paquet est détecté, il est décodé et les données utiles sont transmises via le port série.
Caractéristique techniques du module CNM2:
Plages de fréquences standard :
433,05–434,79 MHz (UE)
Espacement des canaux : 25 kHz (soit env. 69 canaux disponibles)
Synthétiseur de fréquence : PLL Fractional-N avec référence TCXO de 26 MHz (stabilité 1 ppm)
Conformité :
ETSI EN 300 220-2
FCC Part 15.249 et Part 90 (masque d'émission D)
Temps de commutation en émission : <3 ms
Modes de transmission :
Transparent (streaming) : 4800 bps
Commande (command mode) : 9600 bps
Débit de données RF :
1,5 kbps ou 6,6 kbps GFSK (recommandé pour le streaming)
Puissance d'émission :10 mW par défaut
Sensibilité du récepteur : -115 dBm pour 0,1 % PER à 6,6 kbps
Consommation électrique :
Émission : 28 mA (10 mW) ou 52 mA (50 mW)
Réception : 17 mA
Veille : 10 µA
Alimentation : de 3,4 V à 15 V DC
Dimensions : 32 × 21 × 5 mm
Interface : UART TTL 3,3 V (TXD/RXD), compatible avec RS232 inversé
- Broches : pas de 2,54 mm

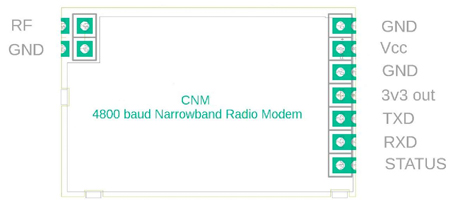

Brochage du module CNM2:
VCC : alimentation de 3,4 à 15 V
3.3VOUT : sortie régulée 3,3 V (50 mA max) ou entrée si utilisée comme source d'alimentation
TXD : entrée de données série (UART)
RXD : sortie de données série (UART)
STATUS : actif à l'état haut lors de la transmission
RF : port d'antenne 50 Ω
GND/RFGND : masses électriques et RF
Applications:
Télécommandes industrielles
Réseaux de capteurs
Surveillance et télémétrie à distance
Liaison de données entre microcontrôleurs
- Datasheet du module
