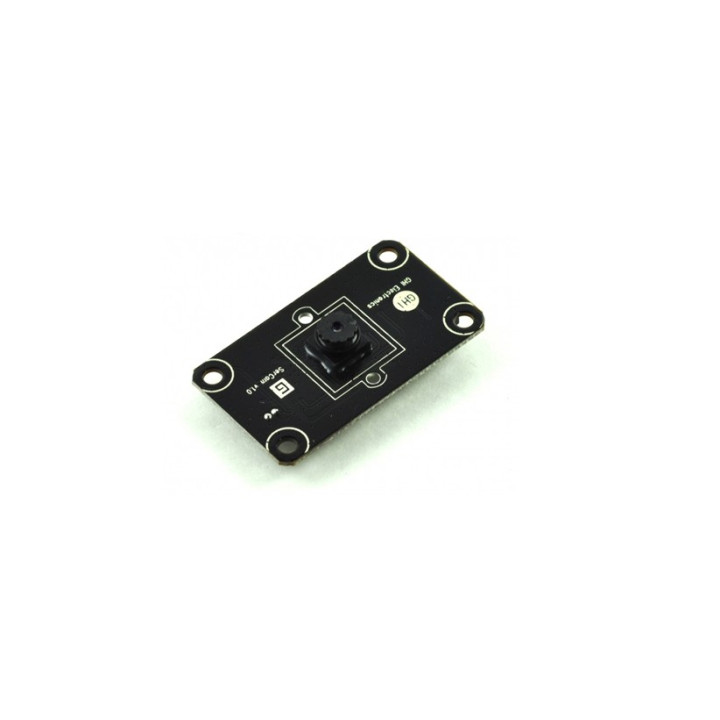

GHI-00751 Module "Caméra numérique miniature - L1"

Module "Caméra numérique miniature - L1"

GHI-00751
Disponible
21,60 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


18,00 € HT

Donnez des "yeux" à votre platine Gadgeteer grâce à cette caméra numérique couleur à connexion série. Bénéficiant d'une résolution de 640 x 480 pixels, elle permet une vitesse d'acquisition max. de 0.5 fps (en 320 x 240).

La caméra permettra la récupération d'un flux JPEG sur votre base "Gadgeteer" (à condition qu'elle dispose d'une mémoire minimale de 1 MB de RAM et qu'elle supporte le format JPEG) afin qu'elle puisse par exemple afficher les images sur un écran TFT, les stocker sur des cartes mémoire microSD™ ou des clef USB (non livrés) ou encore les envoyer via le réseau Ethernet (avec module additionnel - non livré).

Les platines ne disposant pas d'au moins 1 MB et sans support du format JPEG pourront toutefois exploiter la caméra pour envoyer des images à travers le réseau ou pour les stocker sur des cartes mémoire microSD™ ou des clef USB (non livrés).


Le module est livré avec la limande souple vous permettant de le relier à la platine "Gadgeteer".

- Dimensions: 47 x 27 mm
- Lentille: 7 mm
- Type "Pin-hole"
- Résolution max.: 640 x 480 pixels
- Vitesse d'aquisition: 0,5 FPS @ 320 x 240 pixels
- Poids: 12 g
- Consommation 55 mA @ 3,3 V


Exemple d'utilisation
Cet exemple permet d'afficher l'image captée par la caméra sur un écran LCD via une plate-forme "Gadgeteer" de type "FEZ Hydra":

- Reliez la caméra et l'écran à la platine "Fez Hydra" et configurez l'initialisation de votre projet comme ci-dessous:


Configuration du projet


Recopiez ce code dans votre fichier Visual Studio™ "progra.cs" (au besoin adaptez ce dernier en fonction de votre platine "Gadgeteer").

using System;
using System.Collections;
using System.Threading;
using Microsoft.SPOT;
using Microsoft.SPOT.Presentation;
using Microsoft.SPOT.Presentation.Controls;
using Microsoft.SPOT.Presentation.Media;
using Microsoft.SPOT.Touch;

using Gadgeteer.Networking;
using GT = Gadgeteer;
using GTM = Gadgeteer.Modules;

namespace EMX_TestSerCam_4250
{
public partial class Program
{

// This method is run when the mainboard is powered up or reset.
void ProgramStarted()
{
/************************************************************
Modules added in the Program.gadgeteer designer view are used
by typing their name followed by a period, e.g. button. or
camera.

Many modules generate useful events. Type += to add a handler
to an event, e.g.: button.ButtonPressed +=

If you want to do something periodically, use a GT.Timer and
handle its Tick event, e.g.:
GT.Timer timer = new GT.Timer(1000); // every second (1000ms)
timer.Tick +=
Timer.Start();
**************************************************************/



// Use Debug.Print to show messages in Visual Studio's "Output"
window during debugging.

new Thread(VideoStreamming).Start();
Debug.Print("Program Started");
}
static Bitmap LCD = new Bitmap(SystemMetrics.ScreenWidth,
SystemMetrics.ScreenHeight);
int cnt = 0;
void VideoStreamming()
{
serCam.StartStreaming();
LCD.Clear();
while (true)
{
Thread.Sleep(100);
if (serCam.isNewImageReady)
{

serCam.DrawImage(LCD, 0, 0, SystemMetrics.ScreenWidth,
SystemMetrics.ScreenHeight);

display_T35.SimpleGraphics.DisplayImage(LCD, 0, 0);
cnt++;

if (cnt % 10 == 0)
{
serCam.StopStreaming();
serCam.StartStreaming();
display_T35.SimpleGraphics.Clear();

}
}
}
}
}
}
