Module d'extension HAT Shield Click Board pour Raspberry Pi 5

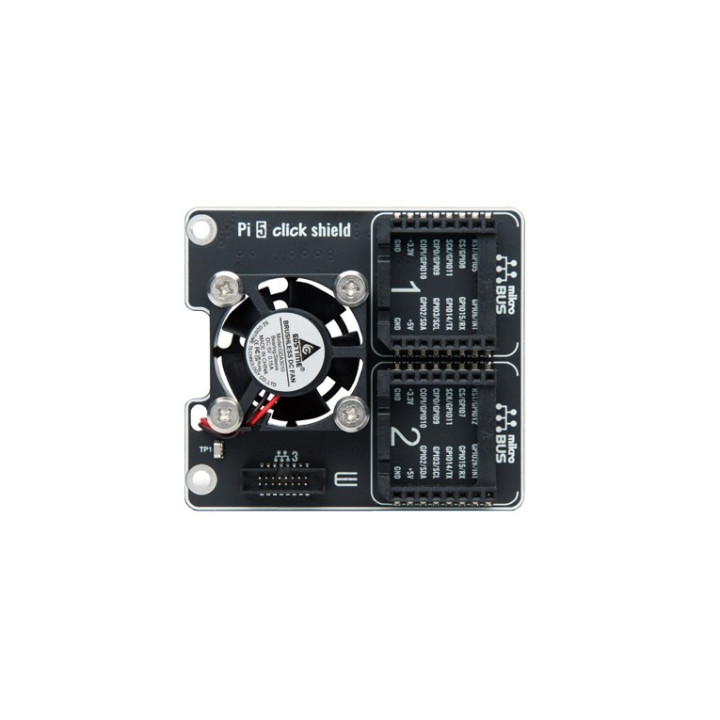

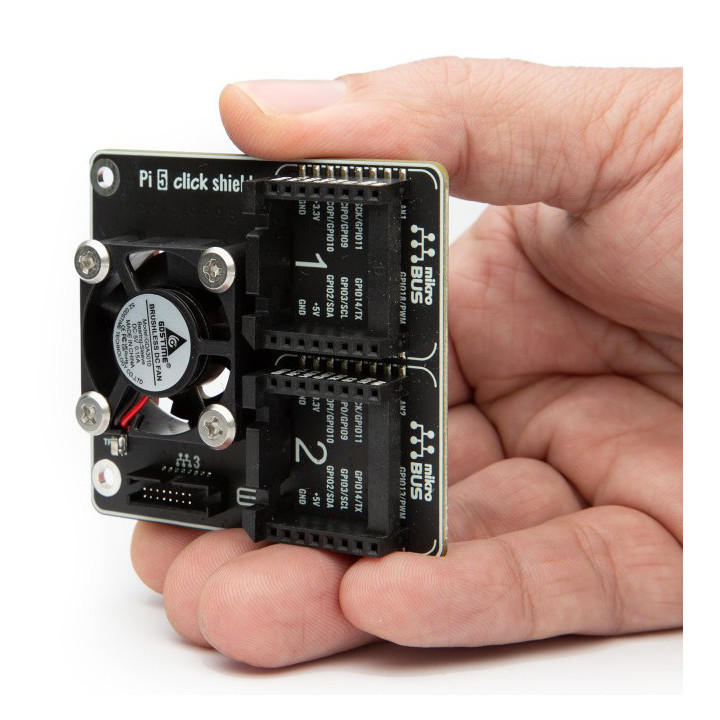

Module Pi 5 Click Shield MIKROE-6423

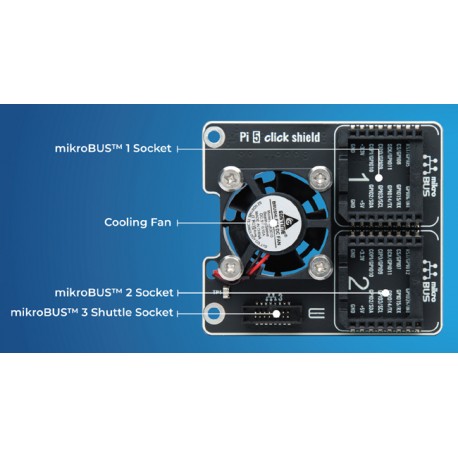

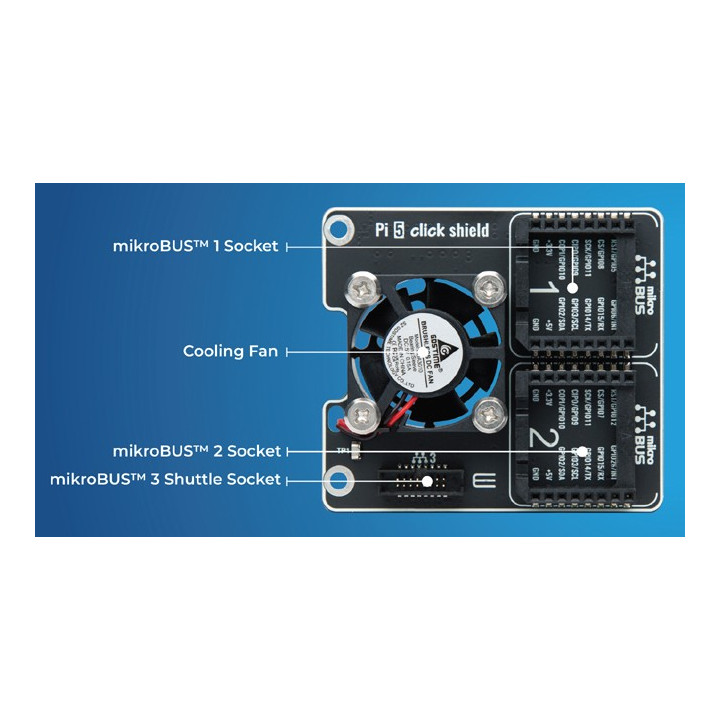

Détail de la face avant du module Pi 5 Click Shield pour Raspberry Pi 5 MIKROE-6423

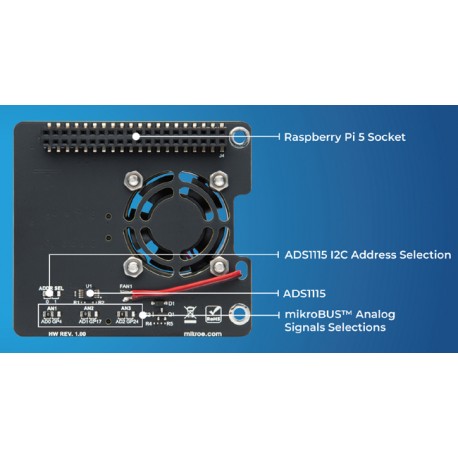

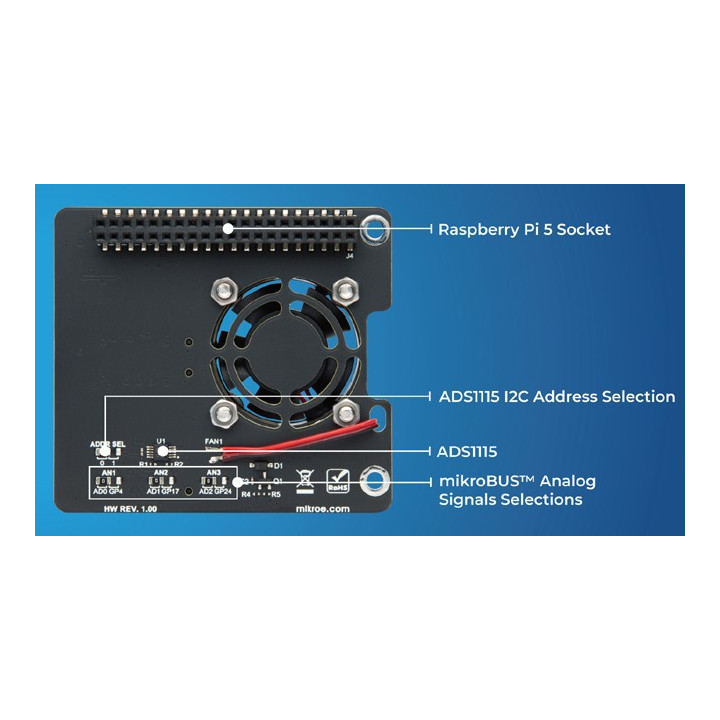

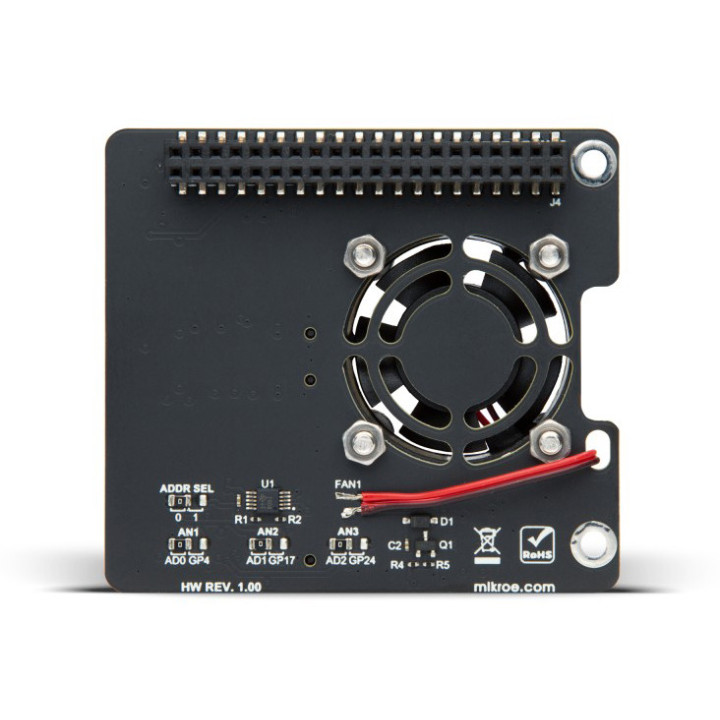

Détail de la face arrière du module Pi 5 Click Shield pour Raspberry Pi 5 MIKROE-6423

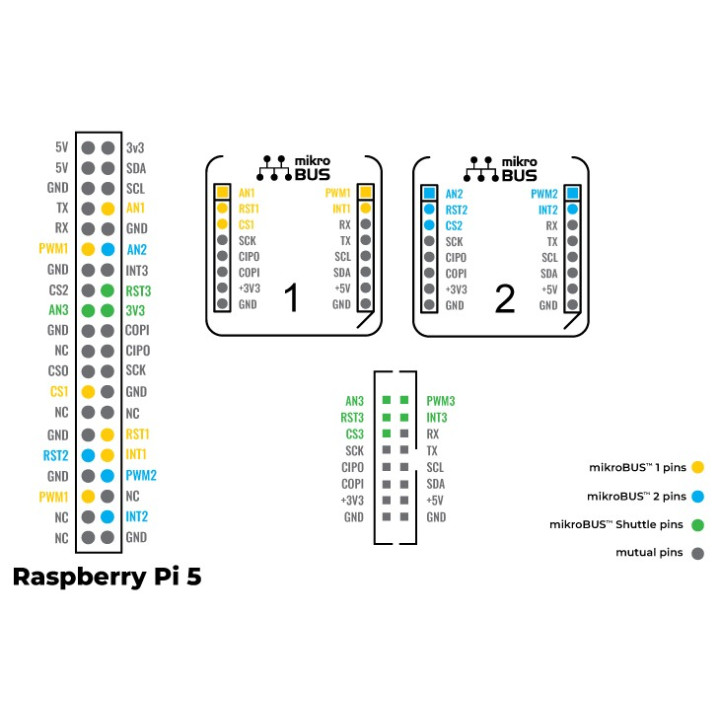

Détail des broches du module Pi 5 Click Shield pour Raspberry Pi 5 MIKROE-6423

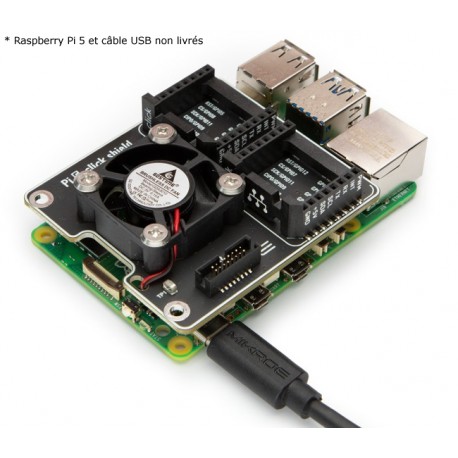

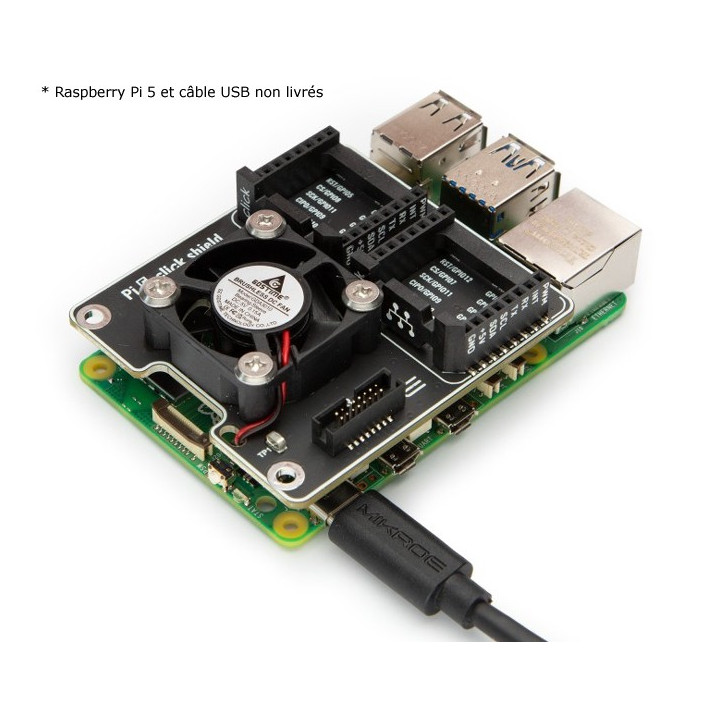

Exemple d'utilisation du module Pi 5 Click Shield sur une Raspberry Pi 5
  • Nouveau
Module Pi 5 Click Shield MIKROE-6423
Détail de la face avant du module Pi 5 Click Shield pour Raspberry Pi 5 MIKROE-6423
Détail de la face arrière du module Pi 5 Click Shield pour Raspberry Pi 5 MIKROE-6423
Détail des broches du module Pi 5 Click Shield pour Raspberry Pi 5 MIKROE-6423
Exemple d'utilisation du module Pi 5 Click Shield sur une Raspberry Pi 5
MIKROE-6423
Disponible
36,00 € TTC
30,00 € HT

Dont 0,04 € d'eco-participation déjà incluse dans le prix

Ce shield pour Raspberry Pi 5 est équipé d'un ventilateur et d'un ADC 16 bits (I2C). Il est destiné à recevoir jusqu'à 2 modules Click Board pour le prototypage rapide, l'apprentissage et l'évaluation.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



Spécialement conçu pour venir s'enficher sur une platine Raspberry Pi 5 (non livrée), ce shield HAT équipé d'un ventilateur et d'un convertisseur Analogique Numérique (ADC 16 bits) à interface I2C est destiné à recevoir jusqu'à 2 modules au format Click Board (non livrés) pour le prototypage rapide, l'apprentissage et l'évaluation. Une fois votre Raspberry Pi 5 connecté au Pi 5 Click Shield, vous aurez accès à des centaines de Click boards™ fonctionnant en 3,3V ou 5V.

Détail de la platine Shield Pi Click Board:

Le Pi 5 Click Shield est équipé de deux supports mikroBUS™ propriétaires, permettant d'interfacer facilement tous les Click boards™ avec la carte Raspberry Pi 5. Grâce à cette solution, MIKROE offre à ses utilisateurs la possibilité d’ajouter diverses fonctionnalités issues de sa gamme en constante evolution de module Click boards™, telles que le GSM, GPS, ZigBee, des capteurs environnementaux, des LED, la reconnaissance vocale, le contrôle de moteurs, des capteurs de mouvement, et bien plus encore. Plus de 1779 modules Click boards™ sont actuellement disponibles et peuvent être intégrées.

En plus des support mikroBUS™, ce Click Shield dispose également d'un connecteur supplémentaire ICD BOX, destiné à être utilisé avec le mikroBUS™ Shuttle. Ce dernier, qui intègre un slot mikroBUS™, est une solution idéale lorsque le nombre de Click boards™ nécessaires dépasse la capacité du système de développement. Connecté via un câble plat, le mikroBUS™ Shuttle peut être librement positionné en fonction des exigences de l'application.

Le Pi 5 Click Shield est également équipé d'un petit ventilateur intégré, qui permet de maintenir la carte Raspberry Pi 5 à une température de fonctionnement optimale, même en cas de charge élevée. Ce ventilateur ultra-silencieux sans balais de (30 × 30 mm) alimenté par le +5V du GPIO, peut réduire la température du processeur jusqu'à 45°C et la stabiliser. Il fournit un flux d'air allant jusqu'à 3,45 CFM, assurant ainsi un refroidissement efficace du processeur, de la mémoire et du circuit de gestion de l’alimentation.

Ce Click Shield intègre également un convertisseur analogique-numérique (ADC), le ADS115 de Texas Instruments, un ADC 16 bits précis et basse consommation compatible I2C, permettant de mesurer des niveaux analogiques. Étant donné que le Raspberry Pi ne dispose pas de broches analogiques sur son connecteur d’extension, l’ajout de cet ADC facilite l'utilisation de Click boards™ nécessitant des entrées analogiques. Plusieurs sélecteurs de cavaliers (JP1-JP3) permettent de diriger le signal vers une broche GPIO du Raspberry Pi 5 ou une broche ADC de l’ADS115 pour le mikroBUS™ ou le mikroBUS™ Shuttle. Un autre cavalier, JP4, permet de sélectionner l’adresse I2C de l’ADS1115.

Une fois votre Raspberry Pi 5 connecté au Pi 5 Click Shield, vous aurez accès à des centaines de Click boards™ fonctionnant en 3,3V ou 5V. De plus, les module Click boards™ sont fournies avec une bibliothèque contenant des fonctions et des codes sources d’exemple pour les compilateurs MIKROE, qui peuvent servir de référence pour le développement ultérieur.

Caractéristiques du module Shield Pi 5 Click:

  • Type : Adaptateur, Raspberry Pi, Shield
  • Applications : Le Pi 5 Click Shield permet d'utiliser des Click boards™ sur votre carte Raspberry Pi 5
  • Caractéristiques principales
         - 2 connecteurs mikroBUS™,
         - 1 connecteur Shuttle,
         - 1 connecteur compatible Raspberry Pi 5
         - ADC ADS1115
         - 1 point de masse (GND) pour les tests
  • Interfaces : Analogique, GPIO, I2C, PWM, SPI, UART
  • Compatibilité : mikroBUS™, Raspberry Pi
  • Tension d'entrée : 3.3V, 5V


A propos des modules Click™ Board...

Présentation des modules MikroeBus Click Board



Ces modules sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers.



Détail du brochage des modules Click Board




Le standard MikroBUS™ propose une implantation permettant de retrouver la plupart des signaux des bus de communication standards sur 2 rangées de broches au pas de 2,54 mm.



Les différentes connexions des modules click Board


Suivant le type de module utilisé, il vous sera possible d'alimenter ces derniers sous une tension de 3,3 V ou 5 V. De part leur implantation au format DIL, les modules Click Board pourront également être facilement utilisés sur des plaques de développement sans soudure.



Des modules Click™ Board ... pour quoi faire ?
Il existe une multitude de modules "Click Board", lesquels vous permettront de tester les différentes technologies mises en oeuvre dans les applications industrielles modernes: module de communication sans fil, modules RTC, modules de stockage mémoire, modules capteurs, modules convertisseurs, modules bus de communication, etc... Cliquez ici pour avoir accès à la liste de tous les modules "Click Board".


Toute la gamme Click Board est chez Lextronic




Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".


Trouvez votre code source sur Libstock
Datasheet du module
