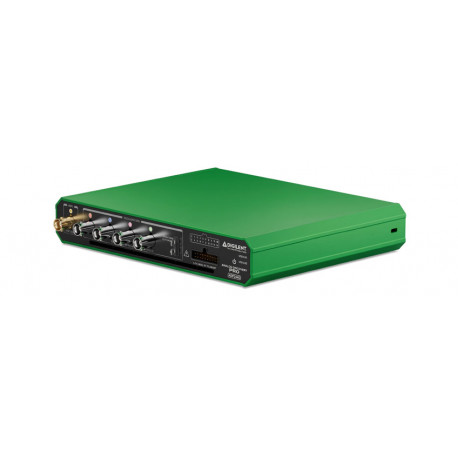

Oscilloscope Digilent à signaux mixtes ADP2440

Que vous déboguiez des systèmes embarqués, validiez des conceptions de circuits ou créiez des flux de travail automatisés personnalisés, la gamme Analog Discovery Pro vous garantit les outils adaptés à vos besoins.

Le boitier ADP2440 offre quatre canaux d’entrée analogiques avec une résolution de 12 bits, une bande passante supérieure à 100 MHz et un échantillonnage entrelacé jusqu’à 600 MS/. Il dispose d’une plage d’entrée de ±25 V, de 10 plages matérielles sélectionnables et d’options de visualisation avancées, notamment la FFT, l’histogramme, la persistance, le diagramme de l’œil et les graphiques analogiques-numériques. Des conditions de déclenchement complexes (front, impulsion, temporisation, glitch, transition et fenêtre) permettent un contrôle analogique complet de l’acquisition du signal.

Le boitier ADP2440 intègre également un générateur de formes d'onde arbitraires 14 bits avec une bande passante supérieure à 15 MHz, prenant en charge les formes d'onde standard et personnalisées, les balayages de fréquence et les techniques de modulation telles que l'AM, la FM et la PM. Dotés de 16 canaux d'E/S numériques , ainsi que du décodage et de la génération de protocoles pour SPI, I²C, UART, CAN et autres, ces appareils offrent une véritable analyse de signaux mixtes sur une seule plateforme. Le fonctionnement en mode double permet même à deux unités de fonctionner ensemble pour fournir 8 entrées analogiques, 32 E/S numériques et des générateurs de formes d'onde arbitraires synchronisés.

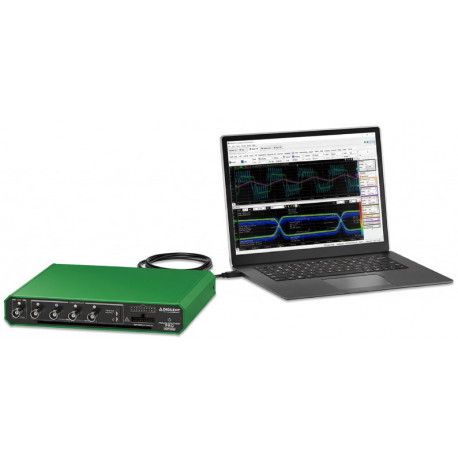

Conçue pour les flux de travail modernes, l'Analog Discovery Pro 2440 offre une connectivité USB 3.2, une mémoire tampon importante avec segmentation et le déclenchement croisé entre instruments. Logé dans un boîtier métallique robuste compatible avec les rails DIN, cet appareil est adapté aussi bien aux environnements de laboratoire qu'aux environnements professionnels. Associé au logiciel WaveForms de Digilent et à son SDK pour la création de scripts personnalisés, il vous offre une flexibilité totale pour automatiser, analyser et innover sans limites.

Pour résoudre des problèmes concrets, faites confiance à l'Analog Discovery Pro. Tout ce dont vous avez besoin, sans les distractions superflues.



Principales caractéristiques du boitier ADP2440

- Oscilloscopes à signaux mixtes basés sur USB 3.2
- Quatre entrées analogiques 12 bits, 600 MS/s, bande passante supérieure à 100 MHz
- Mode double pour une intégration multi-appareils transparente
- Générateur de formes d'onde arbitraires 14 bits avec une bande passante de 15 MHz
- 512 Mo de mémoire tampon profonde pour des déclenchements répétés à faible latence, à allouer librement entre les systèmes analogiques et numériques
- 16 entrées/sorties numériques pour l'analyseur logique, le générateur de motifs et le générateur de protocoles
- Prise en charge logicielle étendue et performante avec WaveForms et le SDK WaveForms
- Prise en charge étendue des analyses, incluant diagramme de Bode, FFT dédiée, analyseur d'impédance, analyseur de bus, enregistreur de données, et bien plus encore


Caractéristiques détaillée du boitier ADP2440

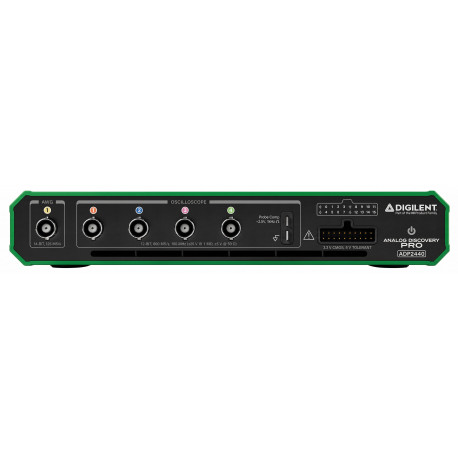

Entrées analogiques :

- Quatre canaux d'entrée BNC avec une résolution de 12 bits et une plage d'entrée jusqu'à ±25 V

- Bande passante de plus de 100 MHz, entrelacement à 600 MS/s

- Dix plages d'entrée matérielles différentes, de ±25 mV à ±25 V, pour plusieurs niveaux de précision.

- Impédance d'entrée sélectionnable par l'utilisateur : 50 Ω ou 1 MΩ

- De nombreuses visualisations supplémentaires, notamment FFT, histogramme, persistance, diagramme de l'œil et graphiques analogiques-numériques.

- Prise en charge des déclencheurs complexes, notamment Edge, Pulse, Timeout, Glitch, Transition et Window.

- Instruments dédiés à l'analyseur de spectre, à l'analyseur de réseau/diagramme de Bode et à l'analyseur d'impédance

Sortie analogique :

- Un canal de générateur de fonctions à sortie BNC avec une résolution de 14 bits et une plage de sortie de ±5 V

- Bande passante de plus de 15 MHz, jusqu'à 125 MS/s

- Prise en charge des formes d'onde standard, avancées et personnalisées

- Sinusoïdal, carré, triangulaire, rampe, courant continu, impulsion, bruit, rafale

- Balayage de fréquence et/ou d'amplitude unidirectionnel et bidirectionnel

- Plusieurs techniques de modulation, notamment AM, FM, PM et sommation

Entrées et sorties numériques :

16 entrées/sorties numériques pour l'analyseur logique et le générateur de motifs avec tampons tri-états entièrement configurables

Fréquence d'échantillonnage interne maximale de 1,2 GS/s

De nombreux analyseurs de protocoles, notamment SPI, I2C, UART, 1-Wire, CAN, GPIB, I2S, LIN, JTAG, Manchester, SAE JA1850 et les décodeurs en quadrature

Prise en charge de la génération de protocoles pour SPI, UART, I2C, CAN, HDMI CEC, SWD et AVR

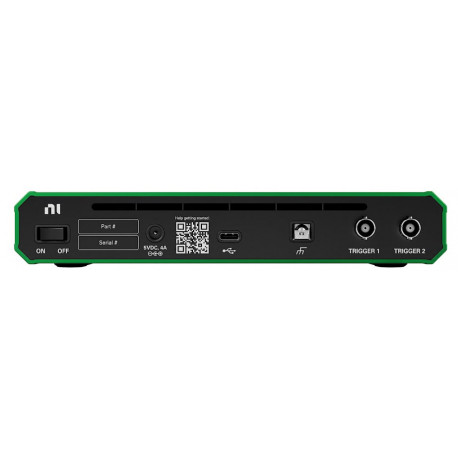

Deux déclencheurs BNC bidirectionnels pour déclenchement externe et interne

Offre logicielle :

Le logiciel WaveForms de Digilent, gratuit et performant, est disponible pour Mac, Windows et Linux.

Kit de développement logiciel (SDK) WaveForms pour les applications personnalisées et le scripting via C/C++, Python, C#, Visual Basic

Fonctionnalités supplémentaires :

- Mode double permettant de faire fonctionner deux appareils simultanément pour 8 entrées analogiques, 32 E/S numériques et 2 AWG

- Réglage automatique de la phase entre les appareils en mode double

- Vitesses de transfert USB 3.2 (5 Gbit/s)

- Le système de déclenchement permet aux sous-systèmes Scope, AWG et E/S numériques de se déclencher mutuellement ou à partir d'entrées de déclenchement externes, et de transmettre ces déclenchements à d'autres instruments.

- Des calculs mathématiques complexes et personnalisés pour chaque instrument afin de prendre en charge le filtrage et la génération de tout signal.

- Mémoire tampon profonde pouvant être librement allouée entre systèmes analogiques et numériques

- Segmentation de la mémoire avec une latence de réarmement de seulement 1 µs entre les captures répétées à haute vitesse

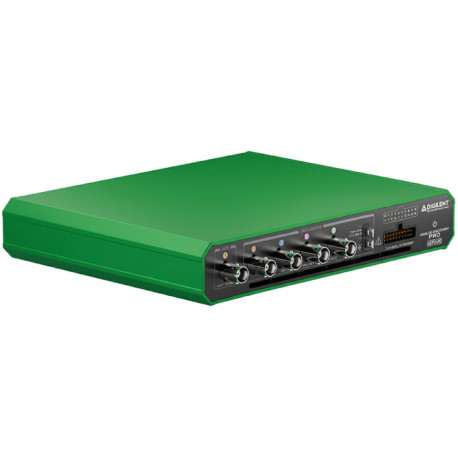

- Boîtier métallique avec support pour rail DIN pour un montage facile


Autres caractéristiques:

- Dimensions (L x P x H) : 210 mm x 164,5 mm x 37,9 mm (8,27 po x 6,48 po x 1,49 po)

- Dimensions avec connecteurs (L x P x H) : 210 mm x 191,4 mm x 37,9 mm (8,27 po x 7,54 po x 1,49 po)

- Poids :  993 g



Matériel livré :

- Boitier Analog Discovery Pro (ADP2440)

- Quatre sondes d'oscilloscope T2200 200 MHz x1/x10

- Un câble MTE Flywire détrompé 2x10

- Vingt mini-pinces avec câbles

- Un câble USB 3.2 Type C vers C de 2 mètres

- Un kit d'alimentation à découpage 5 V, 4 A avec adaptateurs US et UE

- Un guide de démarrage rapide

- Un document d'information sur la sécurité, l'environnement et la réglementation
