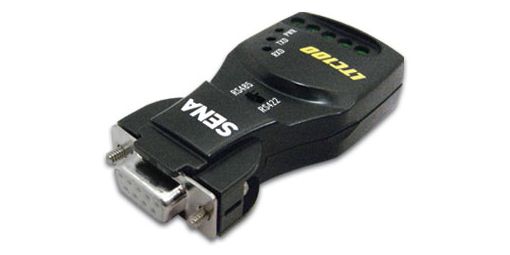

Convertisseur "RS232 <> RS422 / RS485"
De faibles dimensions, ce module est un adaptateur économique permettant de convertir les signaux bi-directionnels "RS-232" en signaux de type "RS-422" ou "RS-485". Ce dernier supporte les communications full duplex en mode 4 fils (RS422) et half duplex en mode 2 fils (RS485).
Pouvant être utilisé sans alimentation externe grâce à une auto-alimentation via le port RS232 (à condition que ce port soit bien en mesure de fournir une tension), il est doté d'une protection ESD 15 KV.
Un petit interrupteur permet la sélection entre le mode RS422 ou RS485.
|
Caractéristiques de base |
| RS232 |
TXD, RXD, DCD, DSR, RTS, DTR, CTS, GND |
| RS422 |
RXD-, RXD+, GND, TXD-, TXD+ |
| RS485 |
TRXD-, TRXD+ |
| Bits de données |
5, 6, 7, 8 bits |
| Bits de stop |
1, 1.5, 2 bits |
| Parité |
none, even, odd, space, mark |
| Contrôle RTS |
Auto toggling |
| Distance max. |
1,2 Km |
Leds
|
Power, TX, RX |
| Alimentation |
Auto-via le port RS232
Possibilité d'(alimentation externe de 7 à 12 Vcc)
Consommation: 33 mA env. @ 12 Vcc |
| Dimensions |
74 x 37 x 19 mm |
| Poids |
33 grammes |
|
