Module ACCEL U056 : Accéléromètre 3 axes compatible Arduino Images

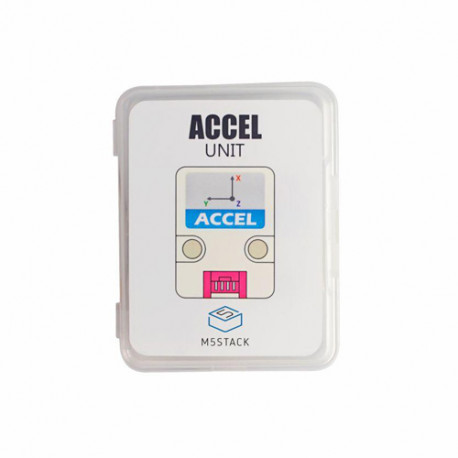

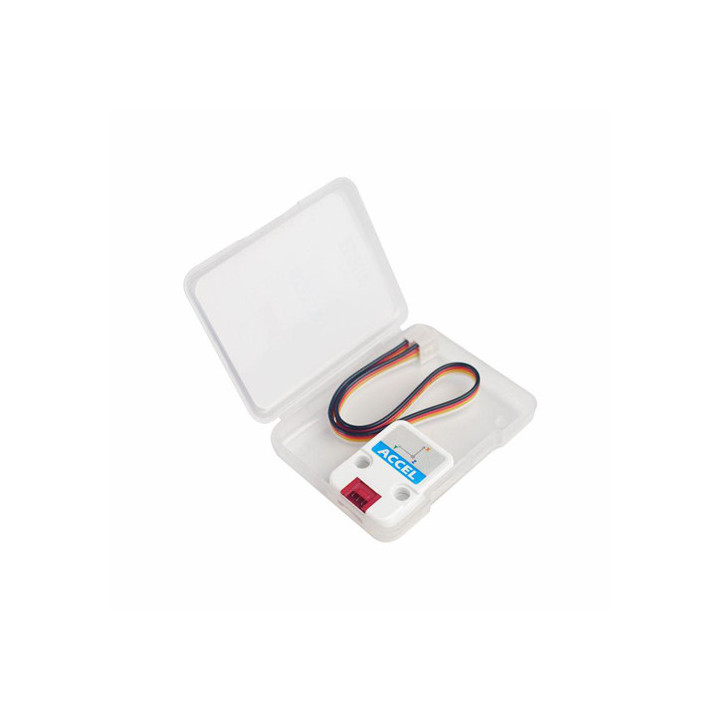

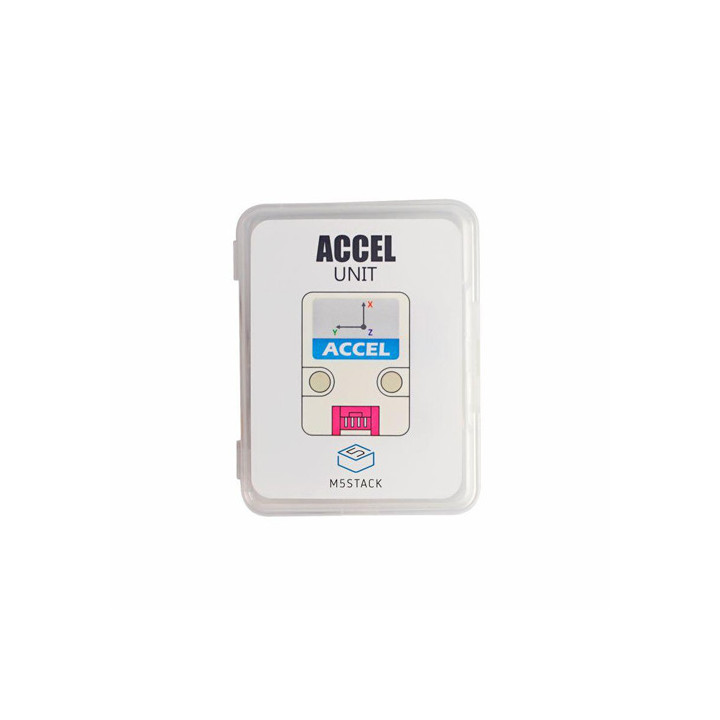

Livré dans une boite de rangement, le module ACCEL de chez M5Stack est un accéléromètre 3 axes (à pilotage I2C) équipé d'un connecteur compatible Grove pour vos applications à base de carte Arduino™ ou compatible ou de modules M5Stack (non livrés).
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos

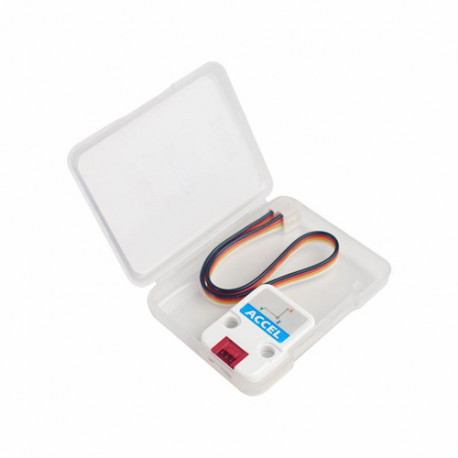

Livré avec son cordon de raccordement (compatible Grove), cet accéléromètre 3 axes (ADXL345) à pilotage I2C pourra être utilisé au choix avec les modules programmables de chez M5Stack (non livrés) ou avec une carte Arduino® ou compatible (non inclus) via une platine Shield ou HAT compatible Grove (proposées en option).

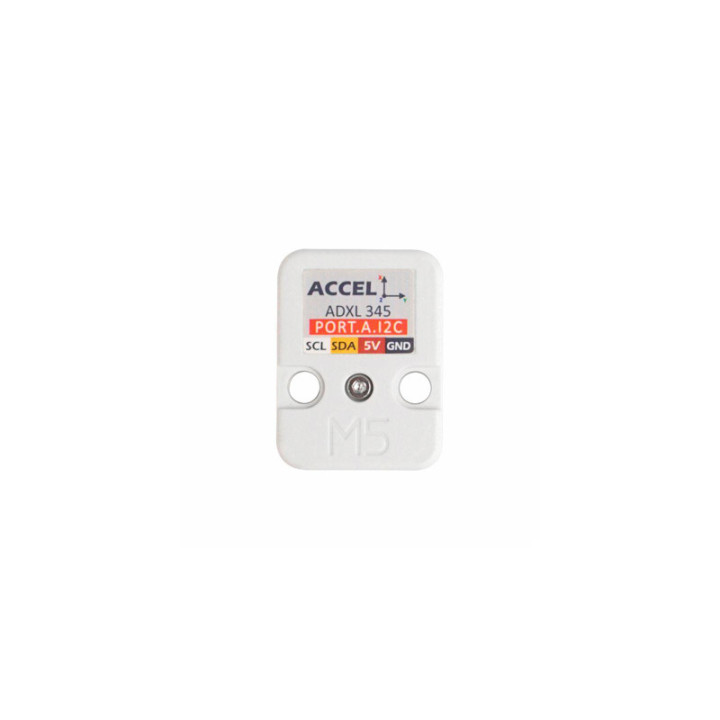

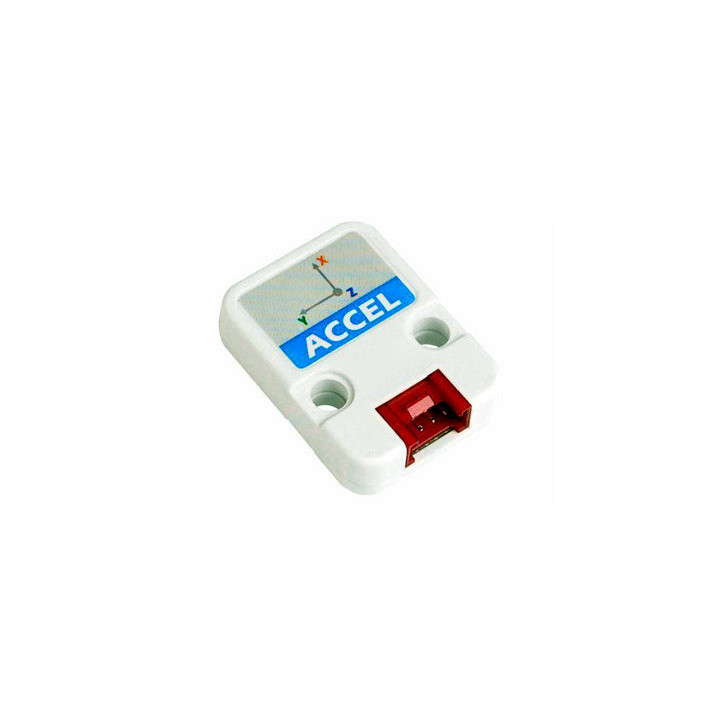

Basé sur un ADXL345, ce capteur faible consommation est capable de mesurer les accélérations (mouvements) sur les 3 axes (X, Y et Z) jusqu'à ±16 g avec un résolution de 13 bits. Les données sont accessibles en I2C via son connecteur compatible Grove. Le boîtier plastique dispose également de 2 trous compatibles LEGO®.
Afin de pouvoir utiliser le capteur avec une carte Arduino, il vous faudra télécharger la librairie ADXL345 et l'installer dans le répertoire de l'IDE de L'arduino. Puis dans l'IDE de l'Arduino utiliser le menu : Fichiers -> Exemples -> ADXL345 -> ReadXYZ afin de télécharger le code source de l'Arduino.
Remplacez alors la ligne :
ADXL345 accel(ADXL345_STD);
par la ligne
ADXL345 accel(ADXL345_ALT);
Reliez le capteur sur un des connecteurs I2C de la platine Grove shield et téléverser le programme, puis ouvrez le moniteur de l'IDE de L'Arduino pour voir les valeurs des 3 axes de l'accéléromètre.
Des exemples de codes sources sont disponibles pour UIFlow sur le site du fabricant.
Caractéristiques:
