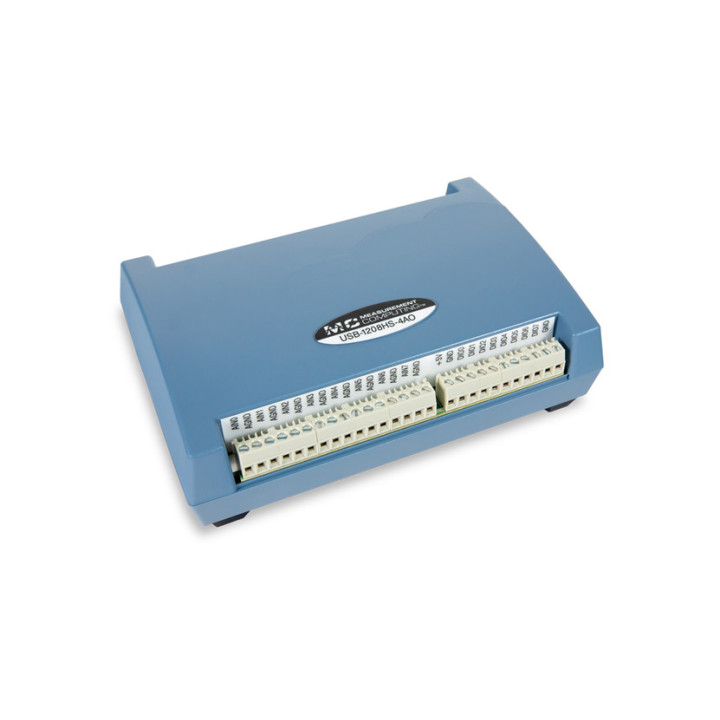

Boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO

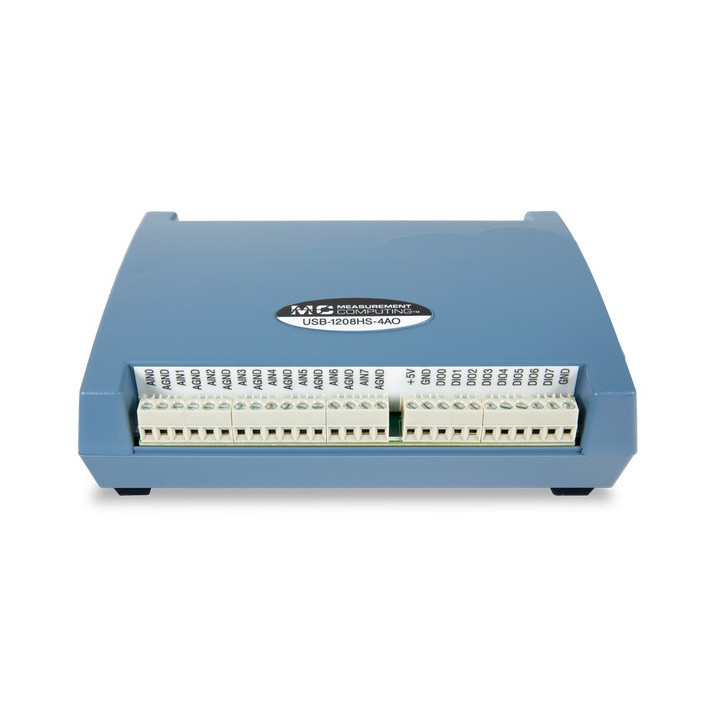

Vue de côté droit du boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO

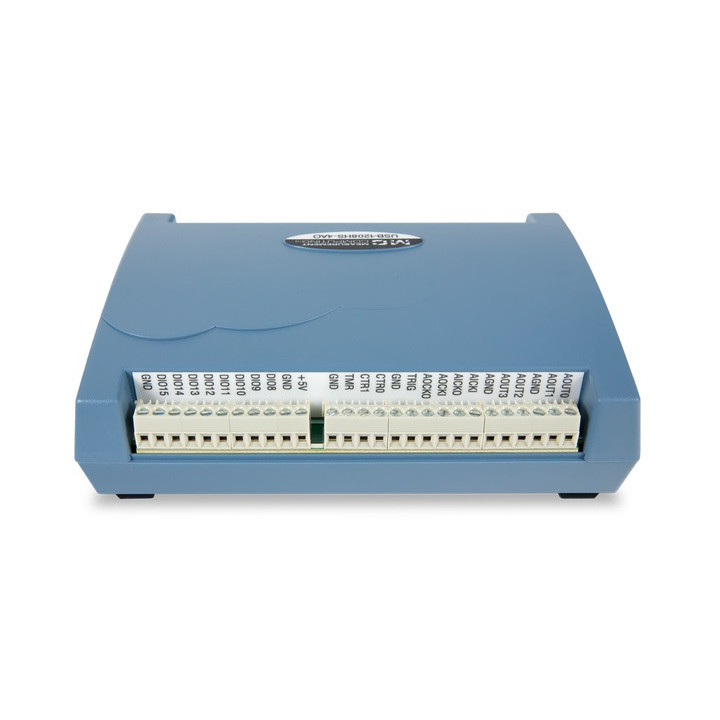

Vue de côté gauche du boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO

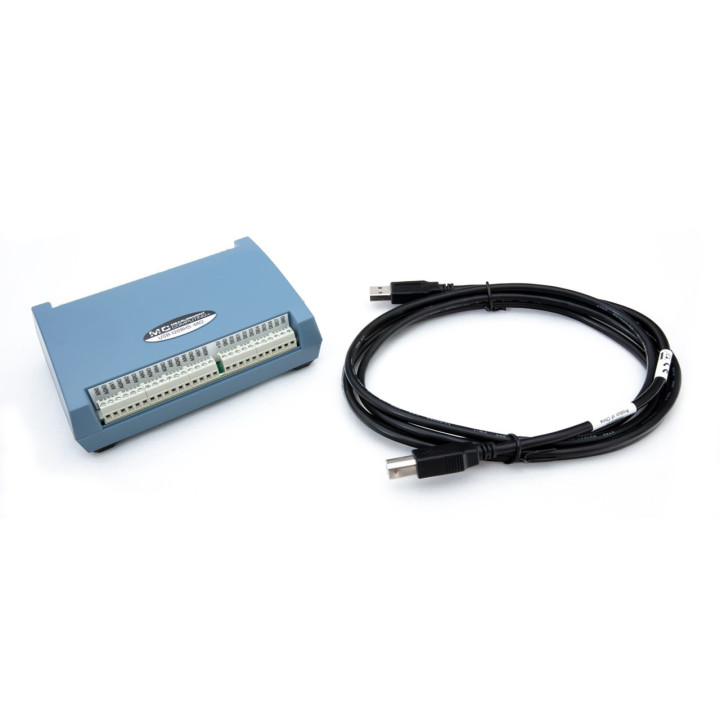

Détail du boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO

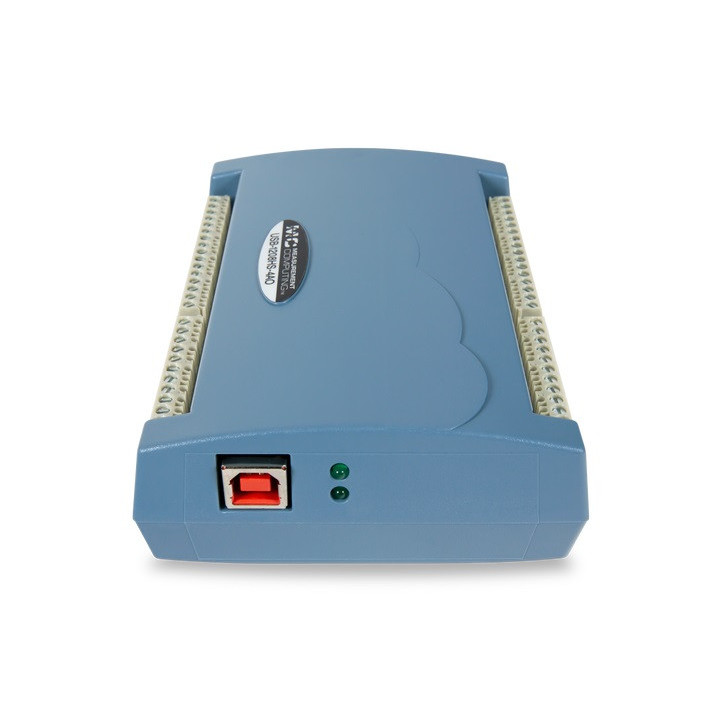

Vue arrière du boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO
Boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO
Vue de côté droit du boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO
Vue de côté gauche du boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO
Détail du boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO
Vue arrière du boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO

Boitier d'acquisition haute vitesse - MCC USB-1208HS-4AO

6069-410-017
En cours d'approvisionnement
924,00 € TTC

Dont 0,07 € d'eco-participation déjà incluse dans le prix


770,00 € HT

Le boitier Measurement Computing USB-1208HS-4AOG est un dispositif multifonction à connexion USB conçu pour les applications d'acquisition de données haute vitesse (13 bits, 1 MS/s).

Le boitier Measurement Computing USB-1208HS-4AO est un appareil DAQ multifonctions à haute vitesse dotés d'une connectivité USB. Ce dernier dispose de 8 entrées analogiques SE/4 DIFF (résolution de 13 bits - taux d'échantillonnage de 1 Méch./s), de jusqu'à quatre sorties analogiques, de 16 E/S numériques et un d'compteur 32 bits. Cet appareil prend en charge des plages sélectionnables par logiciel de ± 5 V à ± 20 V en mode différentiel et plages sélectionnables par logiciel de ± 2,5 V à ± 10 V et de 0 V à 10 V en mode asymétrique. Ce boitier à connexion USB ne nécessite aucune alimentation externe.

Le boitier USB-1208HS-4AO dispose de quatre sorties analogiques 12 bits. La plage de sortie est de ±10 V. Chaque sortie peut être mise à jour à débit maximal de 1 MS/s.

Le boitier USB-1208HS-4AO dispose d'une borne d'entrée d'horloge externe qui prend en charge les signaux d'entrée jusqu'à 1 MHz pour stimuler A/D conversions à partir d'une source externe. Une borne d'entrée d'horloge externe qui prend en charge les signaux d'entrée jusqu'à à 1 MHz pour accélérer les conversions N/A à partir d'une source externe.

Les utilisateurs peuvent programmer chacune des 16 lignes d'E/S numériques de niveau TTL pour l'entrée ou la sortie.

L'appareil prend en charge deux compteurs de niveau TTL 32 bits qui acceptent des entrées de fréquence jusqu'à 20 MHz.

L'USB-1208HS-4AO comprend une sortie de minuterie à modulation de largeur d'impulsion (PWM) avec une fréquence sélectionnable par logiciel portée jusqu'à 20 MHz.

La prise en charge logicielle comprend DAQami, une application prête à l'emploi en option pour l'enregistrement de données, la visualisation et le signal génération. Les données peuvent être visualisées en temps réel ou après l'acquisition sur des écrans configurables par l'utilisateur. Les pilotes sont inclus pour les applications et les langages de programmation les plus populaires, notamment Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® et Python™.



Caractéristiques:
- 8 entrées analogiques SE/4 DIFF
- Résolution 13 bits
- Taux d'échantillonnage de 1 Méch./s
- Plages d'entrée ±20 V, ±10 V, ±5 V, ±2,5 V, 0-10 V
- Quatre sorties analogiques 12 bits
- 16 E/S numériques
- Deux entrées de compteur
- Une sortie de minuterie
- Aucune alimentation externe requise


Documentations:
· Datasheet
· Présentation du logiciel MCC
· Téléchargements de logiciels MCC
· Exemples de programmes MCC
· Manuel du USB-1208HS-4AO
