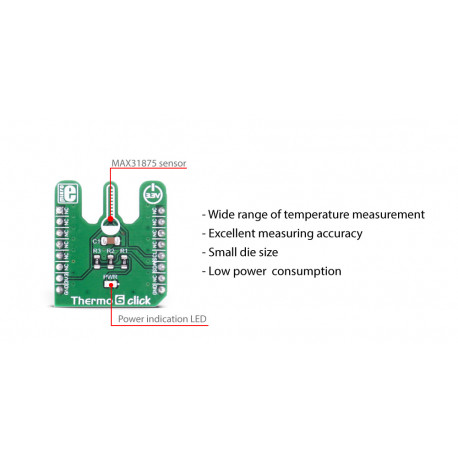

Détail du capteur de température Thermo 6 click MIKROE-2769
Le capteur de température Thermo 6 click MIKROE-2769

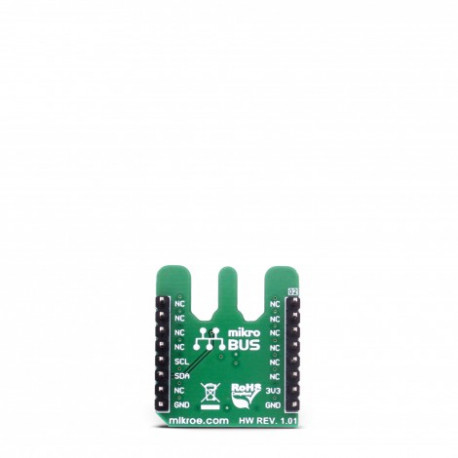

Vue arrière du capteur de température Thermo 6 click MIKROE-2769

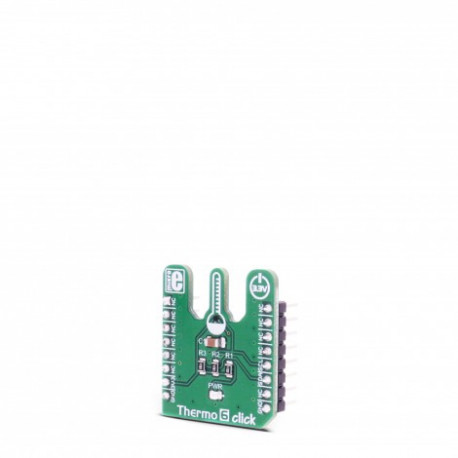

Vue de côté du capteur de température Thermo 6 click MIKROE-2769
Capteur de température Thermo 6 click MIKROE-2769
Détail du capteur de température Thermo 6 click MIKROE-2769
Le capteur de température Thermo 6 click MIKROE-2769
Vue arrière du capteur de température Thermo 6 click MIKROE-2769
Vue de côté du capteur de température Thermo 6 click MIKROE-2769

Capteur de température Thermo 6 click MIKROE-2769

MIKROE-2769
Disponible
10,20 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


8,50 € HT

Ce module click Board est équipé d'un capteur de mesure de température ambiante précis et polyvalent de type MAX31875.

Le capteur mesure la température de sa matrice et convertit la mesure thermique en une information numérique, accessible via une interface I2C / SMBus. Les informations sont stockées dans le registre de température, au format MSB - LSB. En plus du format de données de température normal, il existe un format de données étendu en option, qui permet de lire des températures supérieures à +128 C. Le format de température et les autres paramètres du capteur peuvent être configurés via les registres de configuration. Consultez la fiche technique du MAX31875 pour plus d'informations.

Toutes les commandes de mise hors tension, de veille, de lecture et d'écriture sont gérées de manière intelligente, de sorte que l'appareil attend que la communication en attente soit terminée, avant d'exécuter ces commandes. De plus, lors de la lecture des données thermiques, le processus de conversion est interrompu, de sorte que la valeur ne change pas avant la fin de la lecture.

Le  capteur de température MAX31875 peut être réglé pour échantillonner les données thermiques avec une résolution de 8 bits, 9 bits, 10 bits et 12 bits. L'utilisation de la conversion de précision plus élevée affecte directement la consommation d'énergie, donc s'il y a une demande pour l'application de faible puissance, la résolution peut être réglée sur 8 bits. La consommation d'énergie peut encore être réduite en utilisant une fréquence d'échantillonnage plus faible, ce qui entraîne des périodes d'inactivité plus longues. Au ralenti, la consommation électrique du capteur lui-même descend à 500 nA.

Une lecture unique permet la plus faible consommation d'énergie - jusqu'à 5 uA, s'il n'y a pas de demande de conversion continue de la température. L'appareil reste en état de veille tant qu'il n'y a pas de commande de lecture. La commande de lecture (écrire 1 sur le bit 0 du registre de configuration) réveillera l'appareil et lira immédiatement les données de température, après quoi il reviendra en mode veille. Cela permet une consommation d'énergie moyenne très faible.

D'autres fonctionnalités avancées telles que le PEC, la réinitialisation du délai d'expiration du bus I2C, le comparateur de température, peuvent également être configurées en définissant les bits correspondants des registres de configuration.

Le module est prévu pour être alimenté sous 3,3 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™


Notes d'applications Click Board et Arduino

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
