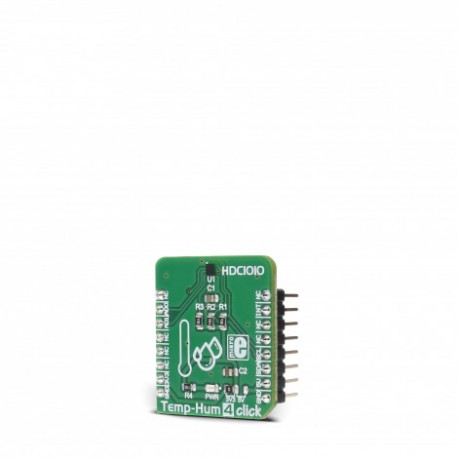

Capteur température humidité Temp & Hum 4 click MIKROE-2938

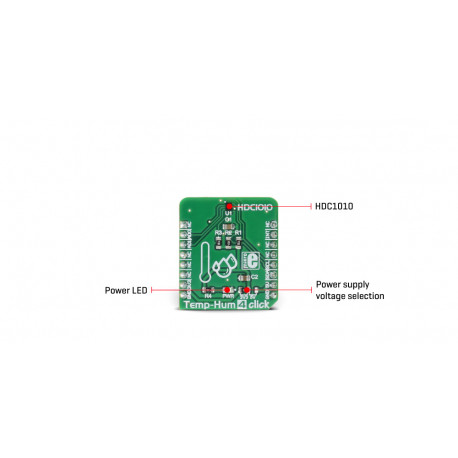

Détail du capteur température humidité Temp & Hum 4 click MIKROE-2938

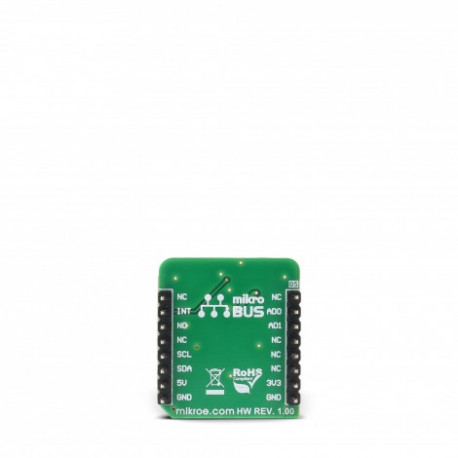

Vue arrière du capteur température humidité Temp & Hum 4 click MIKROE-2938
Vue de côté du capteur température humidité Temp & Hum 4 click MIKROE-2938
Capteur température humidité Temp & Hum 4 click MIKROE-2938
Détail du capteur température humidité Temp & Hum 4 click MIKROE-2938
Vue arrière du capteur température humidité Temp & Hum 4 click MIKROE-2938
Vue de côté du capteur température humidité Temp & Hum 4 click MIKROE-2938

Capteur température humidité Temp & Hum 4 click MIKROE-2938

MIKROE-2938
Disponible
13,20 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


11,00 € HT

Ce module est un capteur environnemental de température et d'humidité de type HDC1010 doté d'une communication I2C.

Ce capteur est étalonné en usine à une humidité relative de 2% et une précision de température de 0,2 ° C. Il a un élément chauffant intégré qui est utilisé pour évaporer la condensation, protégeant ainsi le capteur. L'élément chauffant peut être simplement activé en réglant un bit dans le registre approprié. Dans le cas où le chauffage est sous tension, la consommation électrique peut atteindre environ 130 mA.

En interne, deux capteurs sont connectés à la section ADC, qui peut être réglée pour échantillonner la mesure avec une résolution de 9, 11 ou 14 bits, en fonction du temps de mesure. La mémoire OTP contient les coefficients d'étalonnage appliqués à la valeur mesurée et les résultats sont stockés sur les registres de sortie, au format MSB / LSB. Ces valeurs sont ensuite utilisées dans les formules trouvées dans la fiche technique HDC1010 afin que les données finales de température ou d'humidité relative puissent être calculées.

Le module Temp & Hum 4 click prend en charge un moteur d'interruption programmable, évitant ainsi au MCU hôte d'avoir à interroger en permanence l'IC pour des données. Un signal d'interruption avec une polarité et un comportement sélectionnables peut être généré sur la broche DRDY / INT du HDC1010. Il peut être déclenché par plusieurs sources d'événements: il peut être déclenché par les événements de seuil de température Lo / Hi, les événements d'humidité Lo / Hi, ainsi que la disponibilité des données de mesure. La configuration des interruptions peut être réalisée en programmant les registres IC appropriés via le bus I2C.

Le module est conçu pour utiliser une alimentation 3,3 V ou 5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™


Notes d'applications Click Board et Arduino

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
