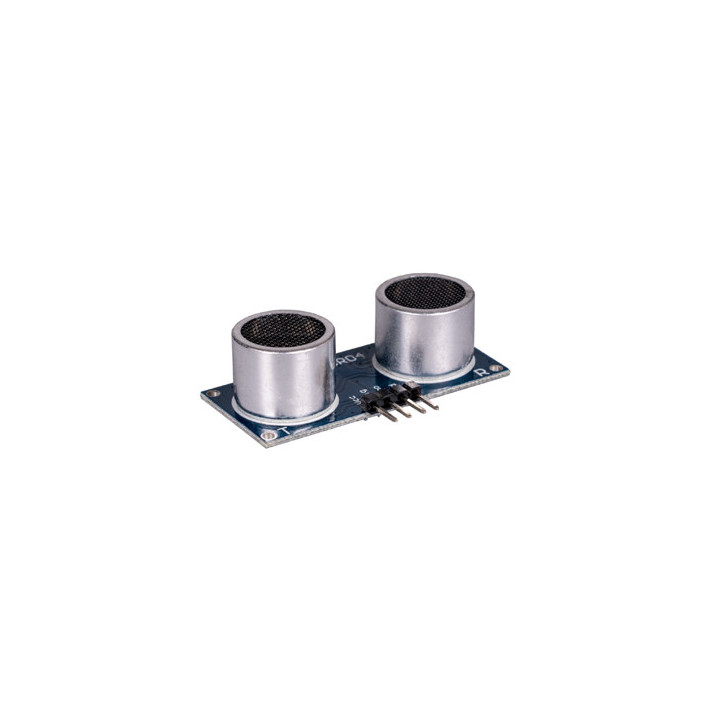

Module télémètre ultrasons HC-SR04P

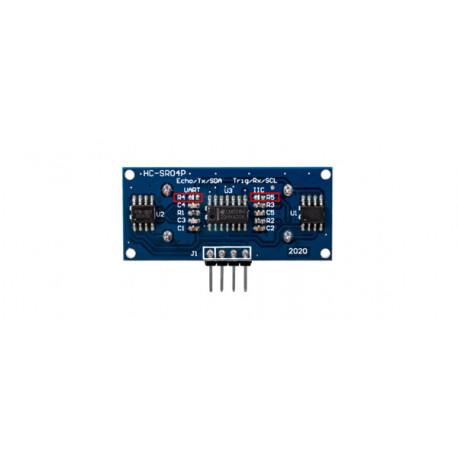

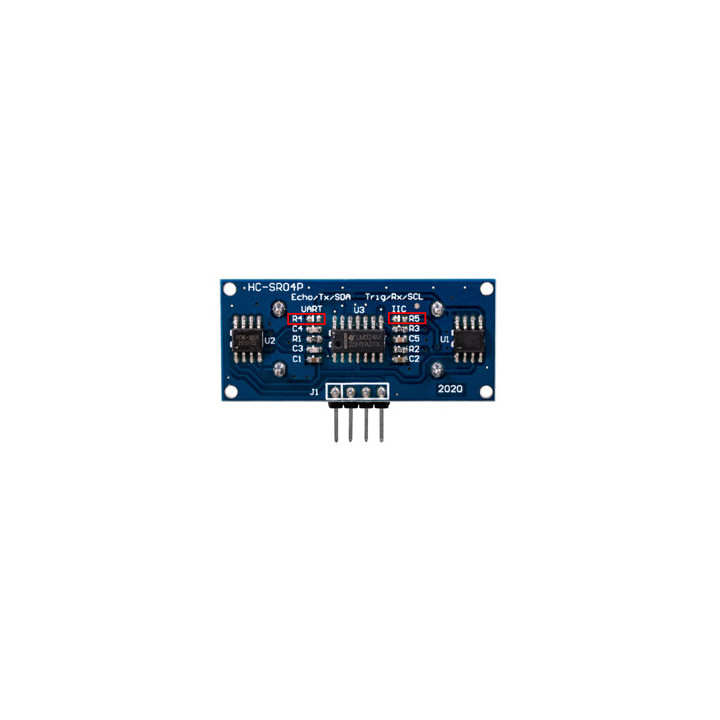

Vue arrière du module télémètre ultrasons HC-SR04P

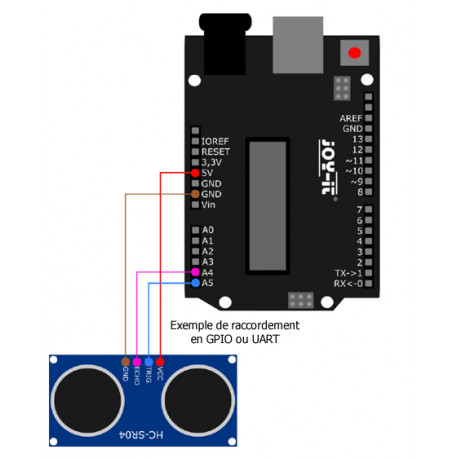

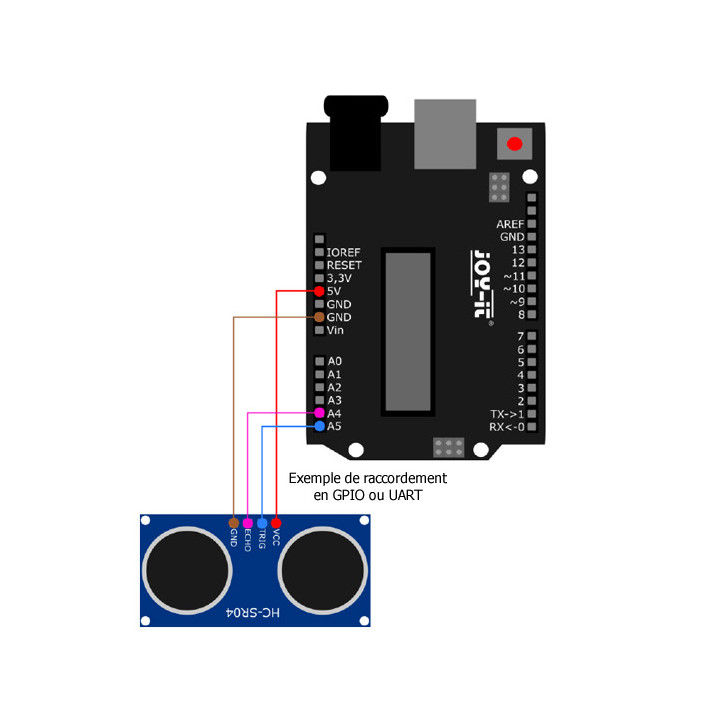

Exemple de raccordement en GPIO ou UART du télémètre ultrasons HC-SR04P sur un Arduino® ou compatible

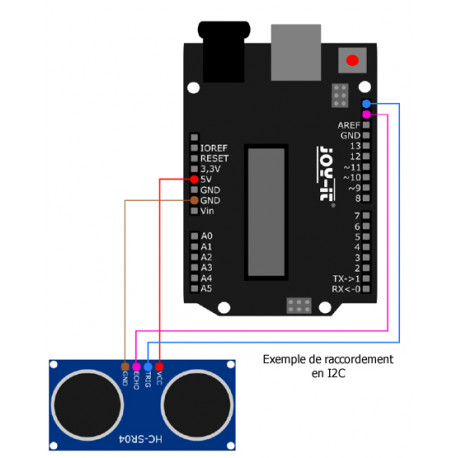

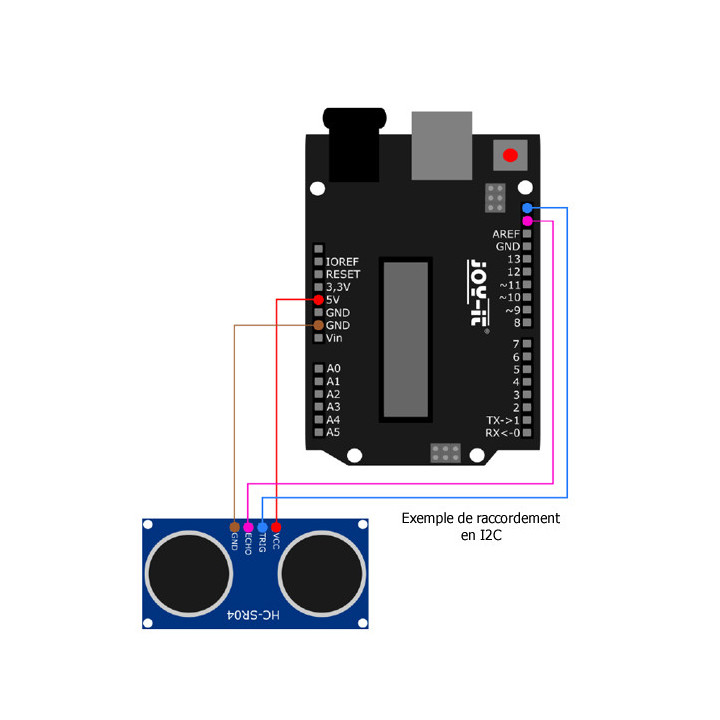

Exemple de raccordement en I2C du télémètre ultrasons HC-SR04P sur un Arduino® ou compatible

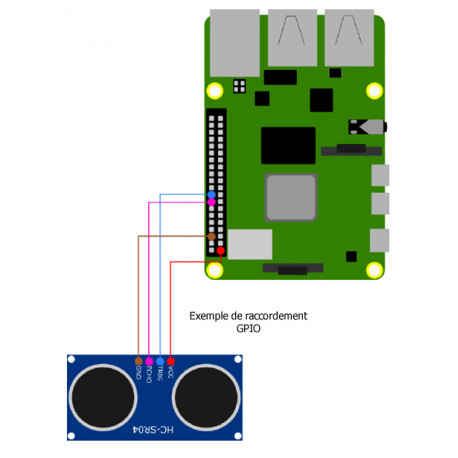

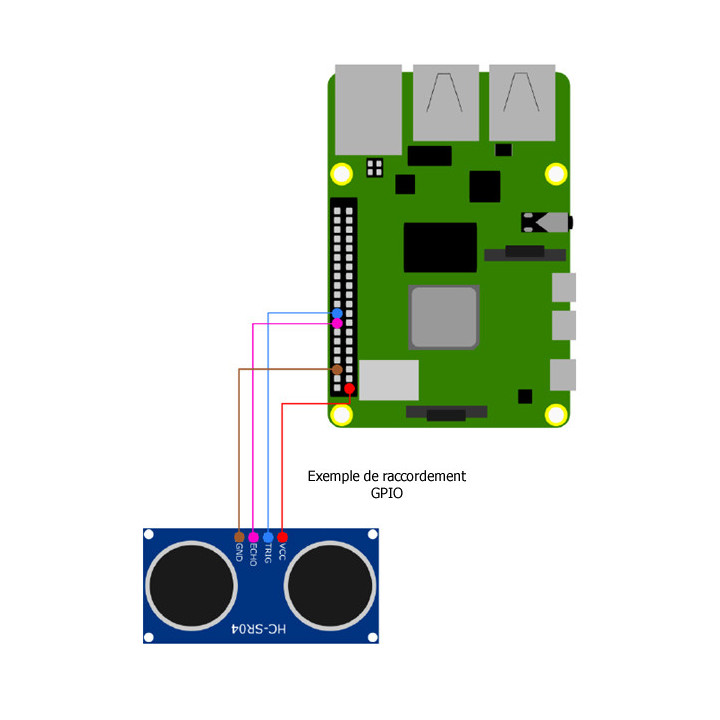

Exemple de raccordement en GPIO du télémètre ultrasons HC-SR04P sur une Raspberry Pi

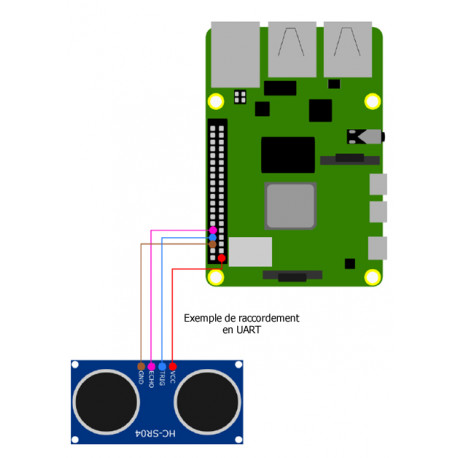

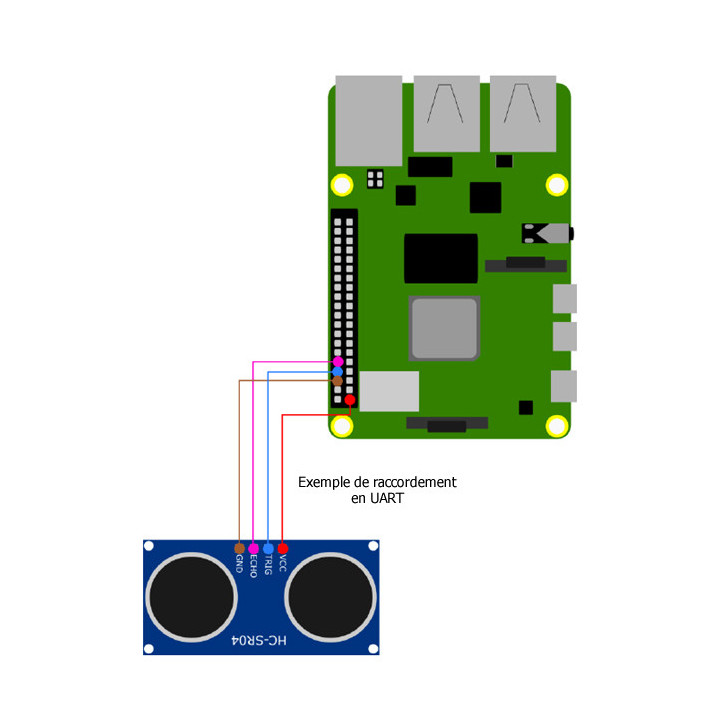

Exemple de raccordement en UART du télémètre ultrasons HC-SR04P sur une Raspberry Pi

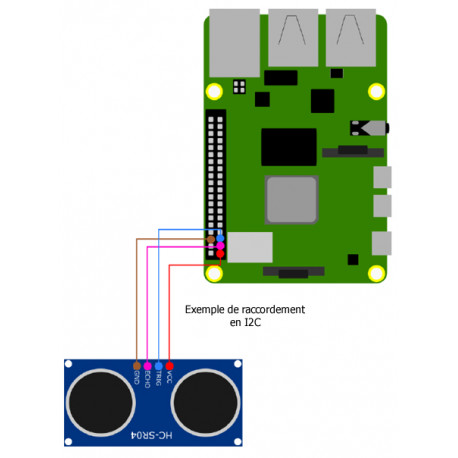

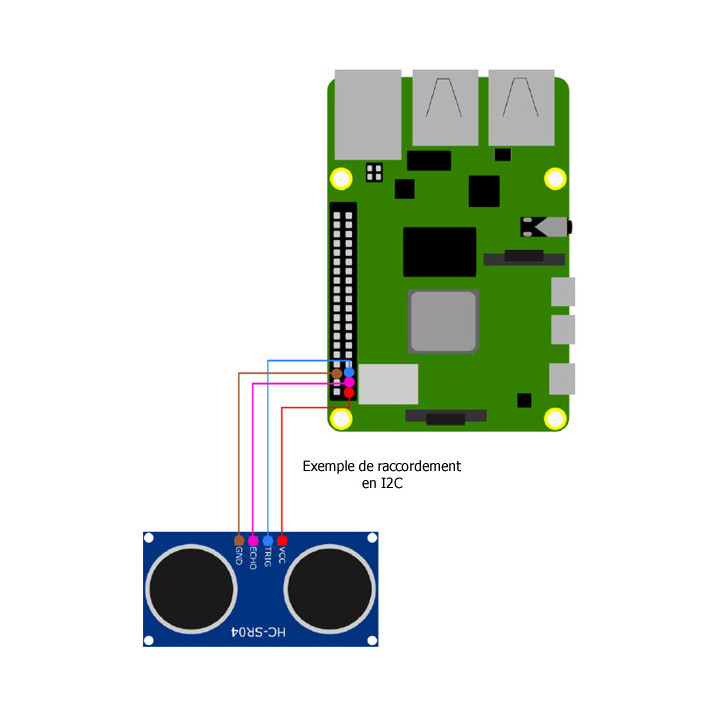

Exemple de raccordement en I2C du télémètre ultrasons HC-SR04P sur une Raspberry Pi
Module télémètre ultrasons HC-SR04P
Vue arrière du module télémètre ultrasons HC-SR04P
Exemple de raccordement en GPIO ou UART du télémètre ultrasons HC-SR04P sur un Arduino® ou compatible
Exemple de raccordement en I2C du télémètre ultrasons HC-SR04P sur un Arduino® ou compatible
Exemple de raccordement en GPIO du télémètre ultrasons HC-SR04P sur une Raspberry Pi
Exemple de raccordement en UART du télémètre ultrasons HC-SR04P sur une Raspberry Pi
Exemple de raccordement en I2C du télémètre ultrasons HC-SR04P sur une Raspberry Pi

Transducteur à ultrasons HC-SR04P

SEN-US01N
Disponible
4,70 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


3,91 € HT

Ce transducteur ultrason économique à base de HC-SR04P délivre un signal proportionnel à la distance qui le sépare d'un obstacle. Le signal pourra être récupérer directement via des GPIO, une interface UART ou I2C. Ce qui le rend compatible avec la plupart des microcontrôleurs (Arduino® ou compatible, Raspberry Pi, etc...).

Ce capteur ultrason économique à base de HC-SR04P délivre un signal proportionnel à la distance qui le sépare d'un obstacle.

Le module peut fonctionner soit depuis des GPIO (configuration par défaut), une interface UART ou I2C. La sélection se faisant par pont de soudure au dos du module en soudant une résistance CMS de 10Kohms (non livrée).

Pouvant être alimentée de 3 Vcc à 5,5 Vcc et supportant des niveaux logiques 3,3 Vcc et 5 Vcc, ce capteur pourra fonctionner aussi bien avec une Raspberry Pi, un Arduino® ou compatible ainsi qu'avec la plupart des microcontrôleurs (non livrés).

Vous trouverez dans la documentation des exemples de raccordements et codes sources (téléchargeables)
pour une Raspberry Pi et Arduino® pour chacune de ces interfaces.

Nous proposons également un support plastique optionnel pour ce module.


Caractéristiques:
- Capteurs: HC-SR04
- Tension d'alimentation: 3 Vcc à 5,5 Vcc
- Interface: GPIO / UART / I2C
- Niveau logique: 3,3 Vcc / 5Vcc
- Consommation: 15 mA (< 3mA au repos)
- Angle de mesure: <15°
- Portée de détection: 2 à 450 cm
- Précision: 0,3 cm
- Connecteur mâle 4 broches coudé pré-soudé (pas 2,54 mm): Vcc/Trig/Echo/GND
- Dimensions: 45,5 x 20,3 x 15,5 mm

Ce module est uniquement prévu pour un usage ludique en intérieur. Il ne convient pas pour un usage industriel, ni pour la détection d'une présence humaine en milieux dangereux, ni pour une utilisation pouvant générer une situation dangereuse (de quelque nature soit-elle) en cas de défaillance.
