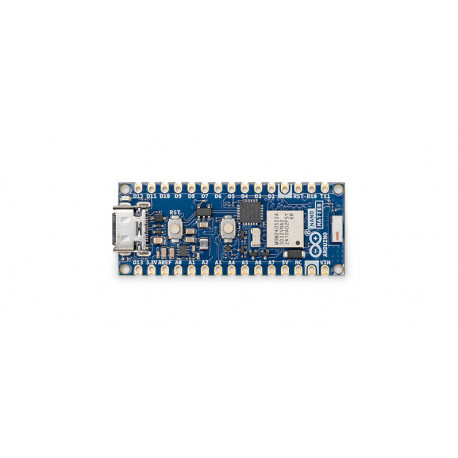

Arduino Nano Matter ABX00112 — Carte IoT Thread et BLE 5.3

L'Arduino Nano Matter est la première carte de la famille Nano conçue nativement pour le protocole Matter, le standard ouvert qui unifie enfin la domotique. Construite autour du module Silicon Labs MGM240SD22VNA (ARM Cortex-M33 à 78 MHz), elle embarque la connectivité Thread 802.15.4 et le Bluetooth Low Energy 5.3 dans un format ultra-compact de 45 × 18 mm.

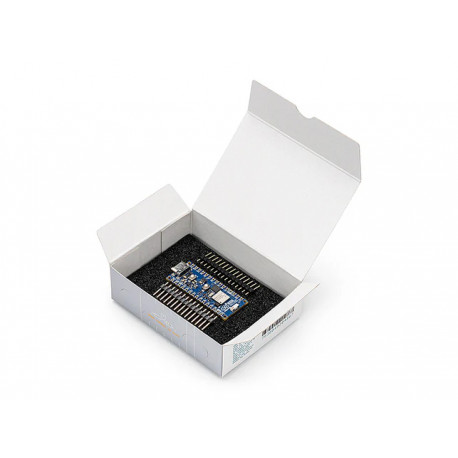

Référencée ABX00112, cette version est livrée avec des connecteurs mâles au pas de 2,54 mm à souder soi-même. Un port USB-C assure l'alimentation, la programmation et le débogage SWD — sans sonde externe. On ouvre l'Arduino IDE, on installe le core Silicon Labs, et on peut créer un appareil Matter fonctionnel en quelques minutes.

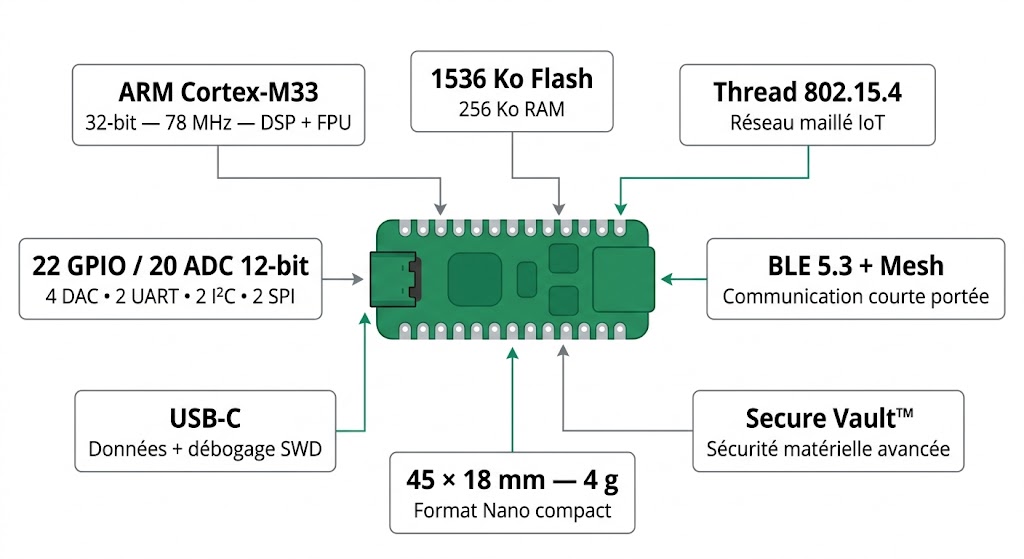

Spécifications visuelles de l'Arduino Nano Matter ABX00112

Pourquoi choisir l'Arduino Nano Matter ?

L'Arduino Nano Matter est née d'un partenariat entre Arduino et Silicon Labs avec un objectif clair : rendre le protocole Matter accessible à tous, du maker débutant au développeur IoT professionnel. Et le résultat, il faut bien le dire, c'est plutôt réussi.

Matter, pour ceux qui découvrent, c'est le protocole open-source qui permet enfin aux appareils domotiques de communiquer entre eux, quelle que soit la marque. Votre lampe connectée parle à votre thermostat, qui parle à votre assistant vocal, que ce soit Apple HomeKit, Google Home, Amazon Alexa ou Home Assistant. Plus besoin de jongler entre dix applications différentes. La Nano Matter utilise Thread comme couche réseau — un protocole maillé basse consommation basé sur IEEE 802.15.4 — ce qui la rend idéale pour des appareils qui tournent sur batterie pendant des mois.

Le processeur Cortex-M33 à 78 MHz n'est pas un petit joueur. Il embarque des instructions DSP et une FPU, ce qui permet du traitement de signal et du calcul flottant en hardware. Avec 1536 Ko de Flash et 256 Ko de RAM, on a largement la place pour faire tourner la pile Matter complète tout en gérant des capteurs et de la logique applicative. Et côté sécurité, la technologie Secure Vault™ de Silicon Labs protège les clés cryptographiques, assure les mises à jour OTA sécurisées et défend contre les attaques physiques — du sérieux pour un appareil IoT connecté en permanence.

Le tout dans un format Nano standard : même empreinte, mêmes dimensions, enfichable sur breadboard. Si vous avez déjà un projet sur Nano classique et que vous voulez le transformer en appareil Matter, la migration est directe — à condition de respecter les niveaux logiques 3,3 V (la carte n'est pas tolérante au 5 V sur ses E/S).

Spécifications techniques de l'Arduino Nano Matter

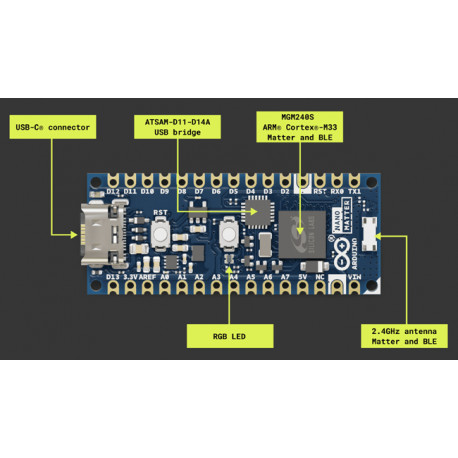

Le cœur de la carte est le module MGM240SD22VNA de Silicon Labs, un SoC multiprotocole intégrant un processeur ARM Cortex-M33 32 bits cadencé à 78 MHz. Ce processeur dispose d'instructions DSP (traitement numérique du signal) et d'une FPU (unité de calcul en virgule flottante), ce qui le distingue des Cortex-M0+ ou M4 de la gamme Nano. La mémoire embarquée est généreuse : 1536 Ko de Flash pour le programme et 256 Ko de RAM pour l'exécution. De quoi faire tourner la pile Matter/Thread complète avec de la marge.

Côté connectivité sans fil, la carte intègre une antenne 2,4 GHz et supporte trois protocoles : Thread (IEEE 802.15.4) pour les réseaux maillés basse consommation, Bluetooth Low Energy 5.3 pour le commissioning et la communication courte portée, et Bluetooth Mesh. C'est la combinaison Thread + BLE qui permet le fonctionnement natif avec le protocole Matter.

Les périphériques sont bien fournis : 22 broches GPIO numériques, 20 entrées analogiques avec un ADC 12 bits, et 4 sorties DAC configurables de 8 à 12 bits de résolution. Les 22 broches PWM (avec un maximum de 5 actives simultanément) offrent une grande flexibilité pour le contrôle d'actionneurs. Les interfaces de communication sont doublées par rapport au Nano classique : 2 UART, 2 I²C et 2 SPI. Chaque broche E/S fonctionne en 3,3 V, avec un courant source de 40 mA et un courant sink de 28 mA. Les interruptions externes sont disponibles sur toutes les broches numériques.

L'alimentation se fait via le port USB-C (5 V), la broche Vin (6 à 21 V) ou directement en 3,3 V sur la broche dédiée (mode ultra-basse consommation). Le format physique reste le standard Nano : 45 × 18 mm, 4 grammes, avec des pads castellés pour le montage CMS et un format DIP 2 × 15 broches au pas de 2,54 mm. La plage de température de fonctionnement s'étend de -40 °C à +85 °C, ce qui ouvre la porte aux applications industrielles et extérieures.

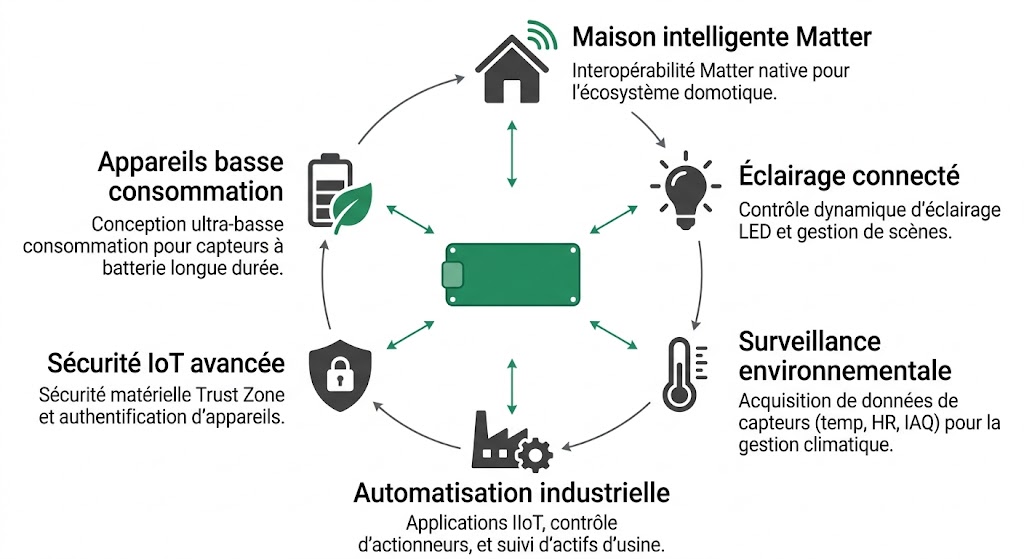

Six cas d'usage courants de l'Arduino Nano Matter

Ce qui change par rapport au Nano 33 IoT et au Nano ESP32

Le Nano 33 IoT (basé sur le SAMD21 + module WiFi/BLE Nina W102) a longtemps été la référence pour l'IoT chez Arduino. Son Cortex-M0+ tourne à 48 MHz avec 256 Ko de Flash et 32 Ko de RAM. Il offre le WiFi et le BLE 4.2, plus un élément sécurisé ATECC608. Le problème, c'est qu'il n'y a pas de support Thread ni de compatibilité Matter native. Pour la domotique moderne, c'est un frein.

Le Nano ESP32 est la carte la plus puissante de la gamme en termes bruts : processeur Xtensa LX7 à 240 MHz, 8 Mo de Flash, 512 Ko de RAM, WiFi et BLE 5.0. Il peut faire tourner Matter via WiFi grâce à la pile ESP-Matter. C'est un bon choix si votre réseau domotique repose sur le WiFi. Mais il n'a pas de radio Thread 802.15.4, ce qui signifie qu'il ne peut pas rejoindre un réseau maillé Thread — et ça fait une vraie différence en termes de fiabilité et de consommation pour les nœuds alimentés sur batterie.

La Nano Matter, elle, joue sur un autre terrain. Son processeur Cortex-M33 à 78 MHz est moins rapide que l'ESP32-S3, mais il est conçu pour l'efficacité énergétique et embarque le Secure Vault™, une sécurité matérielle bien supérieure à ce que proposent les deux autres cartes. Le vrai argument, c'est le Thread natif : un réseau maillé auto-réparant, basse consommation, qui fonctionne même si un nœud tombe. Combiné au BLE 5.3 pour le commissioning, c'est la carte idéale pour des appareils Matter "purs" qui n'ont pas besoin du WiFi.

Prise en main et utilisation de l'Arduino Nano Matter

La programmation se fait via l'Arduino IDE (version desktop 2.x recommandée), l'Arduino CLI ou le Cloud Editor. Il faut installer le core Silicon Labs via le gestionnaire de cartes : menu Outils → Gestionnaire de cartes → chercher "Silicon Labs". Une fois installé, sélectionnez "Arduino Nano Matter" dans la liste.

La connexion au PC utilise un câble USB-C (non fourni). Le gros plus de cette carte, c'est le débogage SWD intégré via USB — pas besoin d'acheter un J-Link ou un autre programmateur/débogueur externe. On branche le câble, et on a accès à une interface SWD complète. C'est un atout considérable pour le développement et le diagnostic.

Pour créer un premier appareil Matter, le workflow est simple. L'IDE propose des exemples prêts à l'emploi dans le menu Fichier → Exemples → Matter : ampoule dimmable, ampoule couleur, capteur de température, relais intelligent, ventilateur, etc. On téléverse l'exemple, le moniteur série affiche un code d'appairage (ou un lien QR code), et on ajoute l'appareil dans son écosystème (Apple Home, Google Home, Amazon Alexa, Home Assistant). L'appairage se fait via BLE, puis la communication bascule sur Thread.

Point important : il faut un Thread Border Router dans votre réseau pour que la carte puisse communiquer avec Internet. Un Apple TV 4K, un Google Nest Hub (2e gen) ou un HomePod Mini font office de border router. Sinon, un Raspberry Pi configuré en OpenThread Border Router fait aussi très bien l'affaire.

Attention aux niveaux logiques : les E/S de la Nano Matter fonctionnent exclusivement en 3,3 V. Appliquer du 5 V sur une broche détruit la carte. Si vous interfacez avec des modules 5 V, utilisez des adaptateurs de niveau logique.

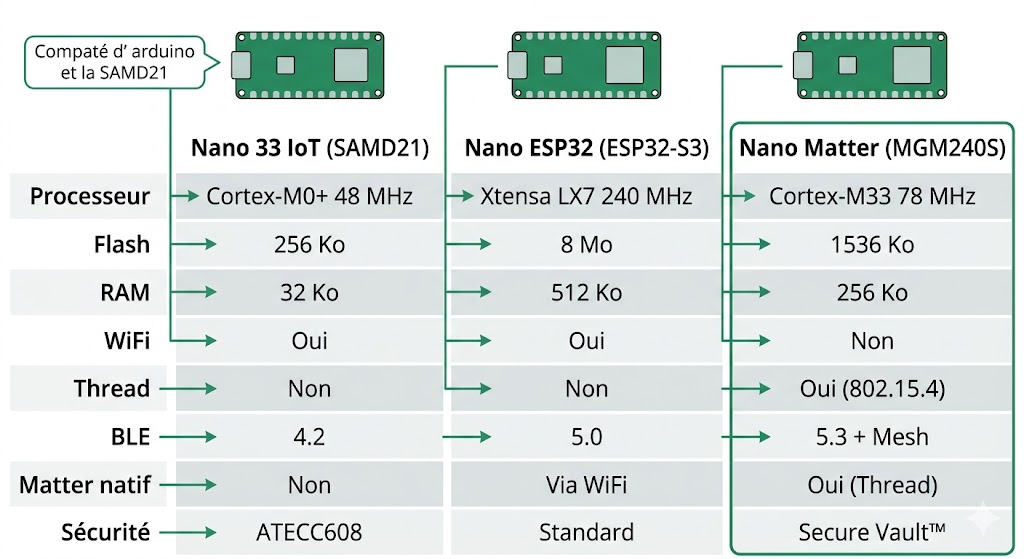

Comparaison entre le Nano 33 IoT, le Nano ESP32 et le Nano Matter

Pour quels projets utiliser l'Arduino Nano Matter ?

La Nano Matter excelle partout où le protocole Matter et la basse consommation font la différence. Voici les cas d'usage les plus pertinents.

Maison intelligente compatible Matter

C'est l'usage principal. On peut créer des ampoules connectées, des interrupteurs, des capteurs de température/humidité, des stores motorisés — tout ce qui se pilote via un écosystème domotique. Le profil "Color Light" est en cours de certification Matter officielle. Les autres profils (relais, ventilateur, capteur) fonctionnent également, même si l'application affichera un avertissement "appareil non certifié" pour le moment.

Éclairage connecté et LED RGB

Les 4 sorties DAC et les broches PWM permettent de piloter des rubans LED ou des ampoules RGB avec un contrôle fin de la couleur et de la luminosité. La LED RGB intégrée sur la carte sert de retour visuel pendant le développement. Le tout est contrôlable par commande vocale via Alexa, Google ou Siri.

Surveillance environnementale sur batterie

Avec ses 20 entrées analogiques en 12 bits et ses 2 bus I²C, la Nano Matter peut lire une batterie de capteurs environnementaux (température, humidité, pression, CO₂, particules fines). La consommation ultra-faible du Cortex-M33 et du protocole Thread permet de faire tourner un tel dispositif sur batterie pendant des mois.

Automatisation industrielle et bâtiment

La plage de température étendue (-40 °C à +85 °C) et la sécurité Secure Vault™ rendent la carte adaptée aux environnements industriels. Gestion de CVC, détection de présence, monitoring de machines — le réseau maillé Thread assure une couverture fiable même dans de grands bâtiments, avec des nœuds qui se relaient automatiquement.

Passerelle Zigbee / OpenThread

Le module MGM240S supporte aussi le protocole Zigbee et peut servir de Radio Co-Processor (RCP) pour un border router OpenThread sur Raspberry Pi. C'est un usage plus avancé, mais qui ouvre des possibilités intéressantes pour les intégrateurs domotiques.

Prototypage de produits IoT commerciaux

Le format compact, les pads castellés pour le montage CMS, la certification CE/FCC et la sécurité matérielle font de la Nano Matter une base crédible pour un pré-production. Arduino propose d'ailleurs un "Matter Discovery Bundle" avec formation en 7 modules pour accompagner le développement de produits certifiés Matter.

Shields et accessoires compatibles avec le Nano Matter

La Nano Matter reprend le brochage standard de la famille Nano (2 × 15 broches, pas de 2,54 mm), ce qui la rend compatible avec l'écosystème d'accessoires existant. On peut l'enficher sur une plaque de prototypage sans soudure pour les premiers essais, ou la monter sur une carte d'extension à borniers à vis pour un câblage propre dans un boîtier.

Un adaptateur Grove au format Nano facilite la connexion de modules Grove (capteurs, afficheurs, relais) via les bus I²C et UART. Attention cependant : les shields et modules conçus pour du 5 V nécessitent un adaptateur de niveau, car les E/S de la Nano Matter sont strictement en 3,3 V.

Pour l'alimentation, un câble USB-C de qualité (données + charge) est indispensable. Pour les applications sur batterie, on peut alimenter directement la broche 3,3 V de la carte en coupant le jumper LED pour minimiser la consommation. Des connecteurs mâles et femelles sécables au pas de 2,54 mm complètent l'équipement de prototypage.

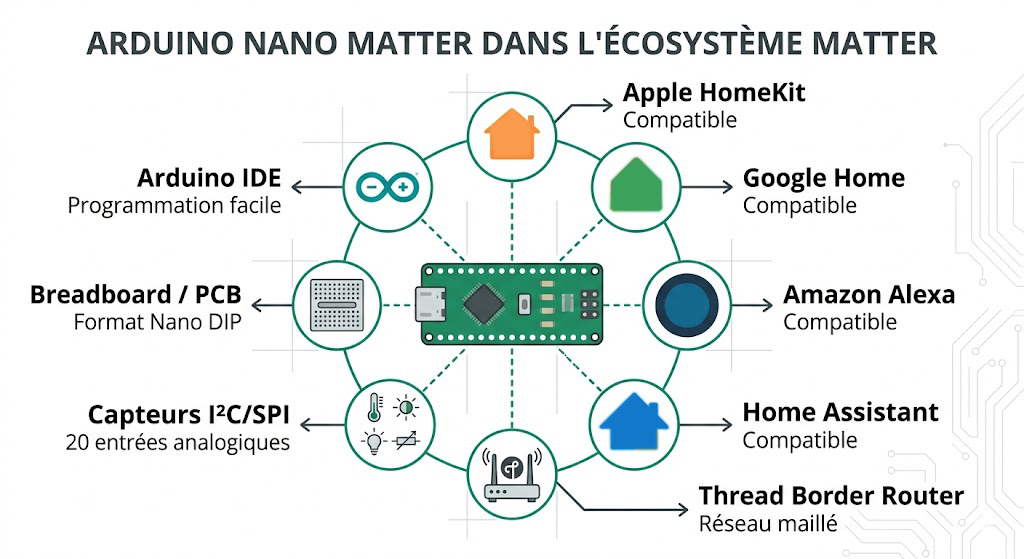

Écosystème Matter et connectivité de l'Arduino Nano Matter

Tutoriels et ressources pour démarrer avec le Nano Matter

Manuel utilisateur complet — Arduino Docs

Le guide officiel Arduino couvre tout : installation du core Silicon Labs, premier sketch Matter, configuration du commissioning BLE, utilisation des différents profils (ampoule, capteur, relais), gestion de l'alimentation basse consommation et débogage SWD. C'est la ressource de référence pour démarrer.

Voir le manuel utilisateur complet sur docs.arduino.cc

Quick Start Matter over Thread — Silicon Labs

Silicon Labs propose un guide de démarrage rapide spécifique au Nano Matter avec leur SoC EFR32MG24. La vidéo accompagnée montre la configuration de l'IDE, la compilation de l'exemple Dimmable Light, le commissioning et le contrôle depuis une app compatible Matter. Un bon complément au guide Arduino.

Voir le Quick Start sur silabs.com

Prise en main avec un écran — Getting Started with Nano Matter Display

Ce tutoriel officiel Arduino montre comment connecter un écran au Nano Matter et afficher des informations locales tout en communiquant via Matter. Utile pour les projets qui nécessitent un retour visuel sur l'appareil lui-même, comme un thermostat ou un panneau de contrôle.

Voir le tutoriel sur docs.arduino.cc

Résumé des caractéristiques techniques

• Microcontrôleur : MGM240SD22VNA (Silicon Labs) — ARM Cortex-M33 32 bits, 78 MHz, DSP + FPU
• Mémoire Flash : 1536 Ko
• RAM : 256 Ko
• Connectivité sans fil : Thread (IEEE 802.15.4), Bluetooth Low Energy 5.3, Bluetooth Mesh
• Compatibilité Matter : oui (natif via Thread)
• Antenne : intégrée 2,4 GHz
• Sécurité : Secure Vault™ High (Silicon Labs)
• E/S numériques (GPIO) : 22
• Entrées analogiques : 20 (ADC 12 bits)
• Sorties DAC : 4 (résolution 8 à 12 bits configurable)
• Broches PWM : 22 (max 5 simultanées)
• Courant par broche : 40 mA (source) / 28 mA (sink)
• Interfaces : 2 UART, 2 I²C, 2 SPI
• Interruptions externes : sur toutes les broches numériques
• Port USB : USB-C (données + alimentation + débogage SWD)
• Alimentation : USB-C 5 V / Vin 6-21 V / 3,3 V direct
• Tension des E/S : 3,3 V uniquement (pas de tolérance 5 V)
• Interface utilisateur : LED RGB intégrée, bouton utilisateur, bouton reset
• Débogage : SWD via USB (pas de sonde externe nécessaire)
• Dimensions : 45 × 18 mm
• Poids : 4 g
• Format : DIP 2 × 15 broches (2,54 mm), pads castellés
• Température de fonctionnement : -40 °C à +85 °C
• Référence fabricant : ABX00112

Questions fréquentes sur l'Arduino Nano Matter

Qu'est-ce que le protocole Matter exactement ?

Matter est un standard de connectivité open-source développé par la Connectivity Standards Alliance (qui inclut Apple, Google, Amazon, Samsung et bien d'autres). Il permet à des appareils domotiques de marques différentes de communiquer entre eux de manière sécurisée, sans dépendre d'un écosystème propriétaire. Un appareil Matter fonctionne avec Apple HomeKit, Google Home, Amazon Alexa et Home Assistant sans configuration spécifique.

Faut-il un Thread Border Router pour utiliser la Nano Matter ?

Oui. Le Nano Matter communique via le réseau Thread, qui est un réseau maillé local. Pour que les données atteignent Internet (et donc votre app smartphone ou votre assistant vocal), il faut un Thread Border Router. Un Apple TV 4K, un HomePod Mini, un Google Nest Hub (2e gen) ou un Raspberry Pi configuré en OTBR remplissent ce rôle.

La Nano Matter a-t-elle le WiFi ?

Non. La Nano Matter n'intègre pas de WiFi. Sa connectivité repose sur Thread (802.15.4) et le BLE 5.3. C'est un choix délibéré : Thread est beaucoup plus économe en énergie que le WiFi, ce qui est crucial pour les appareils sur batterie. Si vous avez besoin du WiFi avec Matter, le Nano ESP32 peut faire tourner Matter via WiFi.

Les E/S sont-elles compatibles 5 V ?

Non, et c'est important de le savoir avant de câbler. Les broches de la Nano Matter fonctionnent exclusivement en 3,3 V. Appliquer 5 V sur une broche E/S endommage irréversiblement la carte. Si vous devez interfacer avec des modules ou capteurs 5 V, utilisez un adaptateur de niveau logique bidirectionnel.

Peut-on utiliser la Nano Matter avec des capteurs I²C classiques ?

Oui, à condition qu'ils fonctionnent en 3,3 V (la plupart des capteurs modernes le font). La carte dispose de 2 bus I²C, ce qui permet de connecter de nombreux capteurs sans conflit d'adresses. Les bus SPI et UART sont également doublés.

Quelle est la portée de la connectivité Thread ?

En intérieur, la portée typique d'une liaison Thread 802.15.4 est de 10 à 30 mètres selon les obstacles. Mais l'intérêt de Thread, c'est le maillage : chaque nœud Thread alimenté en continu sert de relais pour les autres. Dans une maison ou un bâtiment équipé de plusieurs appareils Thread, le réseau se propage automatiquement pour couvrir l'ensemble de la surface.

Peut-on alimenter la Nano Matter sur batterie ?

Oui, c'est même l'un de ses points forts. Pour minimiser la consommation, on alimente directement la broche 3,3 V de la carte (en coupant le jumper LED). Dans cette configuration, le pont USB n'est pas alimenté, et la carte consomme très peu en veille. Un pack de piles ou un LiPo avec régulateur 3,3 V convient parfaitement.

Notre avis chez Lextronic

L'Arduino Nano Matter marque un vrai tournant dans l'écosystème Arduino. C'est la première carte Nano qui parle nativement le langage de la domotique moderne — Matter, Thread, BLE 5.3 — et elle le fait dans un format ridiculement compact de 45 × 18 mm. On est sur du sérieux côté sécurité avec le Secure Vault™, et le débogage SWD via USB sans sonde externe est un vrai confort pour le développement.

Les points forts sont évidents : c'est la première carte Arduino nativement Matter via Thread, le processeur Cortex-M33 est puissant et économe, la sécurité matérielle est au niveau professionnel, et la consommation ultra-faible ouvre la voie aux applications sur batterie longue durée. Le nombre d'E/S est impressionnant pour une carte de cette taille : 22 GPIO, 20 ADC 12 bits, 4 DAC, le tout en double sur les interfaces série.

Les limites sont à connaître aussi. L'absence de WiFi oblige à utiliser un Thread Border Router — ce n'est pas forcément un problème si vous avez déjà un écosystème Apple, Google ou un OTBR, mais c'est un investissement supplémentaire sinon. Et les E/S en 3,3 V sans tolérance 5 V peuvent poser des soucis de compatibilité avec certains shields ou capteurs anciens. Enfin, la compilation des sketches Matter est sensiblement plus longue que pour un Arduino classique — la pile logicielle est autrement plus complexe.

Pour qui veut explorer la domotique avec Arduino, créer des appareils connectés interopérables, ou prototyper un produit IoT commercial, la Nano Matter est un choix solide et à un tarif très raisonnable.
