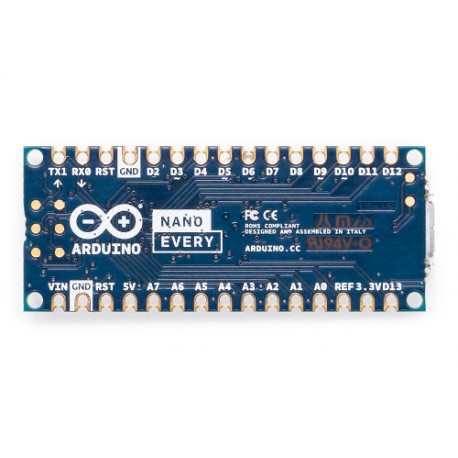

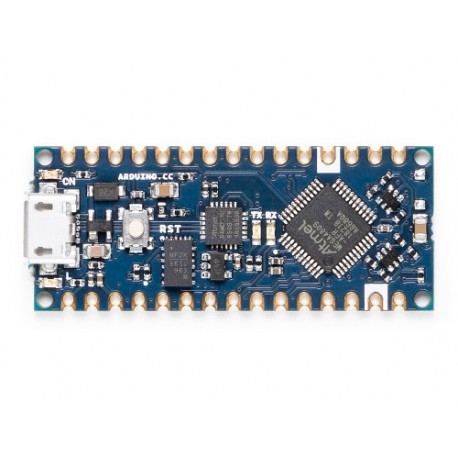

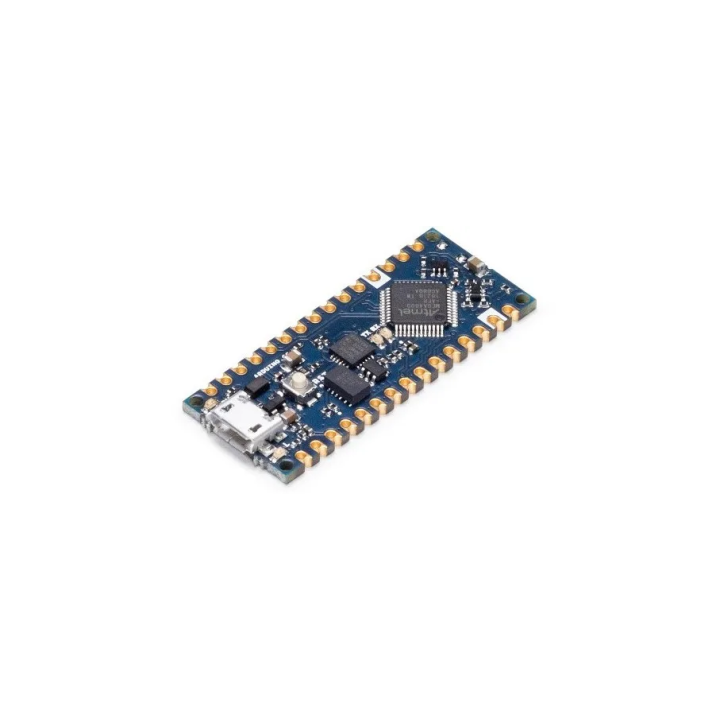

Carte Arduino Nano Every ABX00028 (base ATMega4089 ) avec connecteurs livrés mais non soudés

L'Arduino Nano Every est la carte la plus compacte et la plus abordable de la gamme Nano officielle. Construite autour du microcontrôleur ATMega4809 cadencé à 20 MHz, elle remplace avantageusement le Nano classique en offrant 50 % de Flash en plus et trois fois plus de RAM, tout en conservant un brochage 100 % identique. Le format reste celui qu'on connaît : 45 × 18 mm, enfichable directement sur une breadboard.

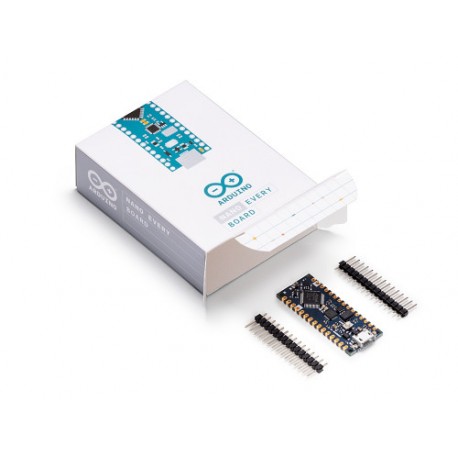

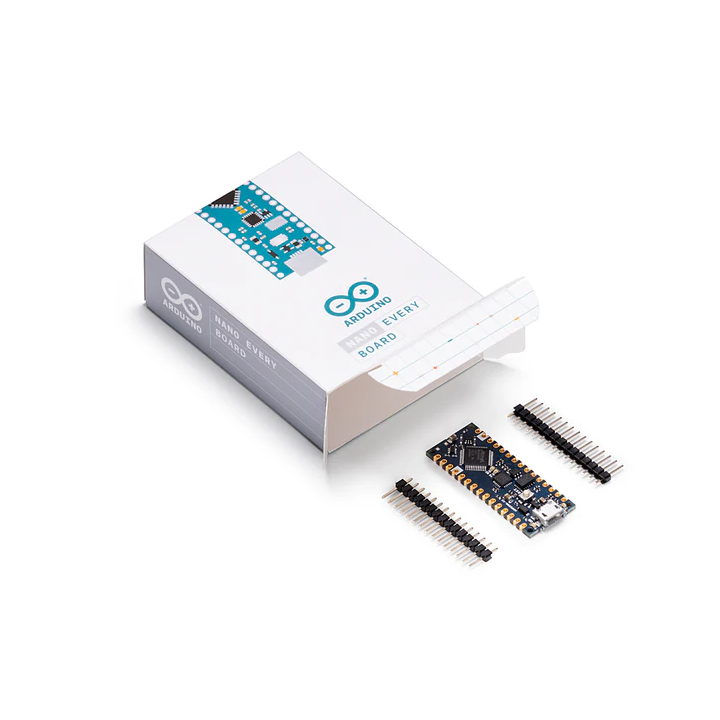

Référencée ABX00028, cette version est livrée avec des connecteurs mâles au pas de 2,54 mm à souder soi-même. On branche un cordon micro-USB, on ouvre l'Arduino IDE, et c'est parti. Pas de programmateur externe, pas de prise de tête.

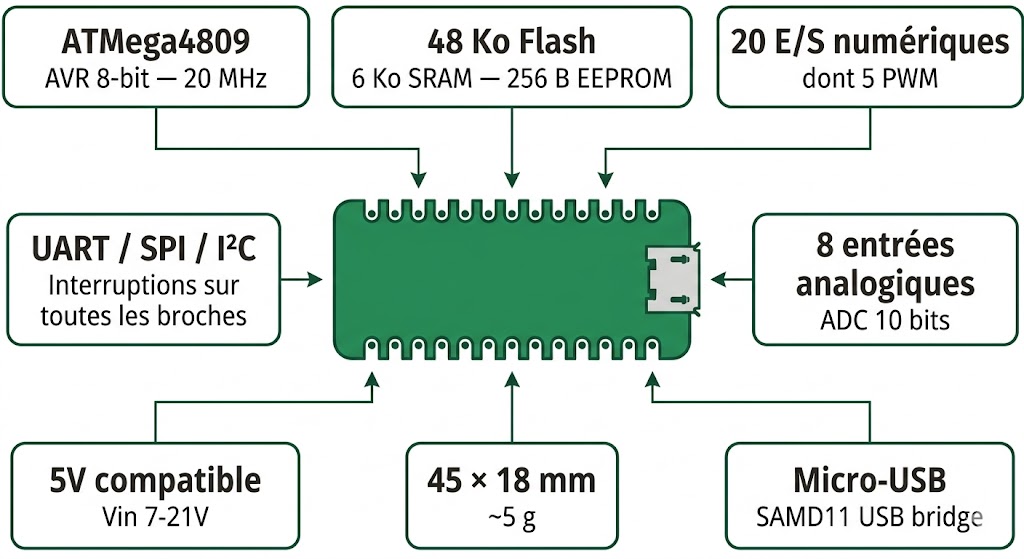

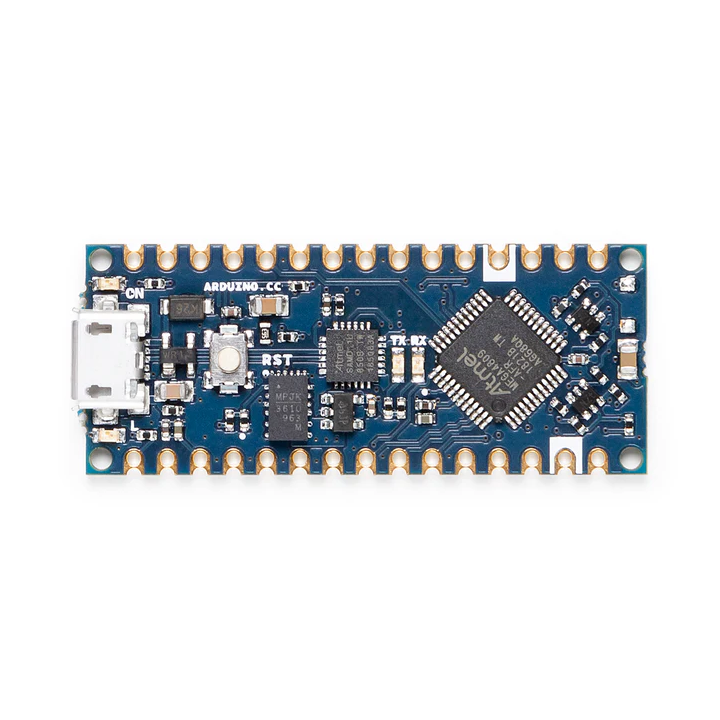

Spécifications visuelles de l'Arduino Nano Every ABX00028

Pourquoi choisir l'Arduino Nano Every ?

L'Arduino Nano Every répond à un besoin simple : disposer d'une carte Arduino compacte, fiable et pas chère pour des projets du quotidien. Si vous faites de la robotique légère, des prototypes rapides ou de l'enseignement en classe, c'est exactement le genre de carte qui fait le job sans se ruiner.

Le gros avantage par rapport au Nano d'origine, c'est le passage à l'ATMega4809. On gagne en mémoire programme (48 Ko au lieu de 32 Ko) et surtout en RAM (6 Ko contre 2 Ko). Ça paraît modeste sur le papier, mais en pratique, ça change tout quand on veut gérer plusieurs capteurs ou stocker des buffers un peu costauds. Le processeur tourne aussi à 20 MHz au lieu de 16 MHz — un petit boost bienvenu.

Autre point fort : l'architecture d'alimentation. Le convertisseur DC-DC haute efficacité encaisse jusqu'à 21 V en entrée sur la broche Vin et peut délivrer jusqu'à 950 mA en sortie sans surchauffer. Pas mal du tout pour une carte de cette taille. Le co-processeur SAMD11D14A (Cortex-M0+) gère le pont USB-série et peut même être reprogrammé pour implémenter d'autres classes USB comme le HID (clavier/souris).

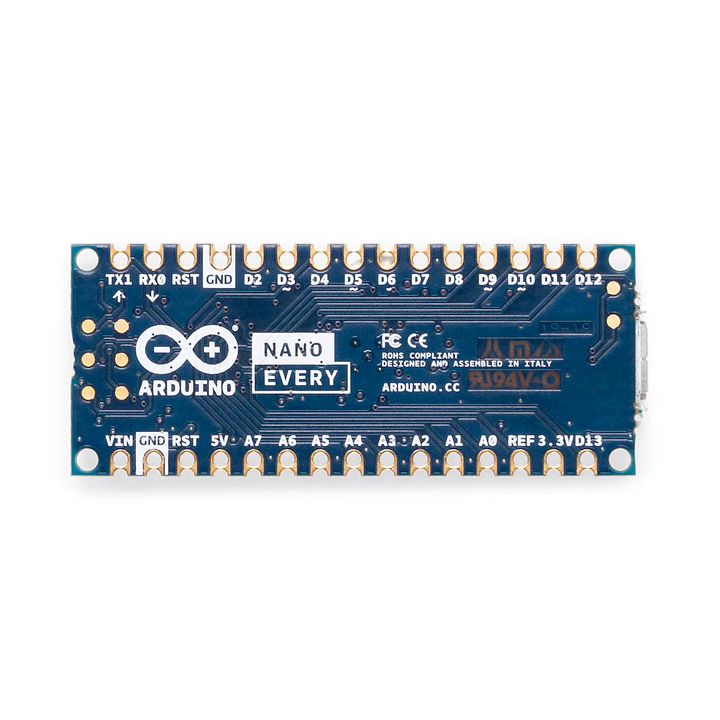

Et puis il y a le format. Avec ses pads castellés et sa face arrière totalement plate, le Nano Every peut se souder directement sur un PCB comme un composant CMS classique. Idéal pour passer du prototype à un produit fini compact.

Spécifications techniques de l'Arduino Nano Every

Au cœur de la carte, le microcontrôleur ATMega4809 est un processeur AVR 8 bits de la famille megaAVR 0-series, cadencé à 20 MHz. Il dispose de 48 Ko de mémoire Flash pour stocker vos programmes, de 6 Ko de SRAM pour les variables d'exécution, et de 256 octets d'EEPROM pour la sauvegarde de paramètres persistants. Le pont USB est assuré par un co-processeur ATSAMD11D14A (ARM Cortex-M0+), dont les broches fonctionnent en 3,3 V via des level shifters.

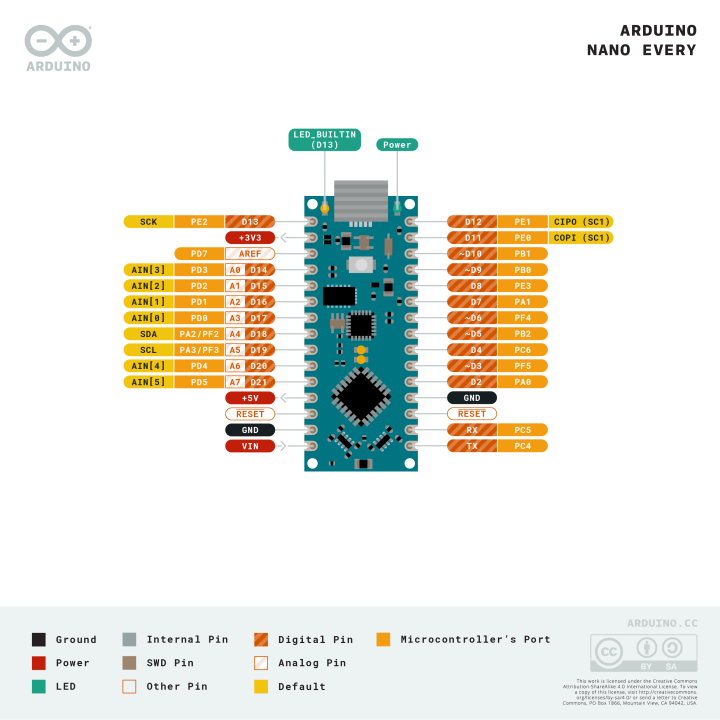

Côté entrées/sorties : 20 broches numériques utilisables en entrée ou sortie (fonctionnement à 5 V), dont 5 sorties PWM (D3, D5, D6, D9, D10) en résolution 8 bits. On trouve aussi 8 entrées analogiques (A0 à A7) avec un ADC de 10 bits (1024 niveaux). Chaque broche E/S supporte un courant max de 20 mA, et la sortie 3,3 V peut fournir 50 mA. Toutes les broches numériques acceptent les interruptions externes.

Les interfaces de communication couvrent l'essentiel : 1 UART, 1 bus SPI et 1 bus I²C (TWI). L'alimentation se fait en 5 V via le port micro-USB ou entre 7 et 21 V par la broche Vin (le régulateur DC-DC prend le relais). Le format physique est de 45 × 18 mm pour un poids d'environ 5 grammes. La carte dispose d'une LED intégrée sur la broche 13 et d'une LED d'alimentation.

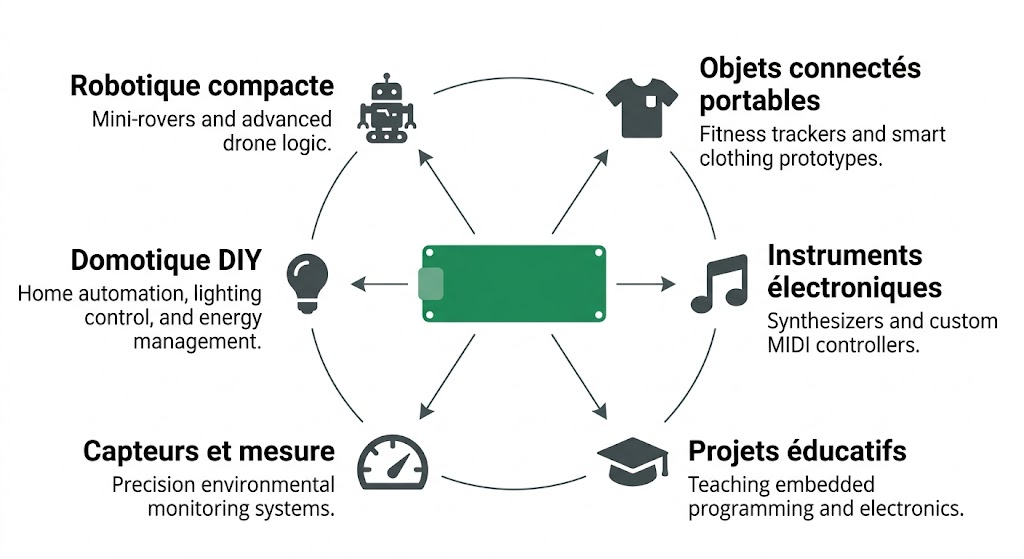

Six cas d'usage courants de l'Arduino Nano Every

Ce qui change par rapport au Nano classique et au Nano R4

Face au Nano classique (basé sur l'ATmega328P), le Nano Every apporte un processeur nettement plus musclé. On passe de 32 Ko à 48 Ko de Flash (+50 %), de 2 Ko à 6 Ko de SRAM (×3), et la fréquence grimpe de 16 MHz à 20 MHz. Le port USB évolue du Mini-B au micro-USB, et l'alimentation gagne en efficacité grâce au régulateur DC-DC (contre un simple LDO sur l'ancien Nano). Le brochage reste strictement identique : vos montages existants fonctionnent sans modification. En revanche, quelques librairies très bas niveau qui accédaient directement aux registres de l'ATmega328P peuvent nécessiter une adaptation, même si Arduino a implémenté une couche de compatibilité transparente pour la majorité des cas.

Le Nano R4 (basé sur le Renesas RA4M1) joue dans une autre catégorie. C'est un processeur ARM Cortex-M4 32 bits à 48 MHz, avec 256 Ko de Flash et 32 Ko de RAM — un saut considérable. Il ajoute le bus CAN, un DAC 12 bits, un OpAmp intégré, une RTC et le connecteur USB-C. Son ADC passe en 14 bits pour une meilleure résolution analogique. Clairement, si votre projet demande de la puissance de calcul ou des interfaces avancées, le Nano R4 est le bon choix. Mais si vous cherchez une carte 5 V simple et économique pour des projets standards, le Nano Every fait parfaitement l'affaire.

Prise en main et utilisation de l'Arduino Nano Every

La mise en route est rapide. Le Nano Every se programme avec l'Arduino IDE (version desktop ou Cloud Editor). Il faut installer le core megaAVR via le gestionnaire de cartes : menu Outils → Type de carte → Gestionnaire de cartes, puis chercher "megaAVR". Une fois installé, sélectionnez "Arduino Nano Every" dans la liste des cartes.

La connexion au PC se fait via un cordon micro-USB (non fourni avec la carte). Sous macOS, aucun driver supplémentaire n'est nécessaire. Sous Windows 7/8/10/11, l'installation du core megaAVR suffit. La carte intègre un bootloader : on téléverse le sketch directement depuis l'IDE, sans programmateur externe.

Petit détail à garder en tête : la carte fonctionne en 5 V sur toutes ses broches E/S. C'est un atout pour la compatibilité avec les capteurs et shields classiques, mais attention si vous interfacez avec des modules 3,3 V — un adaptateur de niveau peut être nécessaire. L'Arduino Cloud Editor fonctionne aussi directement avec le Nano Every, ce qui est pratique pour ceux qui préfèrent coder en ligne.

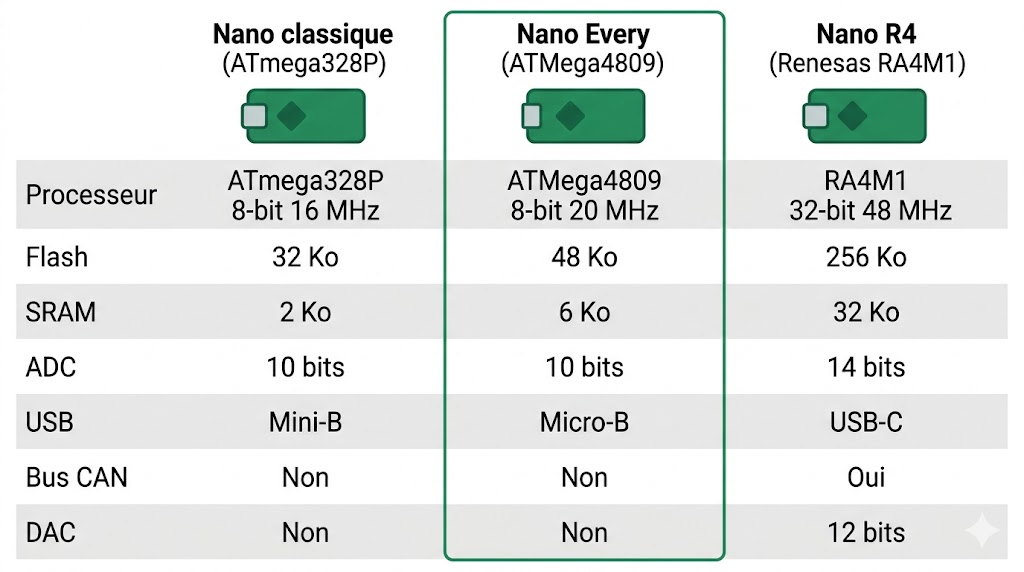

Comparaison entre le Nano classique, le Nano Every et le Nano R4

Pour quels projets utiliser l'Arduino Nano Every ?

Le Nano Every est taillé pour les projets compacts où chaque millimètre compte. Voici les domaines où il excelle.

Robotique légère et drones

Avec ses 5 grammes sur la balance et son format mini, le Nano Every s'intègre facilement dans un châssis de petit robot ou un drone léger. Les 5 sorties PWM pilotent directement des servomoteurs, et les 20 mA par broche suffisent pour commander des drivers moteur. La RAM de 6 Ko permet de gérer des boucles de contrôle PID plus complexes que sur l'ancien Nano.

Enseignement et ateliers

Arduino propose le Nano Every en packs de 3 ou 6 cartes à prix réduit, ce qui en fait un choix économique pour équiper une classe entière. Les kits Arduino Education s'appuient sur ce format. Le brochage identique au Nano classique garantit la compatibilité avec les milliers de tutoriels disponibles en ligne.

Objets connectés portables (wearables)

Le format plat sans composants sur la face B, combiné aux pads castellés, permet d'intégrer la carte dans des textiles ou des boîtiers très fins. Pas de connectique qui dépasse, pas de poids superflu. Si vous explorez les cartes e-textile, le Nano Every est un bon point de départ 5 V.

Instruments de musique électroniques

Les 8 entrées analogiques et les sorties PWM ouvrent la porte aux synthétiseurs DIY, aux séquenceurs et aux contrôleurs MIDI. La bibliothèque MIDIUSB n'est pas directement supportée (elle nécessite un MCU avec USB natif), mais le MIDI via UART série classique fonctionne très bien.

Capteurs et mesure environnementale

Le bus I²C et le bus SPI permettent de connecter des capteurs de température, d'humidité, de pression ou de qualité de l'air. Avec 48 Ko de Flash, on a la place pour des sketches qui gèrent plusieurs capteurs simultanément et envoient les données sur un port série ou un écran OLED.

Domotique DIY et automatisation

Le Nano Every peut piloter des relais, lire des boutons-poussoirs et gérer des temporisations. Il ne dispose pas de WiFi ni de Bluetooth intégré, mais on peut lui adjoindre un module radio externe (type ESP8266 ou ESP32) pour la connectivité sans fil.

Shields et accessoires compatibles avec le Nano Every

Le Nano Every accepte tous les shields et accessoires conçus pour le format Arduino Nano classique, grâce à son brochage identique. On peut l'enficher sur une plaque de prototypage sans soudure pour les montages rapides, ou l'installer sur une carte d'extension à borniers à vis pour un câblage plus propre dans les projets finalisés.

Côté shields, un adaptateur Grove au format Nano permet de brancher toute la gamme de modules Grove (capteurs, afficheurs, actionneurs) via des connecteurs standardisés. Une carte d'extension E/S dédiée au format Nano facilite le raccordement de servomoteurs et de capteurs avec des borniers et des connecteurs disposés de manière plus accessible. Des connecteurs mâles ou femelles sécables au pas de 2,54 mm complètent l'équipement de base pour le prototypage sur breadboard.

Pour la liaison PC, un cordon micro-USB de bonne qualité est indispensable (certains cordons bon marché ne gèrent que la charge, pas les données). Enfin, des plaques d'essai époxy à pastilles cuivrées sont pratiques pour les montages définitifs soudés.

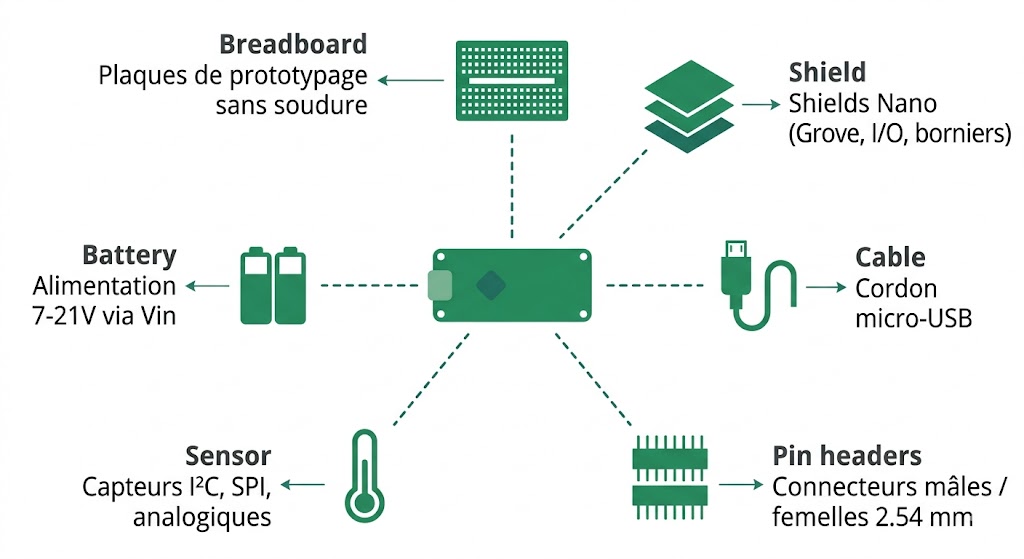

Écosystème et accessoires compatibles avec l'Arduino Nano Every

Tutoriels et ressources pour démarrer avec le Nano Every

Prise en main du Nano Every — Guide officiel Arduino

Le guide de démarrage rapide d'Arduino couvre l'installation du core megaAVR, la configuration de l'IDE et le premier téléversement de sketch. Il détaille aussi les spécificités de connexion sous Windows, macOS et Linux. C'est la première ressource à consulter si vous déballez votre carte pour la première fois.

Voir le tutoriel complet sur arduino.cc

Communication I²C entre deux Nano Every

Ce tutoriel officiel montre comment relier deux cartes Nano Every via le protocole I²C en utilisant la bibliothèque Wire.h. Un montage writer/reader permet de contrôler la LED intégrée d'une carte depuis l'autre. Très utile pour comprendre les bases de la communication inter-cartes.

Voir le tutoriel complet sur docs.arduino.cc

Projets communautaires pour le Nano Every

La page Community Projects d'Arduino regroupe des projets variés réalisés avec le Nano Every : stations météo, contrôleurs de LED, systèmes de mesure, et bien d'autres. C'est une excellente source d'inspiration pour découvrir ce que la carte permet de faire concrètement.

Voir les projets communautaires sur docs.arduino.cc

Résumé des caractéristiques techniques

• Microcontrôleur : ATMega4809 — AVR 8 bits, 20 MHz
• Co-processeur USB : ATSAMD11D14A — ARM Cortex-M0+
• Mémoire Flash : 48 Ko
• SRAM : 6 Ko
• EEPROM : 256 octets
• Tension de fonctionnement : 5 V
• Alimentation Vin : 7 à 21 V (régulateur DC-DC)
• E/S numériques : 20 (dont 5 PWM : D3, D5, D6, D9, D10)
• Entrées analogiques : 8 (ADC 10 bits)
• Courant max par broche E/S : 20 mA
• Courant max sur broche 3,3 V : 50 mA
• Interfaces : 1 UART, 1 SPI, 1 I²C
• Port USB : Micro-USB (données + alimentation)
• Interruptions externes : sur toutes les broches numériques
• LED intégrée : broche 13 + LED alimentation
• Dimensions : 45 × 18 mm
• Poids : ~5 g
• Pads castellés : oui (montage CMS possible)
• Référence fabricant : ABX00028

Questions fréquentes sur l'Arduino Nano Every

Le Nano Every est-il compatible avec les sketches du Nano classique ?

Oui, dans la grande majorité des cas. Arduino a implémenté une couche de compatibilité qui traduit les accès registres bas niveau de l'ATmega328P vers l'ATMega4809 sans overhead. La plupart des librairies et des sketches existants fonctionnent directement. Quelques rares librairies très spécifiques aux registres internes du 328P peuvent nécessiter une adaptation mineure.

Quelle est la différence entre le Nano Every et le Nano R4 ?

Le Nano R4 utilise un processeur ARM 32 bits (Renesas RA4M1) beaucoup plus puissant : 48 MHz, 256 Ko Flash, 32 Ko RAM, ADC 14 bits, bus CAN, DAC, USB-C. Le Nano Every reste sur un AVR 8 bits à 20 MHz, plus simple mais aussi moins cher. Pour des projets standards qui n'ont pas besoin de CAN, de DAC ou d'une grosse puissance de calcul, le Nano Every suffit largement.

Peut-on alimenter le Nano Every avec une batterie ?

Oui. La carte n'a pas de chargeur intégré, mais on peut connecter une batterie externe entre 7 et 21 V sur la broche Vin. Une batterie 9 V classique ou un pack de piles LiPo avec un boost converter fait très bien l'affaire. Attention : en dessous de 7 V sur Vin, le régulateur DC-DC ne fonctionne plus correctement.

Le Nano Every supporte-t-il le WiFi ou le Bluetooth ?

Non. Le Nano Every n'embarque aucune connectivité sans fil. Pour ajouter le WiFi ou le Bluetooth, il faut utiliser un module externe (ESP8266, ESP32, HC-05, etc.) connecté via UART ou SPI. Si vous avez besoin de connectivité intégrée au format Nano, regardez plutôt du côté du Nano 33 IoT ou du Nano ESP32.

Faut-il souder les connecteurs soi-même ?

Sur la version ABX00028, oui. Les connecteurs mâles au pas de 2,54 mm sont fournis dans la boîte mais non soudés. Il faut un fer à souder pour les fixer. Arduino propose aussi une version avec connecteurs pré-soudés (référence ABX00033) si vous préférez éviter cette étape.

Peut-on souder le Nano Every directement sur un PCB ?

Absolument. Les pads castellés sur les côtés et l'absence de composants sur la face B permettent un montage CMS. La carte peut être positionnée par une machine pick-and-place comme un composant standard. C'est un vrai plus pour passer du prototype au produit fini.

Combien de courant la carte peut-elle fournir en sortie ?

Le régulateur DC-DC haute efficacité peut délivrer jusqu'à 950 mA sans surchauffer. Chaque broche E/S individuelle est limitée à 20 mA. La sortie 3,3 V est limitée à 50 mA. Pour des charges plus gourmandes (moteurs, bandes LED), utilisez des drivers ou des alimentations externes.

L'Arduino Nano Every est-il adapté pour l'enseignement ?

Oui, c'est même l'un de ses usages principaux. Son format compact, son faible coût et sa compatibilité avec l'écosystème Arduino en font un excellent choix pour les programmes éducatifs. Les packs de 3 ou 6 cartes proposés par Arduino permettent d'équiper facilement un atelier ou une salle de classe.

Notre avis chez Lextronic

L'Arduino Nano Every est une carte qu'on apprécie pour sa simplicité et son efficacité. C'est le genre de produit qui ne fait pas de bruit, qui n'impressionne pas avec des specs de folie, mais qui fait exactement ce qu'on lui demande — et il le fait bien. Pour du prototypage rapide, de l'enseignement ou des projets embarqués compacts, on est sur du costaud à petit budget.

Les points forts sont clairs : un brochage 100 % compatible avec le Nano classique (vos montages existants marchent tel quel), un processeur ATMega4809 nettement plus confortable que le vieux 328P (48 Ko de Flash et 6 Ko de RAM, ça change la donne quand les sketches grossissent), et un rapport qualité-prix imbattable dans la gamme officielle Arduino.

Les limites, il faut les avoir en tête aussi. Pas de WiFi, pas de Bluetooth — il faudra un module externe si la connectivité sans fil est nécessaire. L'ADC reste en 10 bits, ce qui peut être juste pour de la mesure de précision (le Nano R4 fait mieux avec ses 14 bits). Et si votre projet a besoin de puissance brute ou de périphériques avancés (CAN, DAC, RTC), le Nano R4 sera plus adapté.

En résumé : si vous cherchez une carte Arduino compacte, fiable et économique pour 90 % des projets courants, le Nano Every coche toutes les cases.

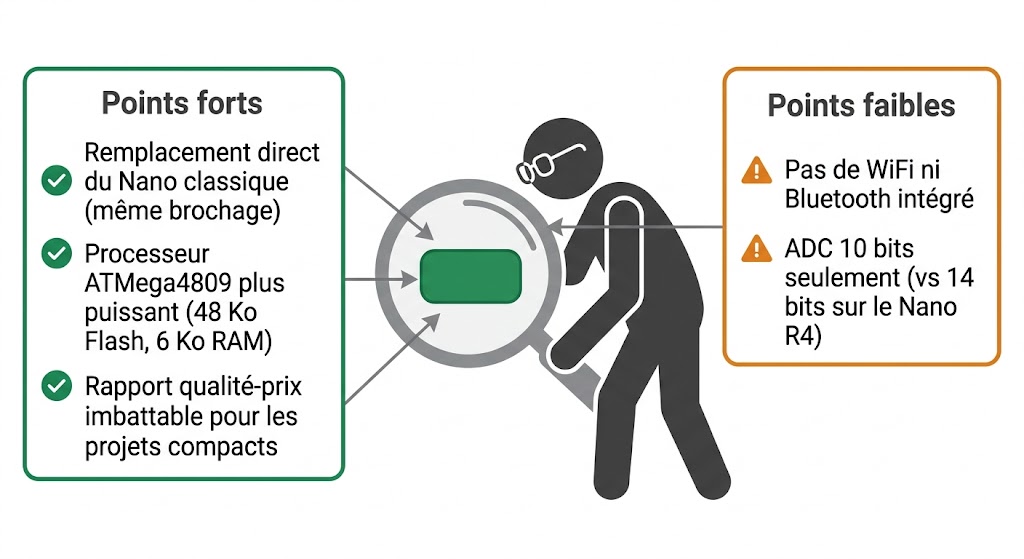

Avis expert Lextronic sur l'Arduino Nano Every
