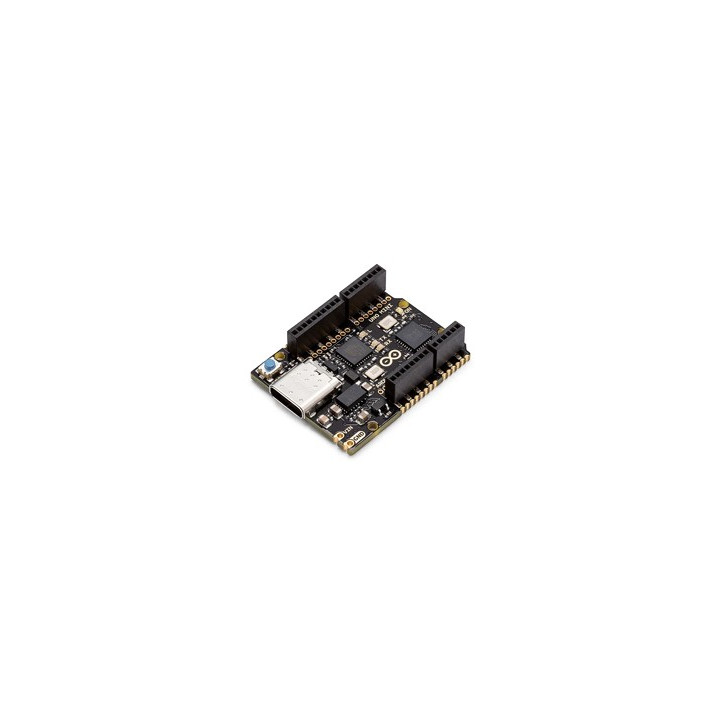

Carte Arduino UNO Mini Limited Edition ABX00062
La carte Arduino® UNO Mini Limited Edition (SKU : ABX00062), est une version miniature et en édition limitée de la célèbre carte Arduino UNO. Cette carte conserve les fonctionnalités de l'originale tout en adoptant un format réduit et un connecteur USB-C®.
La carte Arduino® UNO Mini Limited Edition (SKU : ABX00062), est une version miniature (34,2 x 26,7 mm) et en édition limitée de la célèbre carte Arduino UNO. Cette carte conserve les fonctionnalités de l'originale tout en adoptant un format réduit et un connecteur USB-C®.

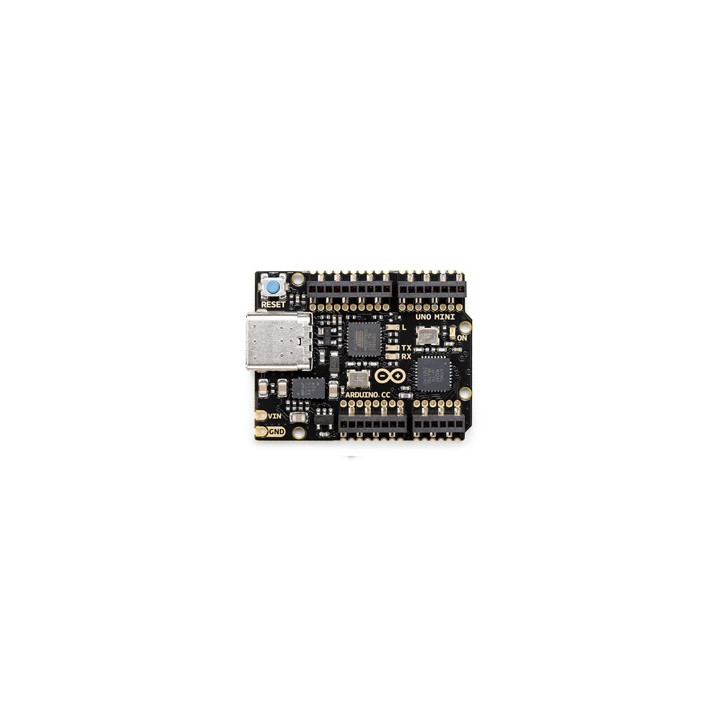

Présentation de la carte Arduino UNO Mini Limited Edition
La carte Arduino® UNO Mini Limited Edition ABX00062 est basée sur un microcontrôleur ATmega328P et ATmega16U2. Cette dernière dispose de 14 broches d'entrée/sortie (dont 6 peuvent être utilisées comme sorties PWM), de 6 entrées de conversion analogiques/numérique, d'un résonateur céramique 16 MHz, d'une connexion USB-C, d'une entrée sur 2 broches pour alimentation externe et d'un bouton de réinitialisation (Reset).
Livrée dans une boîte de rangement, elle ne nécessite qu'un simple cordon USB type C (proposé en option) et un ordinateur pour pouvoir être opérationnelle. La platine pourra être alimentée via un cordon USB ou via une source 6 à 12 V externe sur l'entrée VIN.

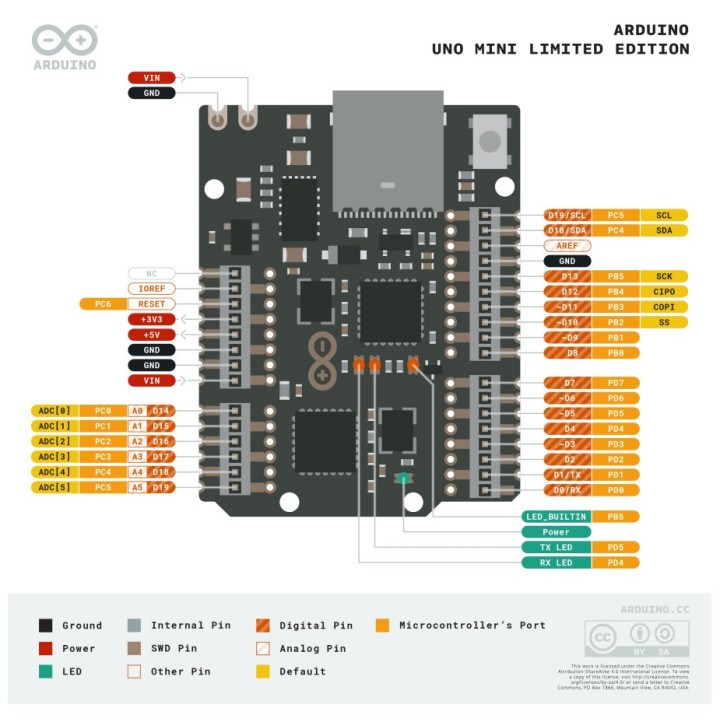

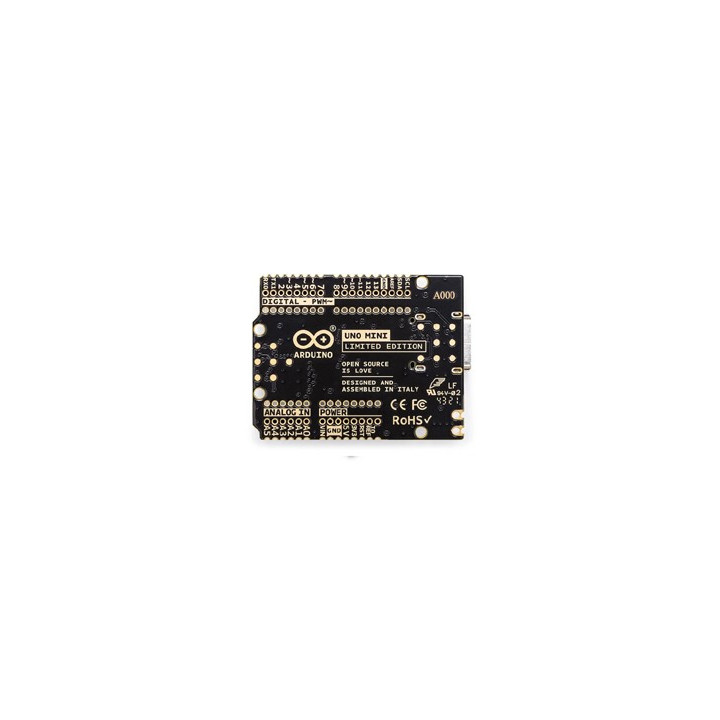

L'ensemble des entrées/sorties de la platine sont disponibles sur des connecteurs femelles (au pas de 1,27 mm) présents sur les bords de la platine.
Caractéristiques de la carte Arduino UNO Mini
- Microcontrôleurs : ATmega328P et ATmega16U2 (pour USB-série)
- Interface USB Type C
- Tension d'alimentation:
- Sur port USB: 5 Vcc
- Sur broche VIN : 6 - 20 V (6 - 12 V recommandé)
- Consommation: 55 mA à 500 mA
- 1 led d'état alimentation
- 2 led d'état RX/TX
- Led libre d'utilisation (P13)
- Nombre d'E/S 14 (dont 6 pouvant générer des signaux PWM)
- Nb ports "Analogique/Numérique" : 6
- SPI, I2C, UART
- Courant max. par E/S: 20 mA
- Courant pour broches 3.3 V: 50 mA
- Mémoire Flash 32 KB (ATmega328P) dont 0.5 KB utilisé par le bootloader
- SRAM 2 KB (ATmega328P)
- EEPROM 1 KB (ATmega328P)
- Vitesse horloge 16 MHz
- Dimensions: 34,2 x 26,7 mm
Environnement de développement pour la carte Arduino UNO Mini
L'environnement de développement IDE de la carte Arduino UNO Mini est disponible en libre téléchargement à l'adresse: www.arduino.cc
Tuto première utilisation d'une carte Arduino UNO Mini
- Commencez par télécharger l’IDE Arduino - Puis installez-le.
- Connectez votre carte à l’ordinateur via un câble USB.
- Dans l’IDE, allez dans Outils > Type de carte pour sélectionner votre carte, puis Outils > Port pour choisir le port USB.
- Cliquez sur Nouveau pour créer un sketch.
- Saisissez ensuite le code ci-dessous:
void setup() {pinMode(13, OUTPUT);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);}
Ce programme allume la LED intégrée sur la broche 13 pendant 1 seconde, puis l’éteint pendant 1 seconde, en boucle.
Cliquez sur Vérifier, puis sur Téléverser. La LED commencera alors à clignoter !
- Datasheet du module
