Kit à souder Arduino Make Your UNO Kit AKX00037

L'Arduino Make Your UNO Kit (réf. AKX00037) est le seul kit officiel Arduino qui vous permet de construire votre propre carte Arduino UNO à partir de zéro, composant par composant. Ce kit contient tous les composants pour assembler votre propre Arduino UNO et un shield synthétiseur audio. Destiné aussi bien aux débutants qu'aux makers confirmés, il combine l'apprentissage de la soudure électronique, la découverte des composants et la programmation sur Arduino IDE — le tout dans un format pédagogique pensé pour une prise en main en moins d'une heure.

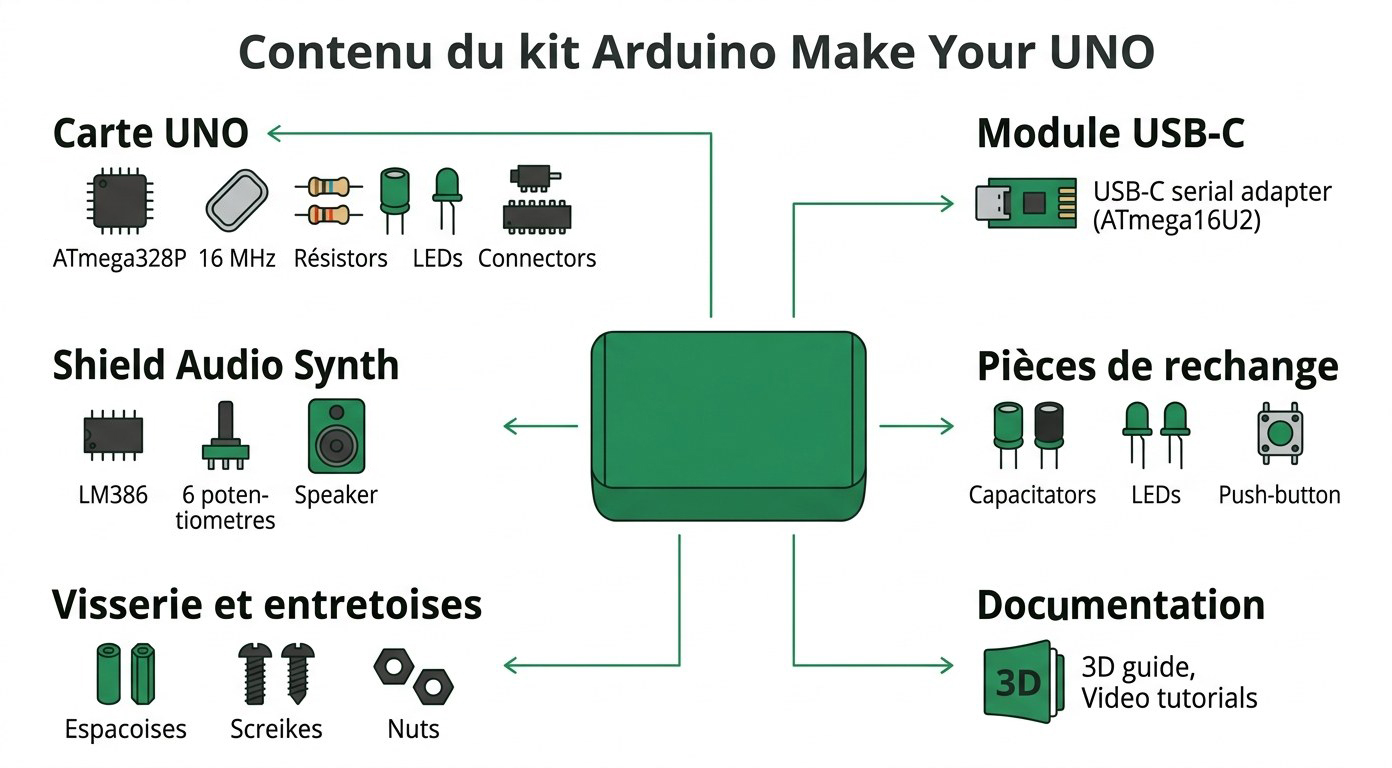

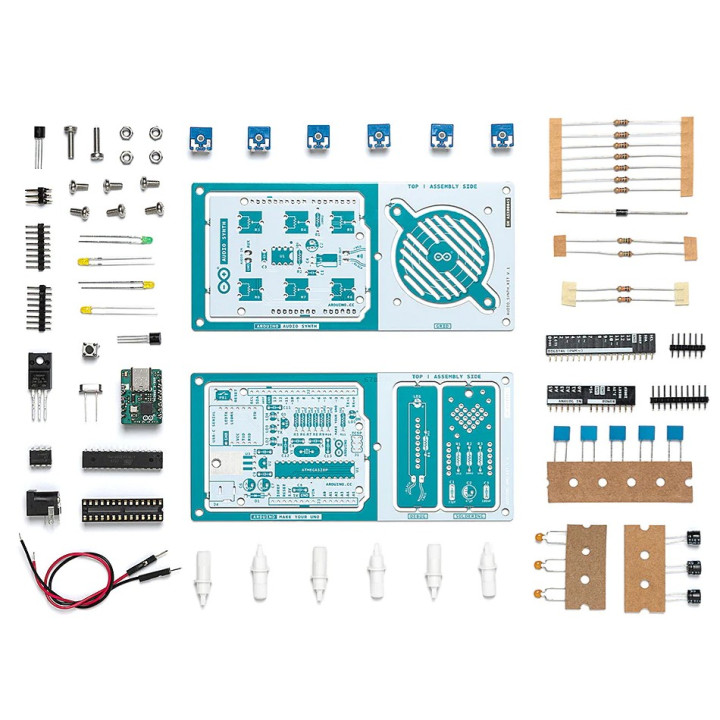

Contenu complet du kit Arduino Make Your UNO AKX00037

Pourquoi choisir le kit Arduino Make Your UNO ?

Le Make Your UNO est bien plus qu'un simple kit de composants : c'est une expérience d'apprentissage complète. Le kit comprend quatre projets : un porte-clé pour s'entraîner à la soudure, un circuit de débogage avec une LED, la carte Arduino UNO elle-même et un shield synthétiseur audio pour produire de la musique électronique.

Contrairement à un Arduino UNO classique livré prêt à l'emploi, ici chaque résistance, chaque condensateur et chaque connecteur passe entre vos mains. Le PCB blanc / bleu de belle facture porte des sérigraphies claires qui guident le placement des composants. Chaque carte assemblée pièce par pièce devient unique, avec même un espace sur le PCB pour signer votre nom. Pour les enseignants, c'est un outil redoutable : on ne comprend jamais aussi bien un microcontrôleur qu'en le construisant soi-même.

Côté pratique, le kit est accompagné d'un jeu complet d'instructions sur une plateforme dédiée, incluant des vidéos, un visualiseur 3D interactif pour suivre les instructions détaillées, et des conseils pour programmer la carte une fois terminée. La progression est pensée : on commence par souder un simple porte-clé, puis un circuit LED, avant d'attaquer la carte principale. Même si vous n'avez jamais touché un fer à souder, ça reste accessible.

Spécifications techniques du Make Your UNO Kit

Au cœur du kit se trouve le microcontrôleur ATmega328P, un processeur AVR 8 bits RISC cadencé à 16 MHz via un quartz externe. Ce microcontrôleur embarque 32 Ko de mémoire Flash programmable ISP, 1 Ko d'EEPROM et 2 Ko de SRAM. C'est exactement le même processeur que celui de l'Arduino UNO R3 classique — pas de compromis sur les performances.

La carte dispose de 14 broches d'entrées/sorties numériques (dont 6 utilisables en PWM), 6 entrées analogiques, d'une connexion USB, d'un connecteur ICSP et d'un bouton reset. L'alimentation se fait en 5 V via USB-C ou de 7 à 12 V par le connecteur barrel jack (5,5 × 2,1 mm). Le Make Your UNO partage la même forme et le même brochage que les cartes UNO standard, la différence principale étant le connecteur USB-C au lieu du USB Type-B classique.

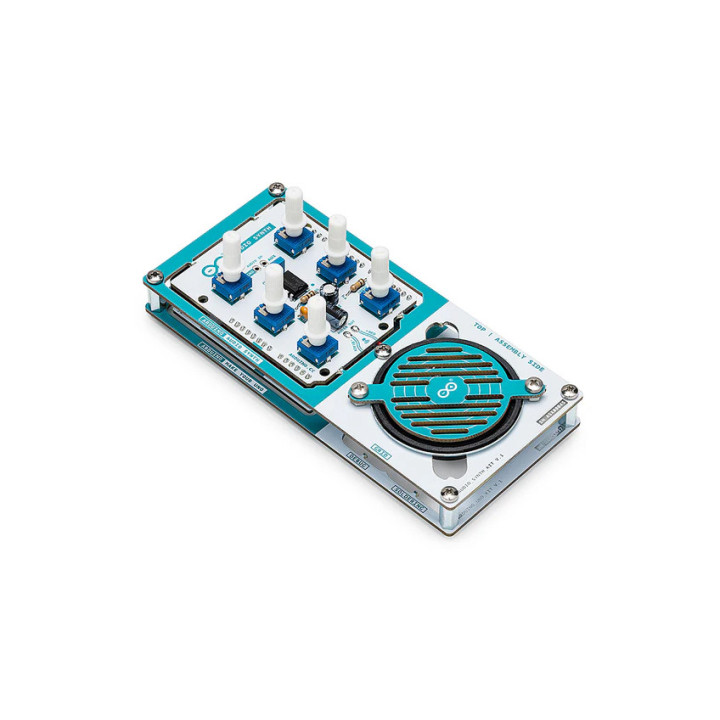

Le module USB-C Serial contient le processeur ATmega16U2 et une prise USB-C pour programmer et alimenter la carte. Le shield Audio Synth intègre un amplificateur LM386, un haut-parleur, et six potentiomètres connectés aux six entrées analogiques de l'Arduino. Le kit inclut également des pièces de rechange (condensateurs, LED, bouton-poussoir) et la visserie pour assembler l'ensemble.

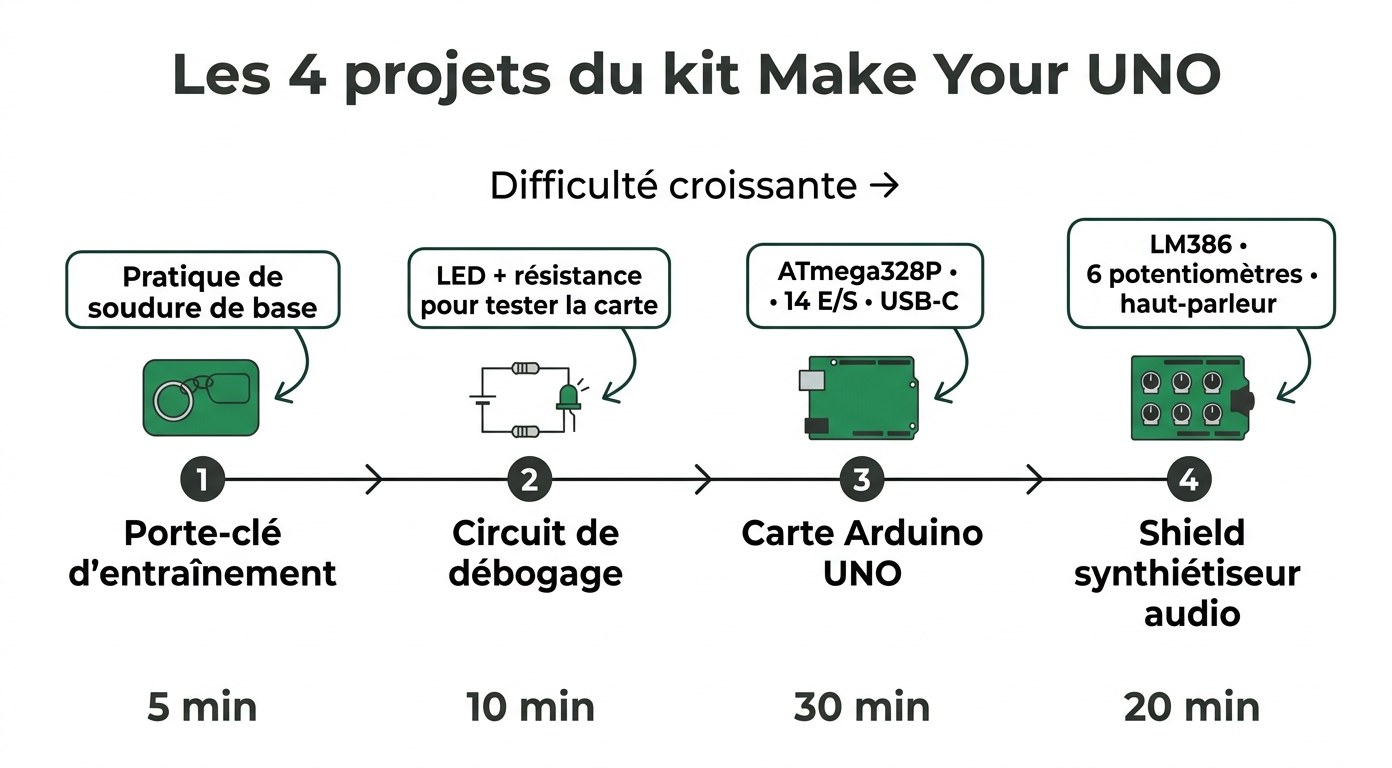

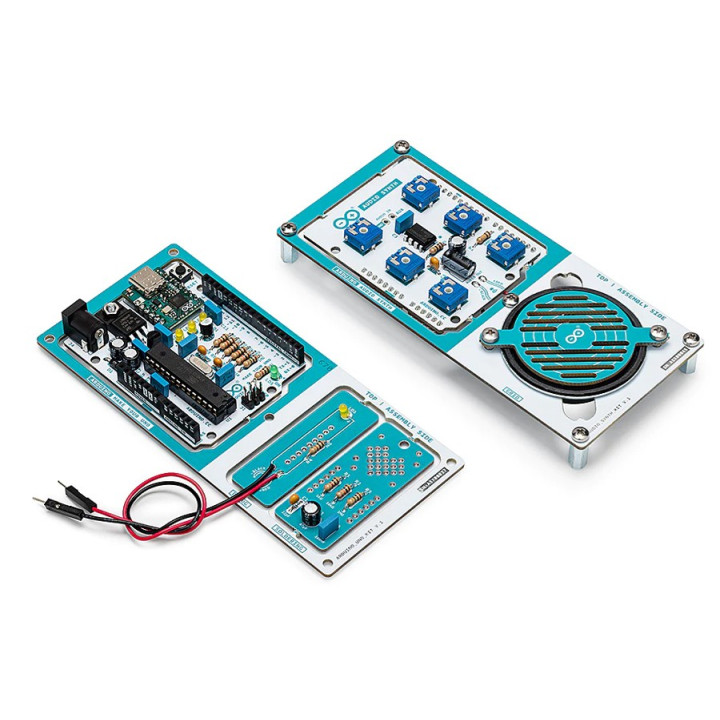

Les quatre projets progressifs du kit Make Your UNO

Ce qui change par rapport à l'Arduino UNO R3 et au UNO R4

Le Make Your UNO reprend le même cœur ATmega328P que l'Arduino UNO R3 classique, avec des spécifications identiques : 32 Ko de Flash, 2 Ko de SRAM, 1 Ko d'EEPROM, 14 E/S numériques et 6 entrées analogiques. La grande différence se situe dans la forme : au lieu d'une carte pré-assemblée avec des composants CMS, le Make Your UNO utilise exclusivement des composants traversants (through-hole) que vous soudez vous-même. L'autre changement notable est le port USB-C en remplacement du USB Type-B de la UNO R3. Ajoutez à ça le shield synthétiseur audio et les PCB d'entraînement — des bonus absents du R3 standard.

L'Arduino UNO R4 Minima joue dans une autre catégorie. Son processeur Renesas RA4M1 (ARM Cortex-M4) à 48 MHz dispose de 256 Ko de Flash et 32 Ko de SRAM, soit respectivement 8× et 16× plus que l'ATmega328P. Le R4 ajoute aussi un DAC 12 bits, un bus CAN et une RTC intégrée. Mais il n'existe pas en version kit à souder. Si votre objectif est d'apprendre la soudure et de comprendre l'architecture d'un microcontrôleur, le Make Your UNO reste imbattable. Si vous cherchez la puissance brute pour des projets avancés, le UNO R4 prend le relais.

Autre point : la carte Make Your UNO assemblée est compatible avec les shields prévus pour l'Arduino UNO R3. Vous pouvez donc l'utiliser comme une UNO classique une fois montée, et y empiler vos shields Ethernet, Motor ou Relay habituels.

Prise en main et utilisation

Aucun composant supplémentaire n'est nécessaire au-delà du contenu du kit. Attention toutefois : le fer à souder et l'étain ne sont pas inclus. Prévoyez une station de soudage avec une panne fine (type conique ou biseautée de 1 à 2 mm) et de l'étain sans plomb de 0,8 mm. Un câble USB-C sera aussi nécessaire pour programmer la carte.

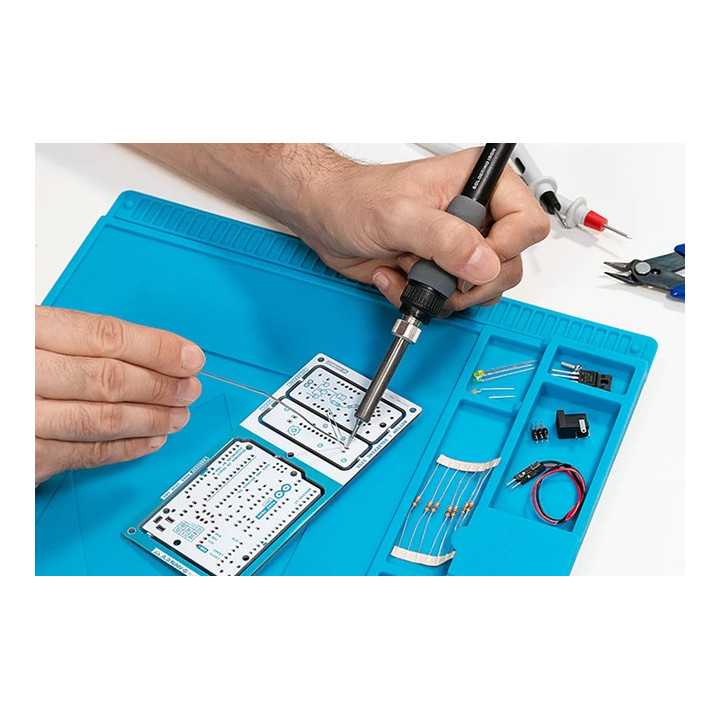

Le kit propose un modèle 3D interactif pas-à-pas qui guide chaque étape de soudure. Commencez par la petite plaque porte-clé pour vous faire la main, enchaînez avec le circuit de débogage (une LED avec résistance), puis passez à la carte UNO proprement dite. Un débutant peut compter environ une heure pour souder l'ensemble du kit. Les makers expérimentés iront plus vite.

Une fois la carte assemblée, branchez-la via USB-C, ouvrez l'Arduino IDE (version 1.8.x ou 2.x), sélectionnez "Arduino UNO" comme type de carte et téléversez votre premier sketch. Le kit fonctionne parfaitement avec les deux versions de l'IDE. La documentation en ligne (uniquement en anglais) est accessible à l'adresse makeyouruno.arduino.cc.

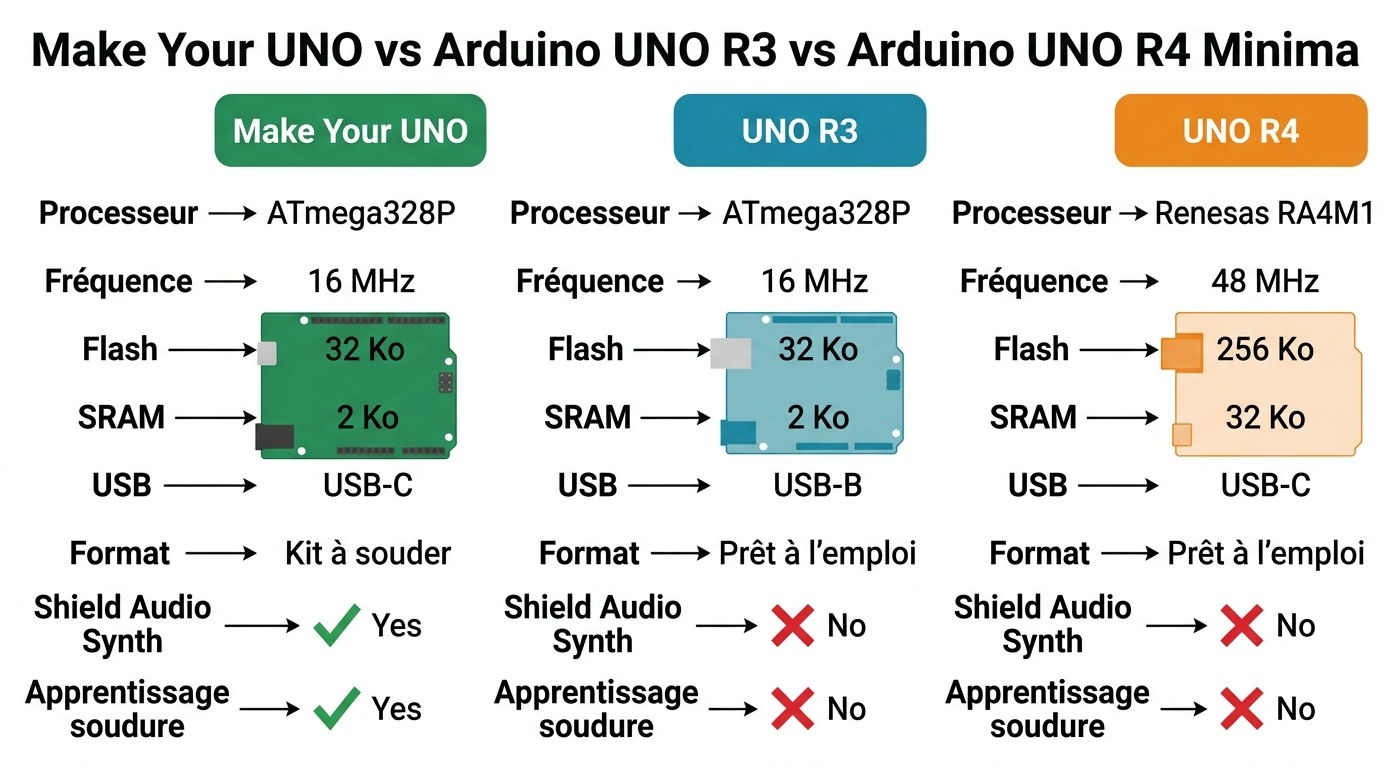

Comparaison Make Your UNO vs Arduino UNO R3 vs Arduino UNO R4 Minima

Pour quels projets utiliser le kit Make Your UNO ?

Initiation à la soudure en milieu scolaire

Même après plus de dix ans, l'Arduino UNO reste massivement utilisé dans l'enseignement. Le Make Your UNO Kit est le moyen idéal pour enseigner les circuits de base, les composants électroniques, la soudure et la programmation de microcontrôleurs. Les enseignants en technologie, en SNT ou en filière STI2D trouveront ici un support complet qui couvre à la fois le hardware et le software.

Synthétiseur audio éducatif

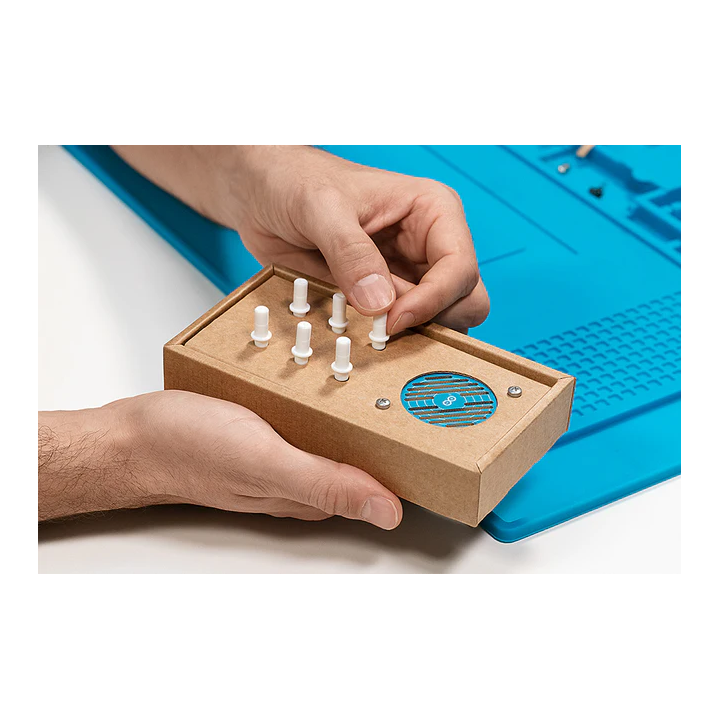

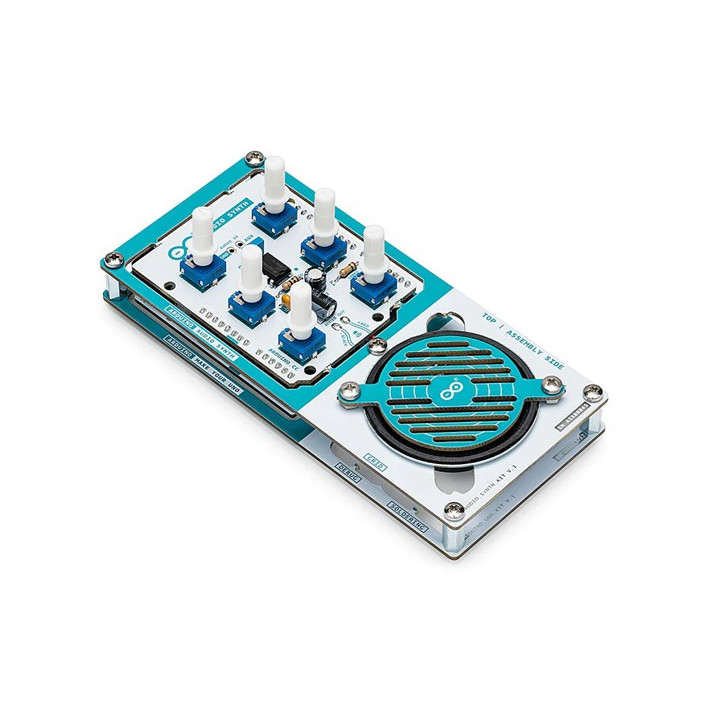

Le kit inclut un shield Audio Synth qui se fixe sur la carte UNO pour apprendre et expérimenter avec les synthétiseurs audio, un dispositif parfait pour jouer et expérimenter en classe comme un instrument pour des performances artistiques. Les six potentiomètres permettent de contrôler différents paramètres du signal audio en temps réel — un vrai terrain de jeu sonore.

Découverte des composants électroniques

Résistances, condensateurs céramiques, condensateurs électrolytiques, diodes, MOSFET, régulateurs de tension (LDO 3.3 V et 5 V), LEDs, quartz, connecteurs : le kit rassemble la plupart des composants fondamentaux de l'électronique. Chaque soudure est l'occasion de comprendre le rôle de chaque pièce dans le circuit global.

Ateliers FabLab et workshops maker

Le format progressif du kit (porte-clé → débug → UNO → synth) en fait un support idéal pour des ateliers de 2 à 3 heures en Fablab. Chaque participant repart avec sa propre carte Arduino fonctionnelle — pas mal comme souvenir d'atelier.

Cadeau pour maker ou adolescent curieux

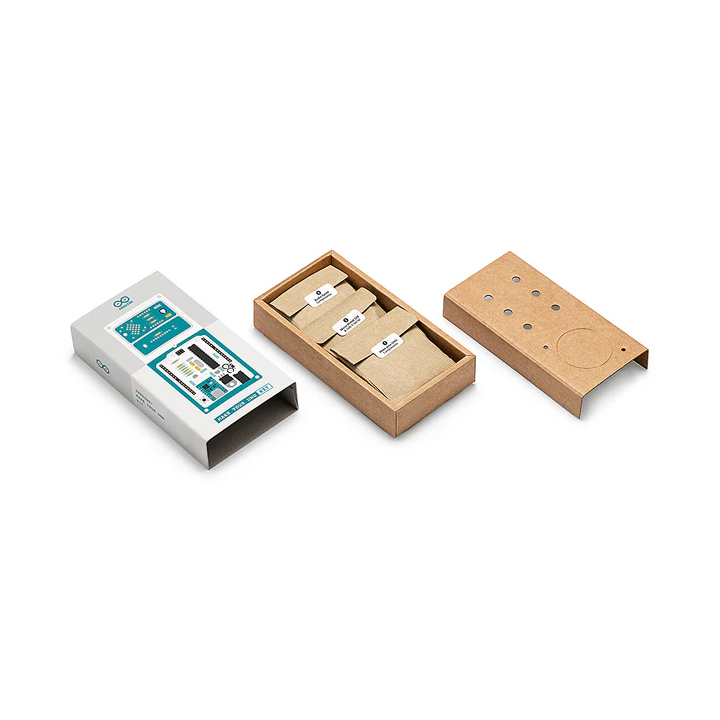

C'est certainement un très beau cadeau pour les fans d'Arduino ou à offrir à un adolescent qui s'intéresse à l'électronique. Le packaging soigné et le résultat final (une carte fonctionnelle + un synthé) donnent un vrai sentiment d'accomplissement.

Prototypage avec une carte UNO personnalisée

Une fois assemblée, la carte se comporte exactement comme un Arduino UNO R3. Vous pouvez y connecter des capteurs, des actionneurs, des shields Arduino et exploiter tout l'écosystème de bibliothèques Arduino pour vos projets de domotique, de robotique ou d'IoT (avec un shield WiFi ou Ethernet en complément).

Shields et accessoires compatibles

La carte Make Your UNO assemblée est compatible avec les shields conçus pour l'Arduino UNO R3. Vous pouvez y empiler des platines d'extension Ethernet, des cartes relais multi-canaux, des shields moteur pour piloter des servomoteurs et des moteurs DC, ou encore des platines d'affichage LCD/TFT.

Pour le soudage proprement dit, un poste de soudure avec réglage de température (entre 300 et 380 °C) et une panne fine conique ou biseautée est recommandé. De l'étain sans plomb diamètre 0,8 mm et un cordon USB-C compléteront le nécessaire. Ces accessoires sont disponibles en option sur notre site.

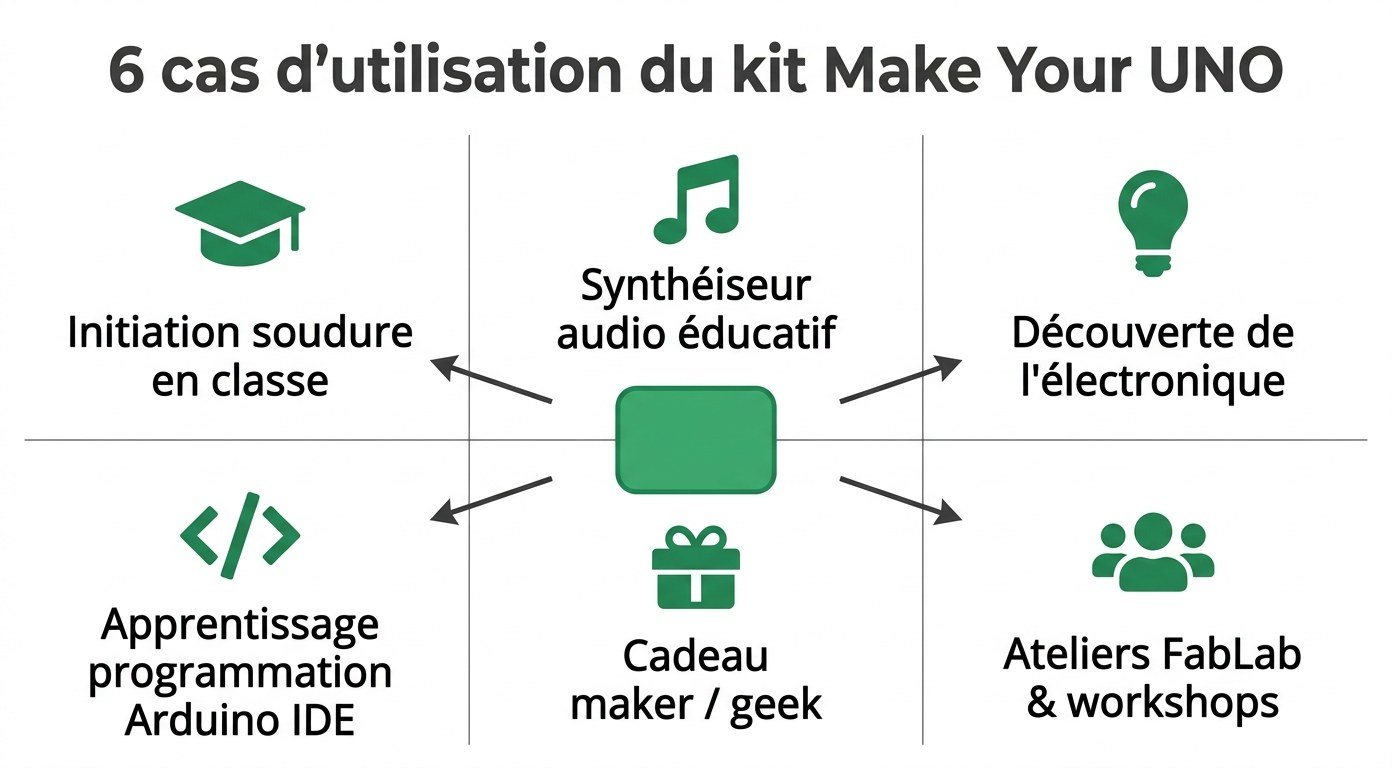

Six cas d'utilisation du kit Arduino Make Your UNO

Tutoriels et ressources pour démarrer

Guide interactif 3D — Make Your UNO

Arduino propose une plateforme dédiée avec un visualiseur 3D interactif qui vous guide étape par étape dans l'assemblage de chaque composant. Des vidéos complètent les instructions pour les étapes délicates. La documentation couvre à la fois le soudage et la programmation du synthétiseur.

Voir le guide interactif complet sur makeyouruno.arduino.cc

Documentation technique officielle — Arduino Docs

La page documentation Arduino Docs regroupe le datasheet complet du kit (24 pages), les schémas électriques, la nomenclature des composants (BOM) et les fichiers source du PCB. Indispensable pour comprendre chaque connexion de la carte en profondeur.

Voir la documentation complète sur docs.arduino.cc

Projets pour Arduino UNO — Arduino Project Hub

Une fois votre carte assemblée, explorez des centaines de projets communautaires sur Arduino Project Hub : clignotement de LED, capteurs de température, servomoteurs, communication sans fil, afficheurs LCD et bien plus. Votre Make Your UNO se comporte comme un UNO R3 classique et reste compatible avec tous ces projets.

Découvrir les projets sur Arduino Project Hub

Résumé des caractéristiques techniques

• Microcontrôleur principal : ATmega328P — AVR 8 bits RISC, 16 MHz
• Co-processeur USB : ATmega16U2 (bridge USB-série)
• Mémoire Flash : 32 Ko (dont 0,5 Ko pour le bootloader)
• SRAM : 2 Ko
• EEPROM : 1 Ko
• E/S numériques : 14 (dont 6 PWM)
• Entrées analogiques : 6 (ADC 10 bits)
• Courant max par broche : 20 mA (max absolu 40 mA)
• Tension de fonctionnement : 5 V
• Alimentation : USB-C (5 V) ou barrel jack 7-12 V (5,5 × 2,1 mm)
• Port USB : USB-C (via module série externe)
• Interfaces : UART, SPI, I²C (TWI)
• Connecteur ICSP : Oui (header 6 broches)
• Compatibilité shields : Arduino UNO R3
• Shield Audio Synth inclus : LM386, 6 potentiomètres 10 kΩ, haut-parleur
• Composants : Traversants (through-hole) — à souder
• PCB d'entraînement : Porte-clé + circuit de débogage
• Pièces de rechange : Condensateurs, LEDs, bouton-poussoir
• Programmation : Arduino IDE (1.8.x / 2.x)
• Guide d'assemblage : makeyouruno.arduino.cc (anglais uniquement)
• Fer à souder inclus : Non (à prévoir séparément)
• Câble USB-C inclus : Non (à prévoir séparément)
• Poids : 0,21 kg
• Origine : Conçu et fabriqué en Italie
• Référence fabricant : AKX00037
• Code-barres EAN : 7630049203433

Questions fréquentes

Faut-il un fer à souder pour assembler le kit Arduino Make Your UNO ?

Oui, un fer à souder et de l'étain sont indispensables mais ne sont pas inclus dans le kit. Nous recommandons une station de soudage avec réglage de température (300-380 °C) et une panne fine. De l'étain sans plomb de 0,8 mm de diamètre convient parfaitement pour les composants traversants du kit.

Le kit convient-il aux débutants n'ayant jamais soudé ?

Absolument. Le kit contient différentes cartes : en plus de la carte UNO, il inclut deux petites cartes supplémentaires qui permettent de s'entraîner à la soudure avant de passer à la carte principale. La progression est pensée pour que même un débutant complet puisse y arriver. Suivez le guide 3D complet et devenez maker en moins d'une heure.

La carte assemblée est-elle compatible avec les shields Arduino UNO ?

Oui, la carte Make Your UNO assemblée est compatible avec les shields prévus pour l'Arduino UNO R3. Le brochage, le format et les trous de montage sont identiques. Vous pouvez y empiler des shields Ethernet, relais, moteur, afficheur ou tout autre shield au format UNO.

Un câble USB est-il inclus dans le kit ?

Non. La carte utilise un connecteur USB-C pour la programmation et l'alimentation. Vous devrez prévoir un câble USB-A vers USB-C ou USB-C vers USB-C en fonction des ports de votre ordinateur. Nous proposons ce câble en accessoire optionnel.

En quelle langue est la documentation ?

Arduino propose un guide d'utilisation complet, uniquement en anglais, permettant l'assemblage et la programmation du kit. Le guide 3D interactif est suffisamment visuel pour que le niveau d'anglais requis reste basique — les illustrations et animations parlent d'elles-mêmes.

Quelles sont les différences entre le Make Your UNO et un Arduino UNO R3 classique ?

Les deux cartes utilisent le même microcontrôleur ATmega328P avec les mêmes spécifications. La différence majeure : le Make Your UNO utilise des composants traversants que vous soudez vous-même, tandis que le R3 est livré pré-assemblé avec des composants CMS. Le Make Your UNO remplace aussi le port USB-B par un USB-C et ajoute un shield synthétiseur audio, des PCB d'entraînement et des pièces de rechange.

Peut-on utiliser la carte pour des projets IoT ?

La carte en elle-même ne dispose pas de connectivité WiFi ou Bluetooth. Cependant, comme elle est compatible avec les shields UNO R3, vous pouvez ajouter un shield WiFi ou Ethernet pour connecter votre projet à Internet. Pour de l'IoT natif, les cartes Arduino MKR ou Arduino Nano ESP32 seront plus adaptées.

Le kit est-il adapté à un usage en classe avec plusieurs élèves ?

Parfaitement. Le format progressif (entraînement → débogage → carte principale → synthé) structure naturellement une séance de 2 à 3 heures. Chaque élève repart avec sa propre carte Arduino fonctionnelle, ce qui renforce la motivation et le sentiment d'appropriation du matériel.

Notre avis chez Lextronic

Le Make Your UNO Kit fait partie de ces produits qu'on aime recommander sans hésiter, surtout pour un usage pédagogique. La qualité des PCB est irréprochable — le PCB est de haute qualité, ce que l'on attend des cartes Arduino. L'approche progressive avec les quatre projets est bien pensée et la documentation 3D interactive reste un vrai plus pour guider les débutants.

Les points forts : l'apprentissage concret et progressif de la soudure sur composants traversants, le shield Audio Synth qui donne un résultat ludique et tangible, et la compatibilité totale avec l'écosystème Arduino UNO R3 une fois la carte assemblée. C'est aussi un cadeau original pour les passionnés de technologie.

Les points faibles : le fer à souder et l'étain ne sont pas inclus — il faudra investir dans un minimum d'outillage. La documentation est uniquement en anglais, ce qui peut freiner certains utilisateurs francophones, même si le guide 3D reste très visuel. Enfin, le rapport qualité-prix peut surprendre si on le compare au coût d'un Arduino UNO R3 pré-assemblé, mais on paie ici l'expérience éducative complète et le shield synth.

Avis expert Lextronic sur le kit Arduino Make Your UNO
