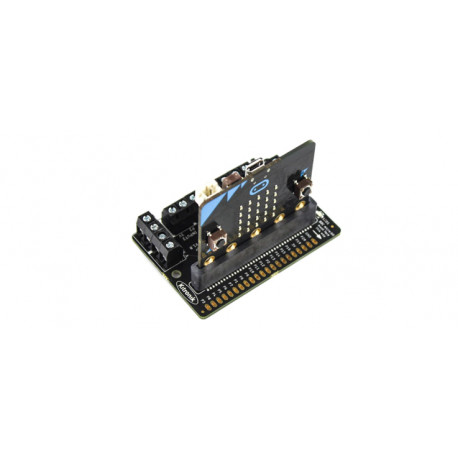

Carte commande de moteur pour carte microbit

Basé sur un DRV8833, cette platine compacte de chez Kitronik permet de piloter indépendamment jusqu'à 2 moteurs CC (en sens et vitesse) ou 1 moteur pas-à-pas bipolaire de 3V à 10,8V @ 1,5A max. (par moteur) depuis une carte micro:bit V1 ou V2 (à ajouter).

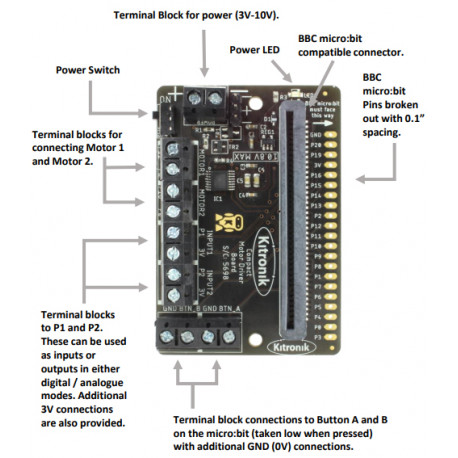

La carte dispose d'un connecteur Edge (pour enficher votre carte micro:bit) ainsi que de différents borniers à vis pour:

- Alimenter vos moteurs et votre carte BBC micro:bit (grâce à un étage de régulation intégré)
- Brancher vos moteurs (soit jusqu'à 2 moteurs CC ou 1 pas-à-pas bipolaire)
- Disposer de la reprise des ports P1 et P2 de la micro:bit
- Disposer de la reprise des boutons A/B de la micro:bit (pour utiliser des boutons déportés)

Tous les port d'E/S de votre carte micro:bit sont également disponibles sur une rangée de pastilles à souder au pas de 2,54 mm (prévoir connecteur mâle ou femelle).

La carte s'alimente depuis une tension de 3V à 10,8V (à prévoir). Votre source d'alimentation devra être capable de fournir au minimum 1,5 A ou 3A en cas d'utilisation de 2 moteurs CC.



Caractéristiques:

• Alimentation (moteur & micro:bit): 3V à 10,8 Vcc max. (à prévoir)
• Drivers pont en H DRV8833
• Pilotage de 2 moteurs CC ou 1 moteurs pas-à-pas (1,5A par moteur)
• Ports E/S sur pastilles à souder
• P1 et P2 sur bornier à vis
• Bouton A et B sur bornier à vis
• Connecteur Edge pour recevoir une BBC micro:bit (non livrée)
• Raccordement moteurs (non livrés) sur bornes à vis
• Dimensions: 68 x 46,5 x 17,6  mm



 La carte est livrée seule, sans module BBC micro:bit , ni moteur, ni alimentation qui seront à ajouter
