Extension prototypage M001

M001
Disponible
4,50 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


3,75 € HT

Cette extension est destinée à venir s'enficher au bas des boîtiers IoT M5 Basic, GRAY et FIRE. Elle vous permettra de récupérer les ports GPIO de ces derniers et de les ressortir sur un connecteur mâle 2x15 broches coudé au pas 2,54 mm et de disposer d'une zone de prototypage pastillées pour y souder vos propres composants.

L'extension BUS pour module IoT M5STACK et son connecteur

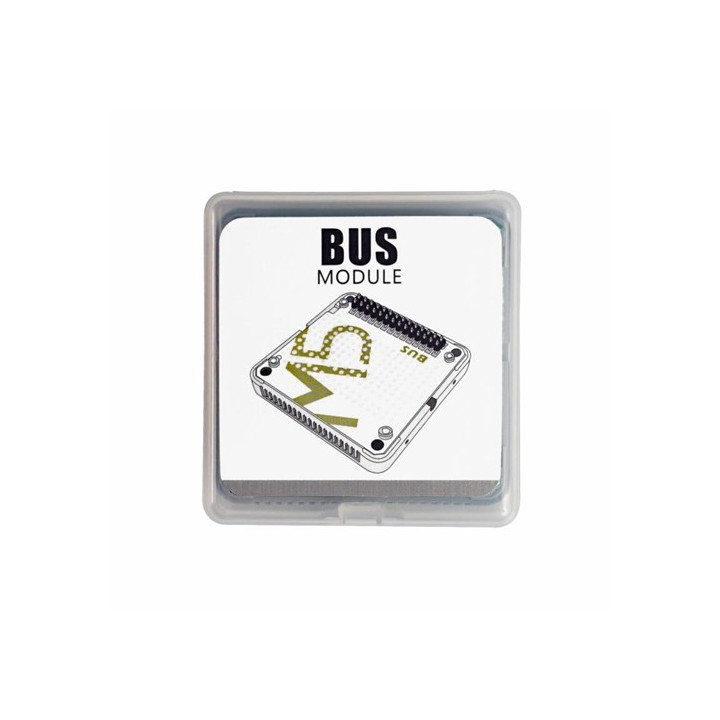

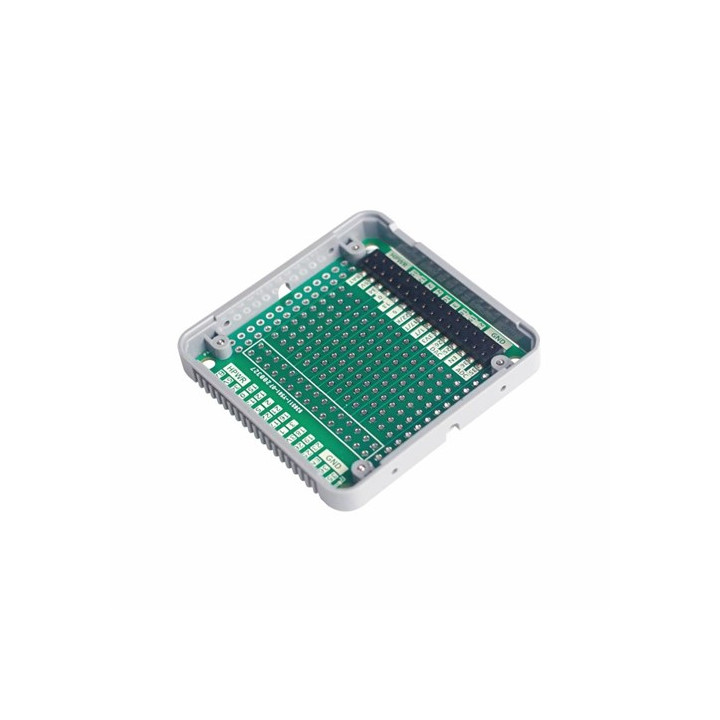

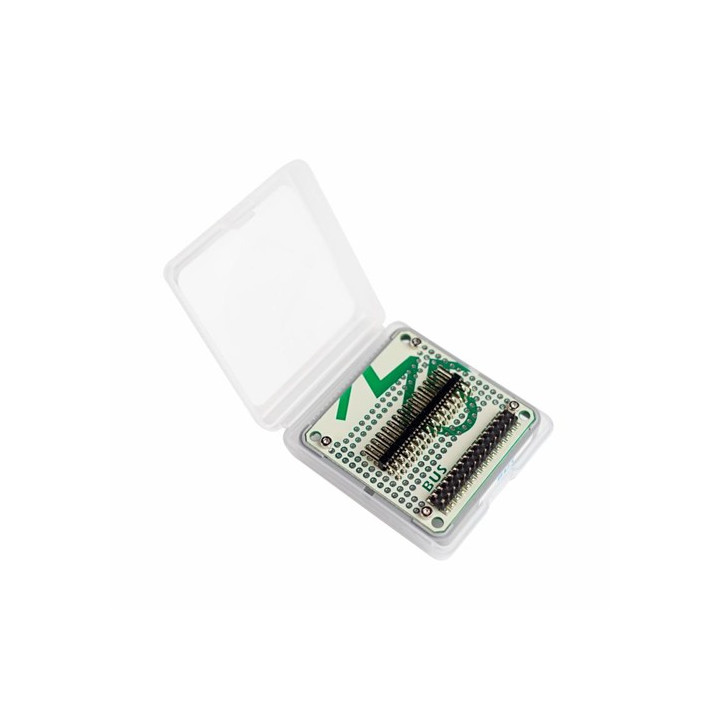

Livré dans une boite de rangement en plastique, avec un connecteur mâle 2 x 15 broches coudé (à souder par vos soins), l'extension BUS pour boîtiers IoT M5 ESP32 de chez M5STACK se présente sous la forme d'un circuit imprimé (fixé par 4 vis Hex sur un encadrement en plastique) qui est équipé d'un connecteur MBUS empilable mâle/femelle 2 x 15 broches (pré-soudé), d'une zone de prototypage pastillée (200 trous pré-étamés de Ø 1 mm) pour souder vos propres composants ainsi que d'un emplacement pastillée 2 x 15 pour y souder le connecteur livré.

Le connecteur vous permettra de faire ressortir les GPIO sur le côté de l'extension (pour une utilisation avec des straps flexibles M/F par exemple).

Brochage du connecteur MBUS:

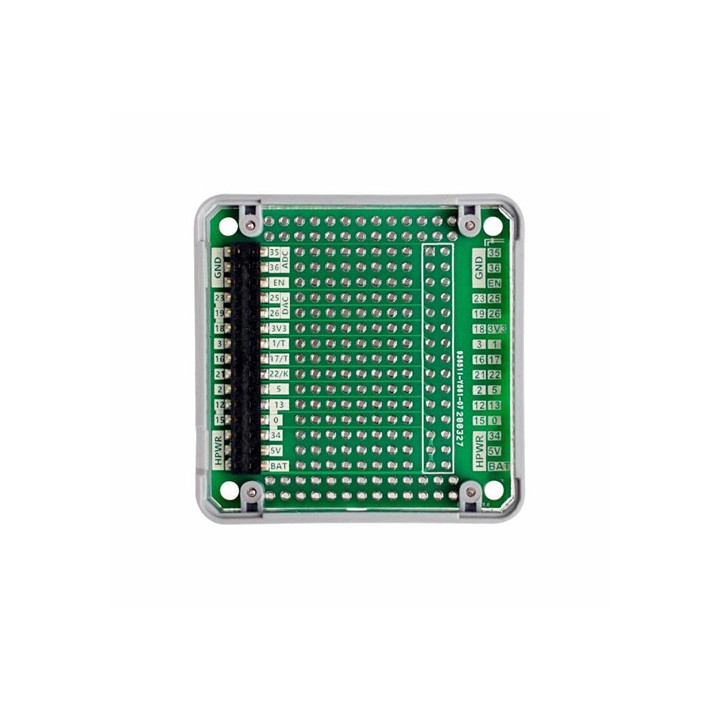

Détail des broches du connecteur MBUS

Si vous souhaitez utiliser le connecteur coudé, vous devrez casser les ergots plastiques se trouvant sur le côté de l'encadrement plastique (à l'aide d'une petite pince coupante non livrée) afin de le rendre accessible.


Explication de l'utilisation du connecteur coudé de l'extension BUS pour IoT M5STACK

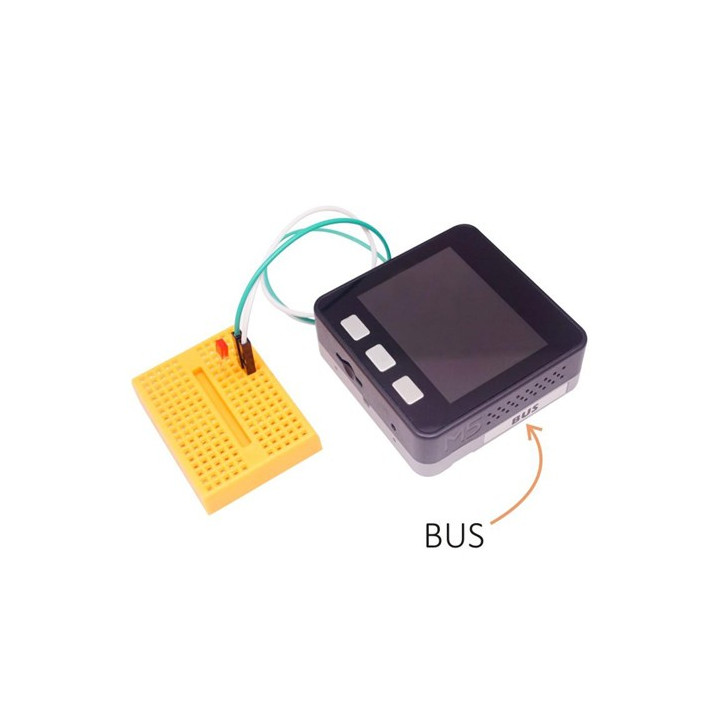

Exemple d'utilisation de l'extension BUS sur un boîtier de développement IoT ESP32 GRAY (non livré)



Caractéristiques:

  • Extension empilable
  • Zone de prototypage pastillée (pas 2,54 mm)
  • 200 trous pré-étamé (Ø 1 mm)
  • Connecteur mâle coudé 2x15 broches
  • Boitier plastique
  • Température d'utilisation 0°C à +40°C
  • Dimensions: 54 x 54 x 13 mm
  • Poids: 13 g
