Kit de développement Core2 ESP32 IoT K010

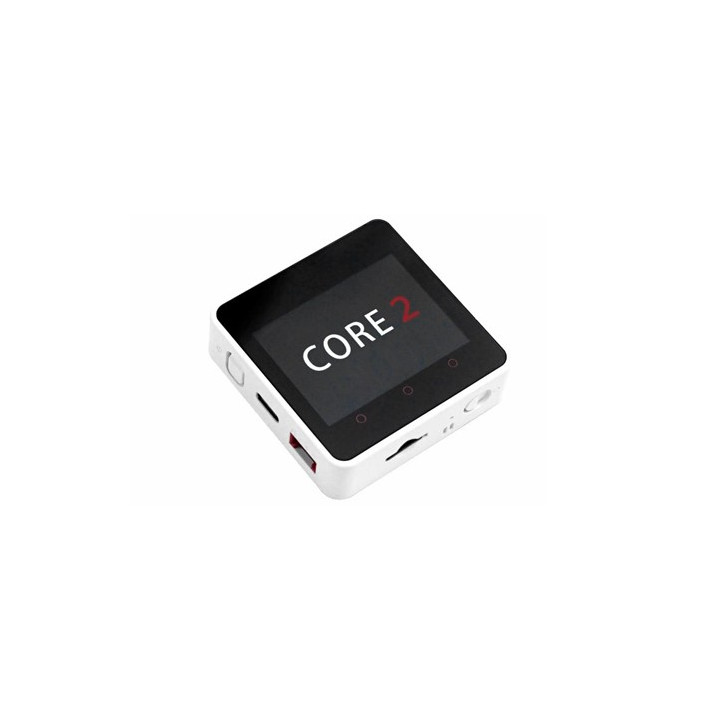

Livré dans une boite de rangement en plastique avec un petit manuel de démarrage rapide et un câble USB C (20 cm), le kit de développement Core2 ESP32 IoT se présente sous la forme d'un boîtier électronique carré (54 x 54 mm) qui intègre:


- Un ESP32 avec afficheur graphique 2" (320 x 240 pixels) tactile, un bouton Reset, un connecteur pour recevoir une carte microSD™ (d'une capacité max. de 16 GB - non livrée), un haut-parleur de 1 W avec amplificateur Audio, un connecteur USB type C (pour la programmation et la recharge), un circuit de gestion de charge pour batterie LiPo,  un moteur vibreur, un microphone, une horloge RTC, une centrale IMU 6 axes, ainsi qu'un connecteur au format Grove et un connecteur femelle 2 x 15 contacts (pour récupérer les GPIO et/ou empiler d'autres modules d'extensions).

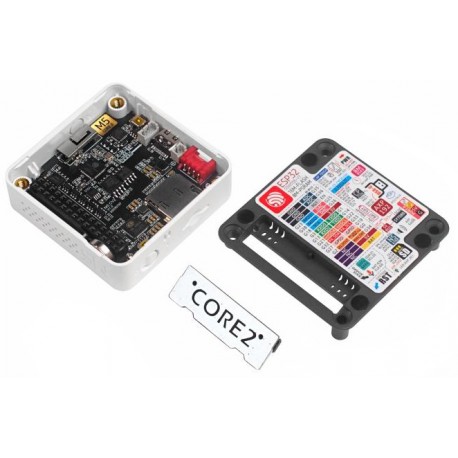

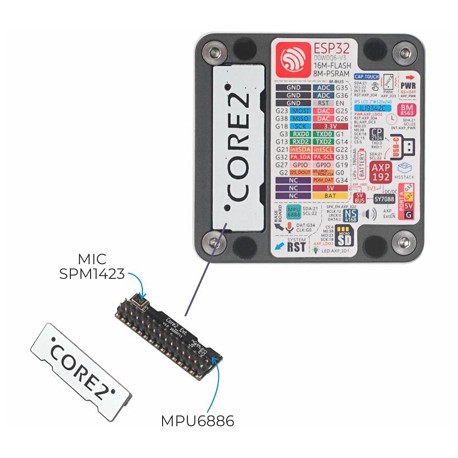

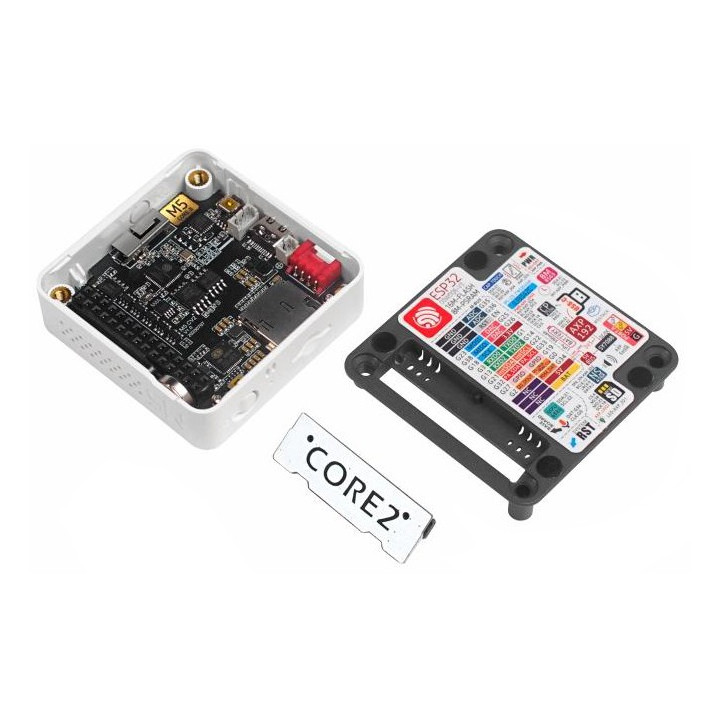

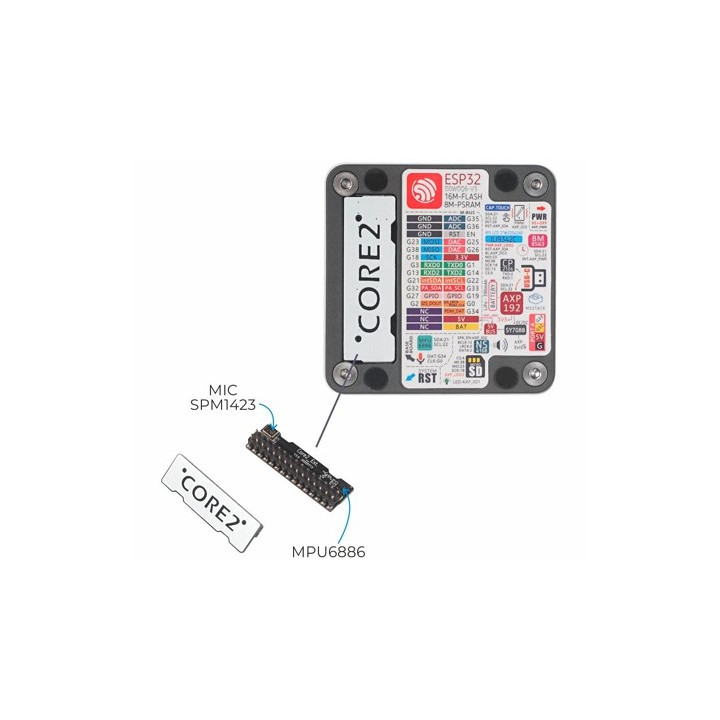

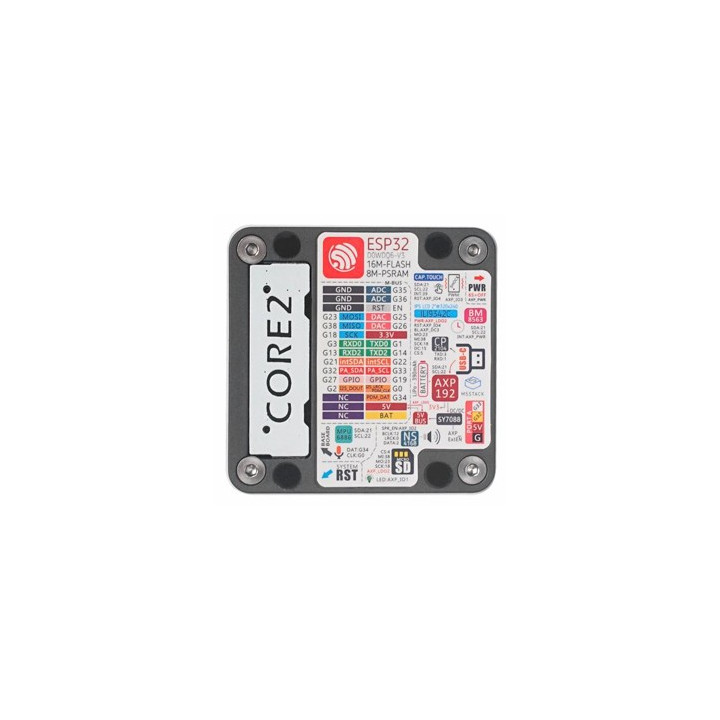

Une petite trappe associée à un petit circuit imprimé au dos du boitier permet d'avoir accès au connecteur d'extension des E/S. Ce circuit imprimé incorpore le capteur IMU 6 axes et le microphone. Si vous vous vous raccordez aux connecteurs d'extension, le petit circuit imprimé intégrant le capteur IMU 6 axes et le microphone devra être raccordé fil à fil au connecteur d'extension pour conserver l'usage du capteur IMU 6 axes et du microphone.








Le bas du boîtier est magnétique (grâce à la présence de 4 aimants disposés dans les coins). Elle dispose également de 4 pieds de protection en caoutchouc antidérapant ce qui vous permettra de poser ou fixer facilement sans outils le module sur une surface métallique. Cette partie intègre une batterie LiPo 3,7 V qui vous permettra d'alimenter et utiliser l'ensemble pour des applications autonomes.

A ce titre en raison des réglementations aériennes, le boitier Core 2 ESP32 IoT ne peut pas être exporté.


Le boitier Core2 ESP32 IoT est livré d'office avec un cordon USB type C qui vous permettra de le programmer par votre ordinateur via l'environnement de développement IDE compatible Arduino® ou MicroPython ou via UIFlow (qui s'apparente à une solution de programmation via des blocs graphiques).

Dès lors, il sera très facile de concevoir des objets communicants, des applications domotiques, des systèmes embarqués avec liaison Bluetooth™ et WiFi à l'aide du modules Core2 ESP32 IoT.

Caractéristiques:

• ESP32-DOWD-V3 Dual Core @ 240MHz, 600DMIPS, 520KB SRAM
• 16 MB de Flash
• 8 MB PSRAM
• Connexion Wi-Fi et Bluetooth
• Antenne intégrée
• Alimentation: 5 Vcc / 500 mA (via USB type C)
• Batterie LiPo 3,7V @ 390 mAh (intégrée)
• 1 connecteur Grove (I2C/GPIO/UART)
• 1 connecteur femelles 2 x 15 broches (pour GPIO)
• Afficheur LCD TFT couleur 2" de 320 x 240 pixels (ILI9342C)
• Dalle tactile FT6336U
• DC-DC Boost SY7088
• USB chip: CP2104
• Horloge RTC: BM8563
• IMU 6 axes: MPU6886
• Microphone: SPM1423
• I2S amplificateur: NS4168
• La centrale IMU et le microphone sont sur une platine Core2 (à insérer sur le module principale)
• 1 haut-parleur 1 W (0928) avec circuit d'amplification
• 1 Led d'état verte
• 1 connecteur microSD™: capacité max supportée 16 GB
• 1 bouton Reset/Power
• Boitier plastique noir
• Température d'utilisation 0°C à +40°C
• Dimensions: 54 x 54 x 16 mm
• Poids: 52 g
