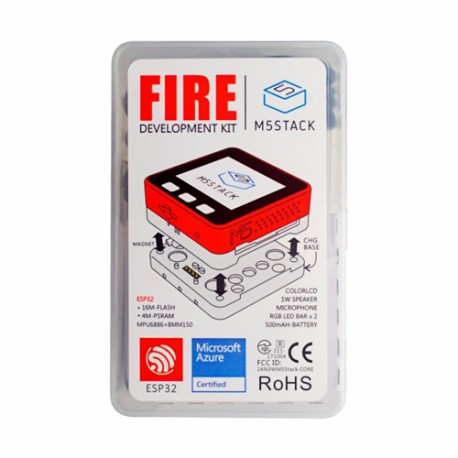

Boite de rangement du Kit de développement IoT ESP32 FIRE

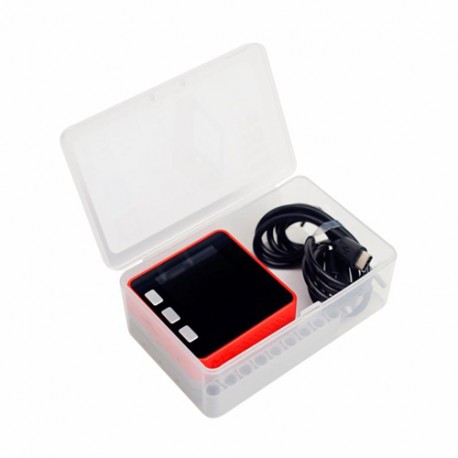

Contenu du Kit de développement IoT ESP32 FIRE
Détail du Kit de développement IoT ESP32 FIRE

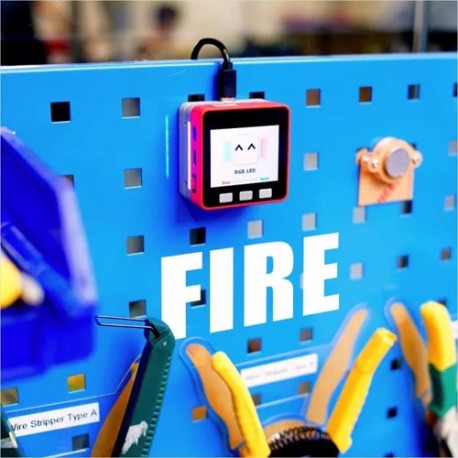

Exemple d'utilisation du kit de développement IoT ESP32 FIRE

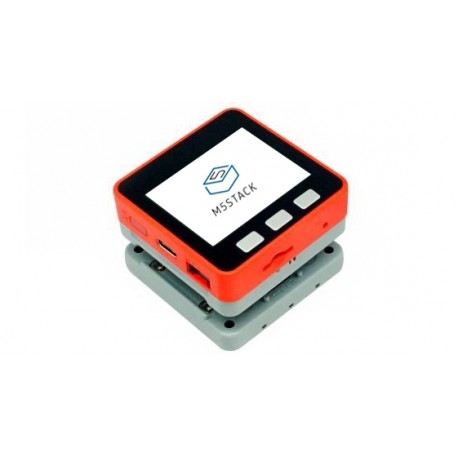

Kit de développement ESP32 IoT FIRE K007

K007
Disponible
54,84 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


45,70 € HT

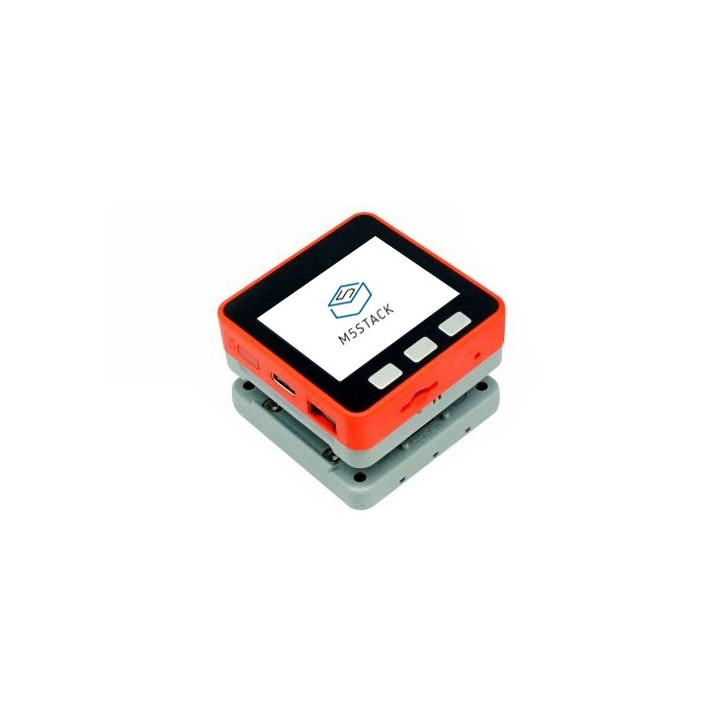

Le module ESP32 IoT FIRE se présente sous la forme d'un petit boitier doté d'un afficheur TFT couleur graphique 2" avec capteur IMU 9 axes et mémoire 4 MB additionnelle. Architecturé sur la base d'un ESP32 (avec communication WiFi et Bluetooth™) il s'apparente à un système de développement spécialement conçu pour les applications IoT.

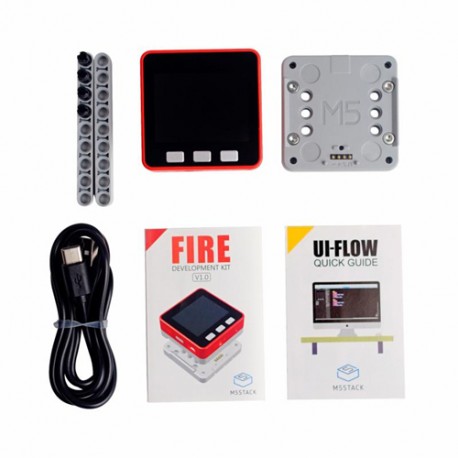

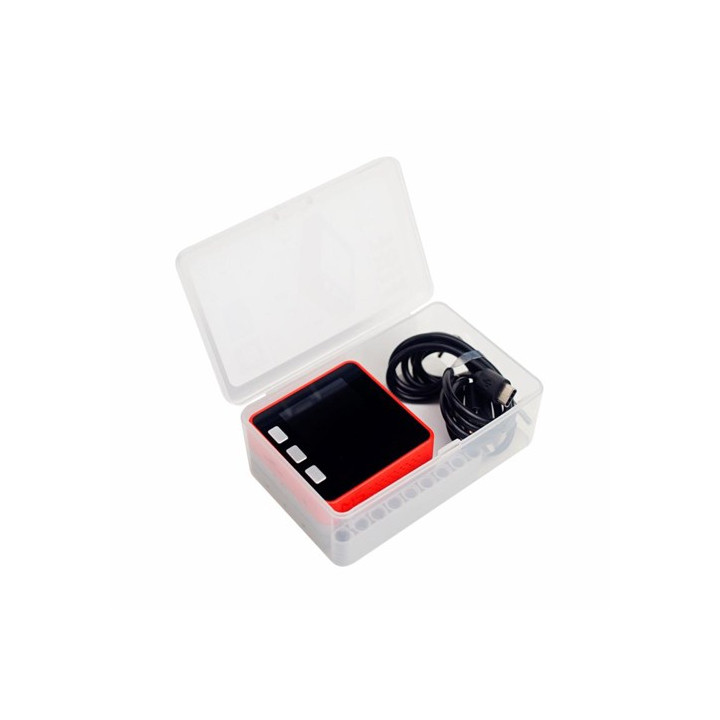

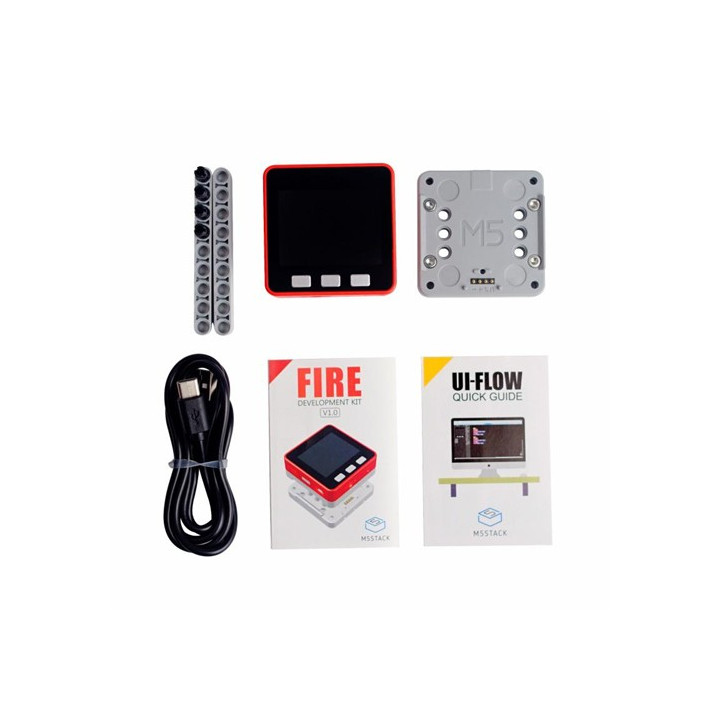

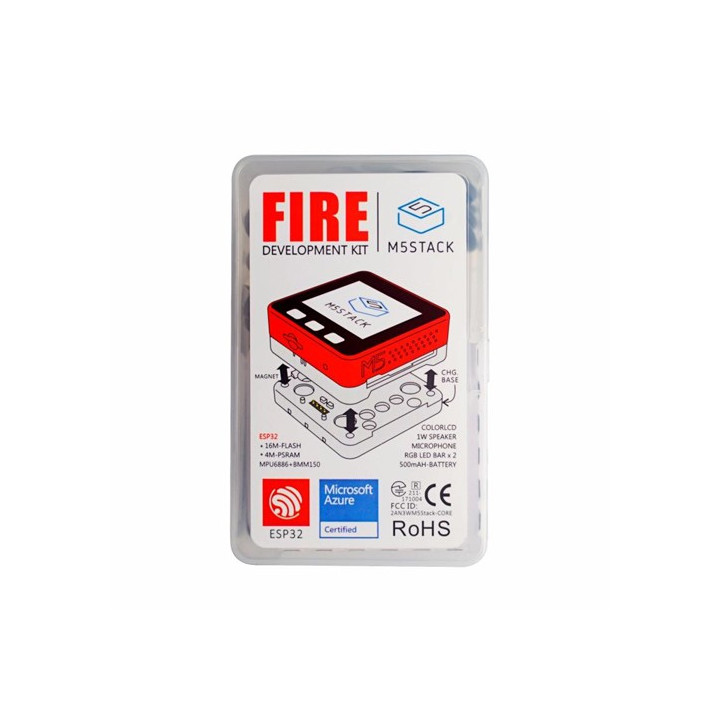

Livré dans une boite de rangement en plastique avec 2 petites notices d'introductions, un câble USB C (1 m), une clef Hex et 2 barres de montage avec 5 supports compatibles LEGO®, le kit de développement ESP32 IoT FIRE se présente sous la forme d'un module électronique carré (54 x 54mm) qui se compose de 3 parties:



Kit de développement IoT ESP32 FIRE

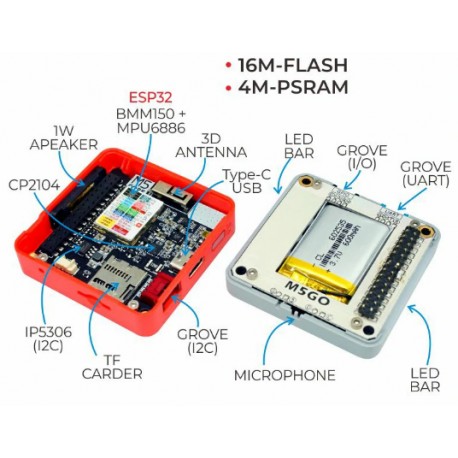

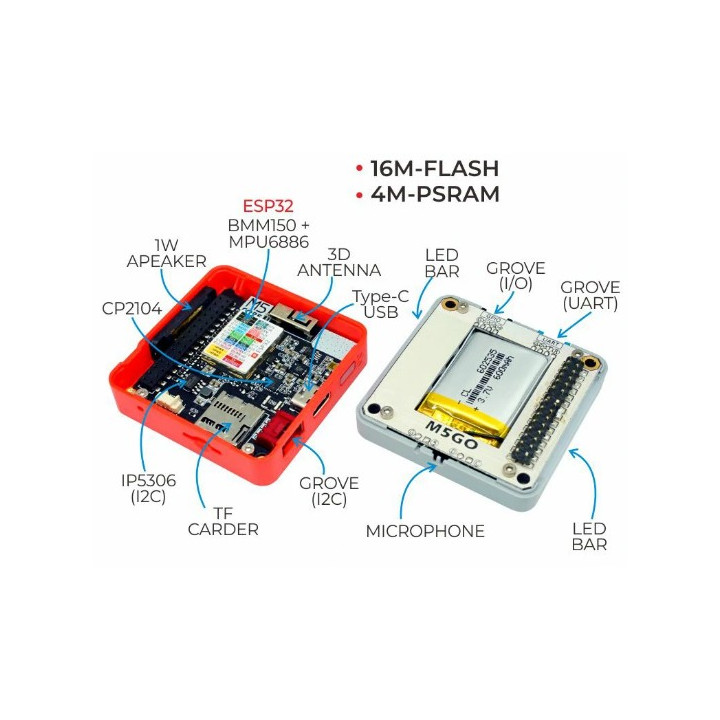

- Une partie haute "M5 CORE" qui intègre un ESP32 avec mémoire additionnelle PSRAM 4 MB, un capteur IMU 9 axes (composé d'un magnétomètre 3 axes BMM150 et d'un accéléromètre et gyroscope 3 axes MPU6886), un afficheur graphique 2" (320 x 240 pixels), un bouton Reset, 3 boutons poussoirs, un connecteur pour recevoir une carte microSD™ (d'une capacité max. de 16 GB - non livrée), un haut-parleur de 1W avec amplificateur Audio, un connecteur USB type C (pour la programmation et la recharge), un circuit de gestion de charge pour batterie LiPo, un connecteur au format Grove ainsi qu'un connecteur femelle 2 x 15 contacts (pour récupérer les GPIO et/ou empiler d'autres modules d'extensions).


- Une partie centrale "M5 GO" qui comprend un connecteur mâle 2 x 15 contact (à enficher sur le connecteur femelle du M5 CORE), 2 connecteurs Grove additionnels (GPIO et UART), un microphone, 2 barres de 5 Leds RVB réparties sur 2 côtés du M5 GO et une batterie LiPo grande capacité (3,7 V @ 500 mAh).

A ce titre en raison des réglementations aériennes, le boitier ESP32 GRAY IoT ne peut pas être exporté.

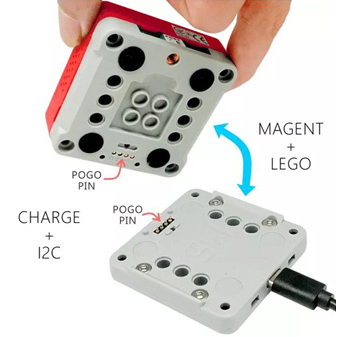

Le bas de cette partie est magnétique grâce à la présence de 4 aimants disposés dans les coins (avec pieds de protection en caoutchouc). Elle dispose de 6 trous et d'un support compatible LEGO®, ce qui vous permettra de fixer au choix l'ensemble sur une surface métallique ou sur une structure LEGO® (non livrée). Un connecteur POGO 4 broches également présent permet une connexion avec la partie basse. A noté que cette partie M5 GO est livrée déjà fixée au M5 CORE par 4 vis Hex.

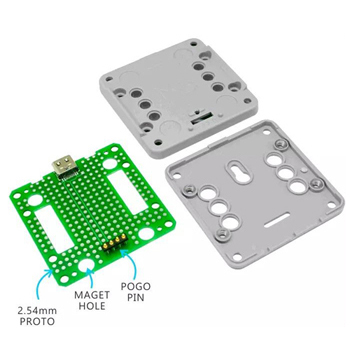

Une partie basse qui une fois démontée (à l'aide de la clef Hex livrée) laisse apparaître une large zone de prototypage pastillée au pas de 2,54 mm qui vous permettra de souder vos propres composants. Ce circuit comprend un connecteur POGO 4 broches ainsi qu'un connecteur USB type C pour recharger l'accus de la partie M5 GO ou avoir accès au port I2C. Cette partie se fixe très simplement par aimantation au 2 premières. Elle est également magnétique, dispose de 4 pieds de protection en caoutchouc et 6 trous compatibles LEGO®.


Partie basse du kit de développement IoT ESP32 FIRE


Le boitier ESP32 IoT FIRE est livré d'office avec un cordon USB type C qui vous permettra de le programmer par votre ordinateur via l'environnement de développement IDE compatible Arduino® ou MicroPython ou via UIFlow (qui s'apparente à une solution de programmation via des blocs graphiques).


Exemple de programmation sous UIFlow


Dès lors, il sera très facile de concevoir des objets communicants, des applications domotiques, des systèmes embarqués avec liaison Bluetooth™ et WiFi à l'aide du modules ESP32 GRAY IoT.


Caractéristiques:

  • ESP32 Dual Core @ 240MHz, 600DMIPS, 520KB SRAM
  • 16MB de Flash
  • 4 MB PSRAM
  • Connexion Wi-Fi et Bluetooth
  • Antenne intégrée
  • Alimentation: 5 Vcc / 500 mA (via USB type C)
  • Batterie LiPo 3,7V @ 500 mAh (intégrée dans la partie M5 GO)
  • 1 connecteur Grove (I2C/GPIO/UART)
  • 1 connecteur Grove (UART)
  • 1 connecteur Grove (GPIO)
  • Afficheur LCD TFT couleur 2" de 320x240 pixels (ILI9342C)
  • 1 haut-parleur 1W (0928) avec circuit d'amplification
  • 1 microphone
  • 1 connecteur microSD™: capacité max supporté 16 GB
  • Compas 3 axes (BMM150)
  • Accéléromètre 3 axes et gyroscope 3 axes (MPU6886)
  • 10 Leds RVB (2 barres de 5 Leds)
  • 1 bouton Reset/Power
  • 3 boutons poussoirs
  • Boitier plastique noir
  • Température d'utilisation 0°C à +40°C
  • Dimensions: 54 x 54 x 30,5 mm
  • Poids: 62.3 g
