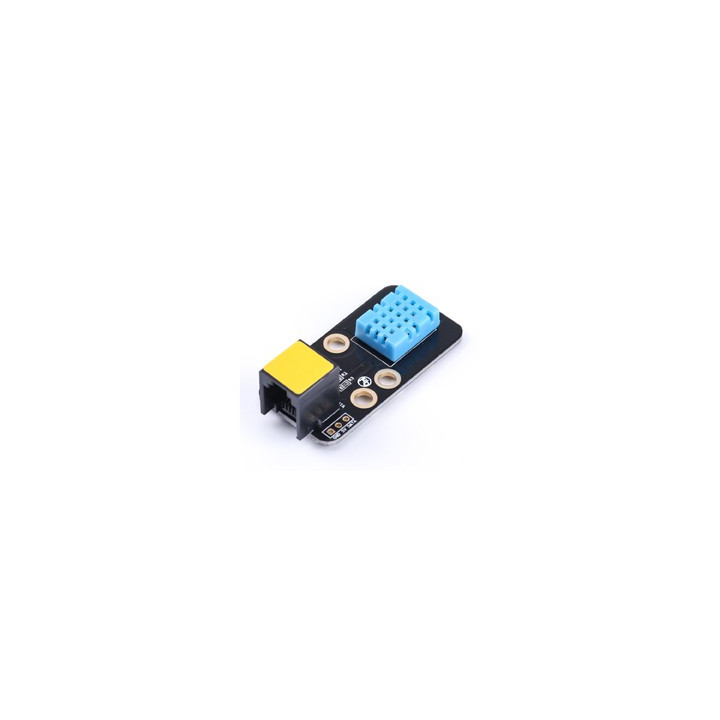

Capteur Me Temperature - Humidity Sensor V1 11032

Idéalement conçu pour la réalisation de petits robots mobiles ludiques, ce module fait office de capteur d'humidité et de température. Interfaçage via port pseudo 1-Wire™.

Avantages:
- Faible consommation
- Trous de fixation compatibles avec les pièces mécaniques Makeblock
- Sortie numérique (totalement calibrée)
- Raccordement sur connecteur RJ25
- Possibilité de souder un connecteur 3 broches (non inclus) via pistes pastillées prévues

Le module est destiné à être raccorder directement sur l'un des ports RJ25 (avec repère jaune) d'une base "Me Orion BaseBoard" (non inclus) ou sur une base équipé d'un microcontrôleur (Arduino, CUBLOC, PIC, etc...) en utilisant les sorties à souder.

Caractéristiques:
- Alimentation : 5Vcc
- Consommation: 2,5 mA
- Température de mesure: 0 à 50°C (± 2°C)
- Humidité mesurée: 20 à 90% HR ± 5%
- Précision: 1% HR - 1°C
- Pilotage via port numérique
- Dimensions: 51 x 24 x 18 mm
- Poids: 9 g

Le module est plus spécialement conçu pour les plate-formes programmables Makeblock ou arduino™. Il dispose d'un connecteur RJ25 vous permettant de le relier (via un cordon à ajouter) rapidement et sans soudure à une platine de développement Makeblock.

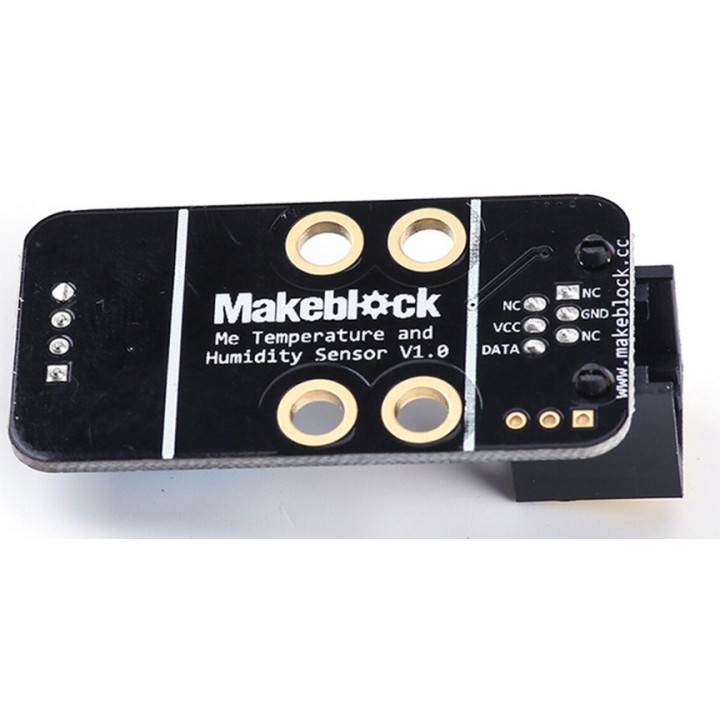

Le module dispose de 4 trous de fixation. A noter également la présence de pastilles au pas de 2.54 mm vous permettant de récupérer les signaux de ce dernier en soudant des connecteurs (non livrés) pour une utilisation universelle si nécessaire.







Que vous faut il pour concevoir un robot ?

En premier lieu au choix:

1) Une platine arduino uno-328 (ou compatible) + une platine "Me UNO Shield"

ou

2) Une platine "Me ORION Base Board"


Puis ensuite...


3) Un ou deux moteurs "cc" Makeblock (dont les câbles pourront s'enficher directement dans
les connecteurs de la platine "Me Base Shield V2.0" (sans aucun opération de soudure)

4) Des cordons Makeblock

5) Le module ultrason "Me Ultrasonic Sensor" que vous pourrez compléter par d'autres
modules Makeblock (si vous voulez ajouter des systèmes d'affichage, divers capteurs,
des boutons-poussoirs, des joysticks, etc...)

6) Si vous désirez piloter plus que 2 moteurs, ajoutez des modules Makeblock dédiés à
la commande de moteurs "cc".

7) Concevez la structure mécanique de votre robot grâce à une offre complète de pièces
spécialement conçues pour cet usage.
