Platine avec borniers KITRONIK 5651 pour prototypage facile sur carte microbit

Rupture de stock

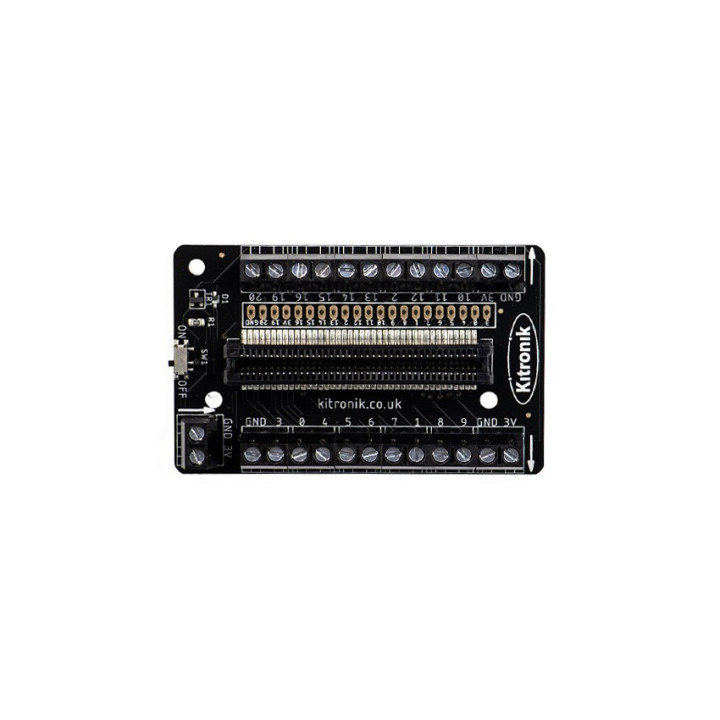

Platine Kitronik 5651 borniers pour carte micro:bit

Référence KITRO5651

12,50 € TTC

10,42 € HT

Dont 0,04 € d'eco-participation déjà incluse dans le prix

Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

Cette platine intègre un connecteur Edge spécialement conçu pour recevoir une carte micro:bit (non livrée) afin de pouvoir en ressortir les différents ports d'entrées/sorties sur des borniers à vis avec reprise sur pastilles au pas de 2.54 mm.

La platine KITRONIK 5661 avec borniers pour microbit est idéale pour réaliser des montages de prototypage avec votre carte micro:bit (non livrée). Pour ce faire, il vous suffira d'enficher cette dernière sur le connecteur Edge prévu à cet effet afin de pouvoir en récupérer tous les ports d'entrées/sorties ainsi que 2 sorties d'alimentation 3 V (le tout sur 2 rangées de borniers à vis).

Si besoin la platine dispose également d'une reprise de ses GPIO sur une rangée de pastilles au pas de 2,54 mm (dans ce cas un connecteur mâle ou femelle, non livré, sera à prévoir et à souder par vos soins).

Détail de la platine bornier KITRO5651 pour micro:bit

La platine dispose également d'une entrée sur un bornier supplémentaire pour y raccorder une source d'alimentation externe comme un bloc de pile par exemple (non livrée) ainsi que d'un interrupteur M/A à glissière et d'une Led d'état (idéal pour effectuer vos branchements hors alimentation en toute sécurité).

Il vous suffira juste de prévoir un tournevis plat, du fil, des actionneurs, des capteurs et d'un peu d'imagination pour réaliser vos montages.

Compatible BBC micro:bit (uniquement)
Avec connecteur Edge
Entrée alimentation sur bornes à vis: 3,3 V max. (non livrée)
Avec interrupteur et Led d'état
GPIO et 2 sorties alimentation sur 2 rangées de 12 borniers à vis
Reprise des GPIO et alimentation sur 21 pastilles (pas 2,54 mm)
Dimensions: 80 x 50 mm

Exemple d'utilisation de la platine bornier KITRO5651 pour micro:bit
Exemple d'utilisation (piles, coupleur, micro:bit, bouton-poussoir, moteur et fils ne sont pas livrés)

ATTENTION sur l'entrée alimentation externe, cette platine ne dispose ni d'un étage de régulation, ni d'une quelconque protection (inversion de polarité ou surtension) par conséquence la tension max. admissible ne doit pas dépasser 3,3 V au risque d'endommager définitivement votre carte BBC micro:bit.
