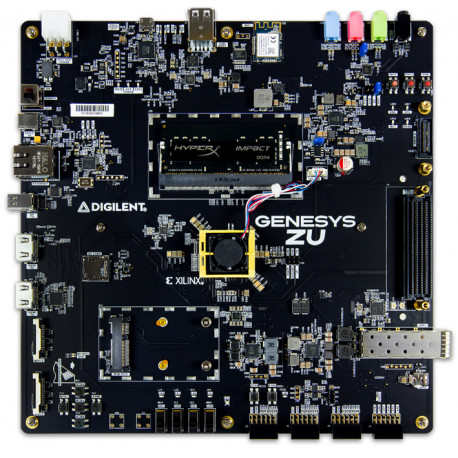

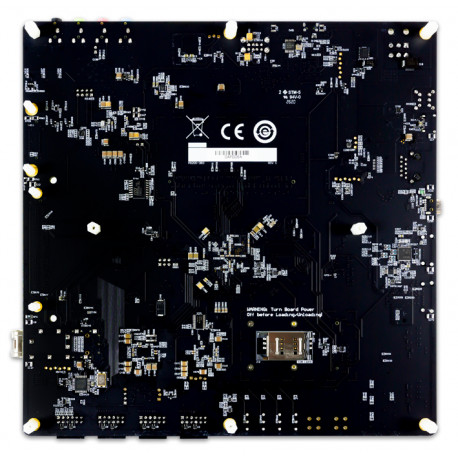

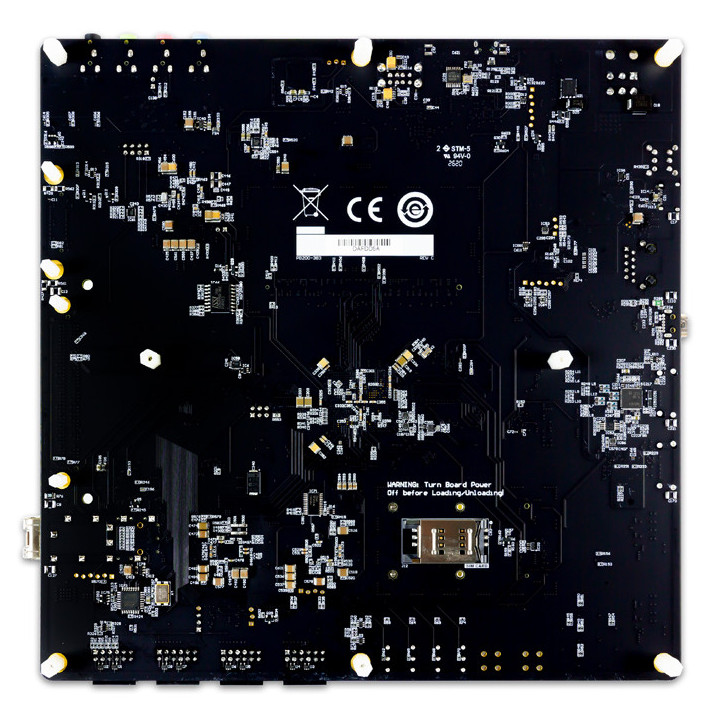

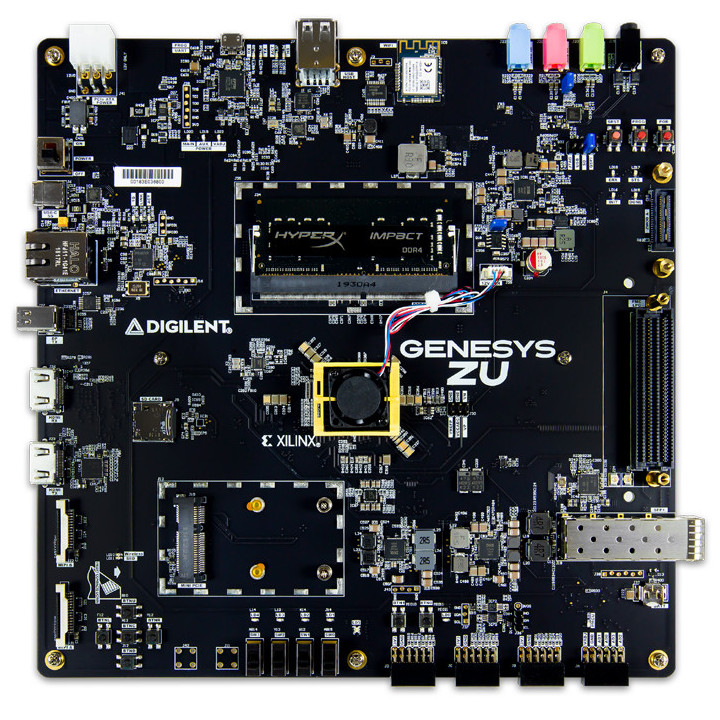

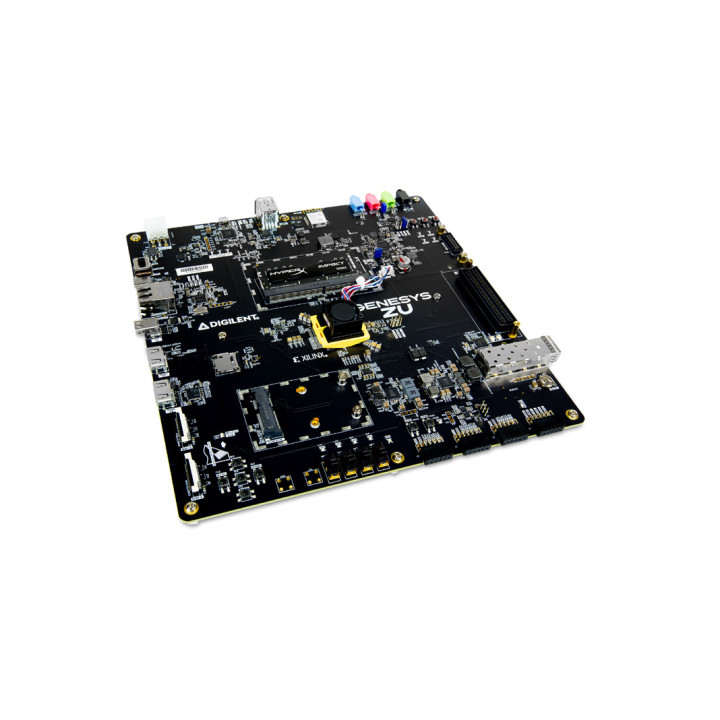

Platine Genesys ZU-5EV : Zynq Ultrascale+ MPSoC

 La platine Genesys ZU-5EV est spécialement conçue pour le traitement vidéo haute définition ainsi que pour les applications multimédia et les Systèmes d'Assistance de Conduite Automobile (ADAS) ou encore les systèmes de surveillance et autres applications de vision embarquées. La carte Genesys ZU-5EV est dotée d'un FPGA Xilinx Zynq® UltraScale+™ MPSoC (Multi-Processing System on Chip). Le ZU5EV est équipé d'une application avec processeur quadricœur Arm® Cortex®-A53, processeur double cœur Cortex-R5 en temps réel, d'une unité de traitement graphique Mali™-400 MP2, compatible 4KP60 H.264/H.265 codec vidéo et d'une logique programmable FinFET+ 16 nm.

La platine bénéficie de multiples périphériques embarqués, d'emplacements DDR4 faciles à mettre à niveau, d'un Mini PCIe, d'un connecteurs microSD™, de multi-caméras, d'un codec vidéo, d'émetteurs-récepteurs GTH acceptant une source HDMI, Sink et 10G SFP+ afin de prendre en charge un grand nombre de cas d'utilisation.

Différents ports spécialisés, y compris les ports d'extension FMC Gigabit, Pmod et les ports de module d'extension haute vitesse compatibles SYZYGY pour les nouveaux modulesZmods, permettent une extension flexible et un accès facile à un large écosystème de modules complémentaires, parfaits pour l'évaluation et le prototypage rapide.


Caractéristiques

- XCZU5EV-SFVC784-1-E (avec radiateur et ventilateur)
  Quad-core ARM® Cortex-A53 Application Processing Unit
  Dual-core ARM® Cortex-R5 Real-Time Processing Unit
  Mali-400 MP2 graphics processing unit
  256K logic cells

- Mémoires:
  Module SODIMM 4 GiB DDR4
  Flash ISSI 256 MB SNOR
  Conneteur MicroSD™

- Connectivités:
  USB Type-C 3.1 Gen1 Dual-Role Device
- MiniPCIe / mSATA dual slot
  USB 2.0 Host

- Connectivité réseau:
  Wifi 2.4 GHz embarqué
  Ethernet 1G w/IEEE 1588
  Connecteur SIM card
  WLAN/WWAN/LoRa: option - MiniPCIe
  SFP+ 10G Ethernet

- Multimedia:
  1.2a Dual-Lane Display Port
  2 x Pcam Dual-Lane
  Audio Codec
  H.264/H.265
  HDMI Source
  HDMI Sink

- Extensions:
  1 x FMC expansion connector
  1 x FMC Gigabit
  1 x SYZYGY port
  4 x Pmod ports

- GPIO:
   LED, Buttons, Switches



Applications typiques

- Systèmes de connaissance de la situation
- Système de surveillance/Reconnaissance
- Vision intelligente
- Manipulation d'images
- Superposition graphique
- Interface Homme-machine
- ADAS automobile
- Traitement vidéo
- Affichage interactif


Démos et applications

Installation des fichiers Vivado, Xilinx SDK et Digilent Board
Remarque : lors de l'installation de Vivado, assurez-vous d'inclure la prise en charge des pièces Zynq Ultrascale+.
Remarque : les projets Digilent pour le Genesys ZU ne sont actuellement pris en charge que dans Vivado 2019.1.


Premiers pas avec Vivado IP Integrator
Remarque : Ce guide a été écrit à l'origine pour les cartes Zynq non-Ultrascale et les cartes utilisant Microblaze. Le flux pour Ultrascale Zynq est en grande partie le même que pour le non-Ultrascale Zynq. Le cœur IP « Zynq Ultrascale+ MPSoC » doit être utilisé à la place du « système de traitement ZYNQ7 ».


Premiers pas avec la carte Genesys ZU
Projet Genesys ZU Out-of-Box Vivado
Projet Genesys ZU Out-of-Box Petalinux
Projet de démonstration HDMI Genesys ZU 5EV


Contenu livré

1 x platine Genesys ZU-5EV : carte de développement MPSoC Zynq Ultrascale+
1 x Alimentation, Bureau, 12V, 8A, avec connecteur PCIE
1 x Câble IEC, UE, 1,2 mètre
1 x Câble USB A VERS MICRO B
1 x Câble, USB, A vers Type C, 15 cm
1 x JTAG HS1
1 x Bon pour les cœurs IP Xilinx MIPI CSI-2
