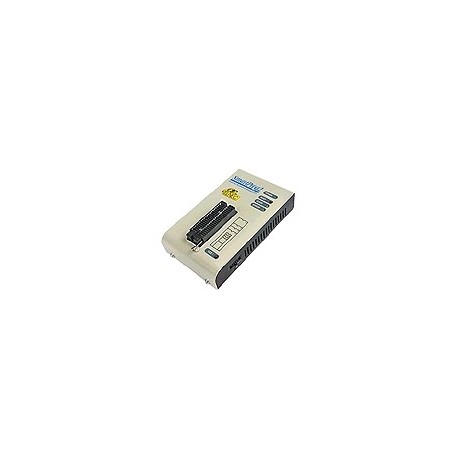

Programmateur universel "SmartProg2"

Programmateur universel "SmartProg2"

60-0038
Disponible
526,80 € TTC

Dont 0,12 € d'eco-participation déjà incluse dans le prix


439,00 € HT

Modèle 40 broches 33907 composants supportés

Le "SmartProg2" fait parti des programmateurs professionnels universels "nouvelle génération" conçus par la société Elnec. Très compact et ultra-rapide, ce dernier se connecte au port USB 2.0 ou 1.1 de votre compatible PC afin de supporter plus de composants différents (mémoires, microcontrôleurs PIC®, microcontrôleurs AVR®, etc...).


Bénéficiant d'une garantie de 3 ans, le SmartProg2" dispose également d'un petit connecteur spécialisé permettant la programmation de certains types de microcontrôleurs en mode "ISP". Son électronique de commande révolutionnaire lui permet de générer des niveaux logiques, des "tirages" bas ou haut, des masses, deux tensions programmables sur la plupart des broches de son support à force d'insertion nulle. L'avance indéniable de cette conception lui permet ainsi de programmer un très grand nombre de composants DIL 40 broches sans aucune adjonction d'adaptateur ou de module spécifique.





Mieux encore, tout nouveau composant DIL (40 broches max.) pourra dès lors être supporté par simple modification du logiciel de commande par ELNEC, donnant au "SmartProg2" une évolutivité et une flexibilité sans précédente. De plus ce dernier ne se contente pas d'être un "simple" programmateur puisqu'il peut aussi faire office de testeur de composant TTL/CMOS et de mémoires statiques. Le "SmartProg2" effectue un test de positionnement du composant à programmer ainsi qu'un test de contact (faible contact d'une ou plusieurs des pattes) avant chaque programmation. Cette caractéristique associée à une auto-détermination de certains types de composants permet d'éviter autant que faire ce peut des destructions de pièces suite à une erreur de manipulation de la part de l'opérateur.



Les tensions d'alimentation et de programmation de ce dernier sont entièrement générées numériquement de telle sorte que la valeur de celles-ci puisse être volontairement limitée par le programmateur pour pouvoir travailler avec les composants nouvelle génération type "basse tension" (à partir de 1,8 V).

Le logiciel de commande en FRANCAIS très convivial dispose de menus déroulants associés à des touches de raccourci pour une utilisation ultra rapide. Il est ainsi possible de sélectionner les composants à programmer par catégories, Fabricants ou par leur références nominatives. Les fonctions standards (lecture, test de virginité, programmation, vérification) ont été complétées par certaines fonctions de test spécifiques. Pour finir, l'utilisation des buffers et des fichiers est des plus optimisée grâce entre autre à une détection automatique des formats lors des opérations de chargement de fichiers au cours desquelles intervient un processus de conversion instantané.

Une fonction d'auto-incrémentation permet de définir et d'enregistrer automatiquement un numéro de série différent pour chaque composant programmé en incrémentant simplement la valeur d'un nombre dans le buffer à chaque insertion d'un nouveau composant. Ce procédé permet dans certains cas de pouvoir opérer des contrôles de versions sur certains composants déjà programmés.

La mise à jour du logiciel de commande est "gratuite" et illimité dans le temps via le site du Fabricant (www.elnec.com) ou vous disposez également d'une ligne technique efficace.


Caractéristiques techniques:

Support et Drivers:


- Support professionnel à force d'insertion nulle 40 broches pour composants à implantation 300/600 mil.
  jusqu'à 40 broches
- Drivers de commande TTL sur chacune des broches du support permettant de générer un niveau
  logique haut, bas ou une lecture d'état
- Compatibilité totale avec les composants "basse tension" (à partir de 1,8 V)
- Test de positionnement du composant à programmer + test de contact (faible contact d'une ou plusieurs des pattes) avant chaque programmation
- Phase de vérification des composants réalisée à une tension "marginale" de VCCP, améliorant le champ
  de programmation et garantissant une longue durée de rétention
- Génération de la tension de programmation VPP: 2 à 25 V / 200 mA
- Génération de la tension d'alimentation VCCP: 2 à 7 V / 350 mA.
- Compatibilité avec port USB 2.0 (support connexion USB 1.1)
- Auto-test et auto-calibration


Composants supportés:


- EPROM: NMOS/CMOS, 27xxx et 27Cxxx au format 8/16 bits, séries LV (basse tension)
- EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExx au format 8/16* bits, séries LV (basse tension)
- FLASH EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx au format 8/16 bits,
  séries LV (basse tension)
- E(E)PROM séries: 24Cxxx, 24Fxxx, 25Cxxx, 45DXXX, 59Cxxx, 25Fxxx, 25Pxxx, NVM3060,
  85xxx, 93Cxxx, séries LV (basse tension)
- (EE)PROM configuration: 37LVxx, XC17xxxx, AT17xxx, série LV (basse tension)
- RAM non volatile: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x
- PLD: Atmel, AMD-Vantis, Cypress, ICT, Lattice, NS...

- Microcontrôleurs série: PIC10xxx, PIC12xxx, PIC14xxx, PIC16xxx, PIC17xxx, PIC18xxx,
  dsPIC™
- Microcontrôleurs série MCS51: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, séries LPC Atmel, Atmel W&M
  Intel, Philips, SST, Winbond, ... de 8 à 40 broches*
- Microcontrôleurs série Atmel AVR: ATtiny, AT90Sxxx, ATmega (parallèle et mode série)
- Microcontrôleur Cypress: CY8Cxxxxx
- Microcontrôleur ELAN: EM78Pxxx
- Microcontrôleur EM Microelectronic: série 4 et 8 bit s

Programmation en mode ISP:
-
 Microcontrôleurs série: PIC10xxx, PIC12xxx, PIC17xxx, PIC18xxx ,dsPIC™
- Microcontrôleurs Atmel: AT89Sxxx, AT90Sxxxx, ATtiny, ATmega
- Microcontrôleurs Philips: série LPC
- Microcontrollers Cypress: CY8C2xxxx
- Microcontrollers Elan: EM78Pxxx
- Microcontrollers EM Microelectronic: sirrie 4 et 8 bits

Cliquez ici pour visualiser la liste complète




Nouveau : Testez immédiatement si ce programmateur supporte votre com-posant en cliquant sur l'icone ci-contre.





Nous proposons si nécessaire une multitude d'adaptateurs optionnels universels ou spécialisés
permettant de programmer des composants de surface (CMS) en boîtiers (T)SSOP, PLCC, PSOP, QFN, QFP, SDIP, SOIC, TSOP sur le "SmartProg2". A ce titre le logiciel du "SmartProg2" dispose d'une aide qui vous permettra de déterminer la référence de l'adaptateur nécessaire suivant le type du boîtier de votre composant (vous pouvez également nous contacter pour obtenir cette information).


Exemple de vitesse de programmation du "SmartProg2":


Composant Opération Mode Durée
27C010 Programmation et vérification Support ZIF 28 sec.
AT29C040A Programmation et vérification Support ZIF 32 sec.
AM29F040 Programmation et vérification Support ZIF 62 sec.
PIC16C67 Programmation et vérification Support ZIF 12 sec.
PIC18F452 Programmation et vérification Support ZIF 8 sec.
PIC16F876A Programmation et vérification Mode ISP 6 sec.
PIC12C508 Programmation et vérification ModeISP 4 sec.

Conditions: P4, 2.4 GHz, ECP, Windows XP.



Fonctions du logiciel liées au composant:


Standard
- Test de virginité
- Lecture
- Programmation
- Vérification
- Effacement
- Configuration et bit de sécurité



Spécial
- Auto incrémentation d'un numéro de série d'identification
- Compteur à rebours sur nombre de composants programmé
- Statistiques


Fonctions liées au buffer


- Visualisation / édition / trouver / remplacer
- Remplissage / copie, déplacement, permutation d'octets
- Coupure, chechsum / Impression


Formats de fichiers supportés:


- Binaire non-formaté (Raw)
- HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX


Configuration recommandée:


- Windows™ 2000/XP/2003/Vista/7/8
- Processeur: Pentium 4 à 1,3 GHz (2 GHz ou sup. recommandé)
- Mémoire: 256 MB (512 MB ou sup. recommandé)
- Disque dur avec 50 Mo de libre
- Port USB de libre


Caractéristiques générales:


- Tension d'alimentation: 15 .. 20 Vcc / 500 mA
- Consommation: 6 W (1,4 W en mode veille)
- Dimensions: 160 x 95 x 35 mm
- Poids: 500 g (sans le bloc secteur)
- Température de fonctionnement: 5 à 40°C
- Humidité: 20% à 80 % sans condensation


Contenu du package:


- Boîtier programmateur "Smartprog2"
- Câble de programmation série (ISP)
- Câble de raccordement USB
- Adaptateur bloc secteur: 220 VAC / 15 Vcc
- CD contenant le programme
- Manuel d'utilisation
- Cache anti-pousière pour le support ZIF
- Support "Pod" pour auto-test
- Carte d'enregistrement
