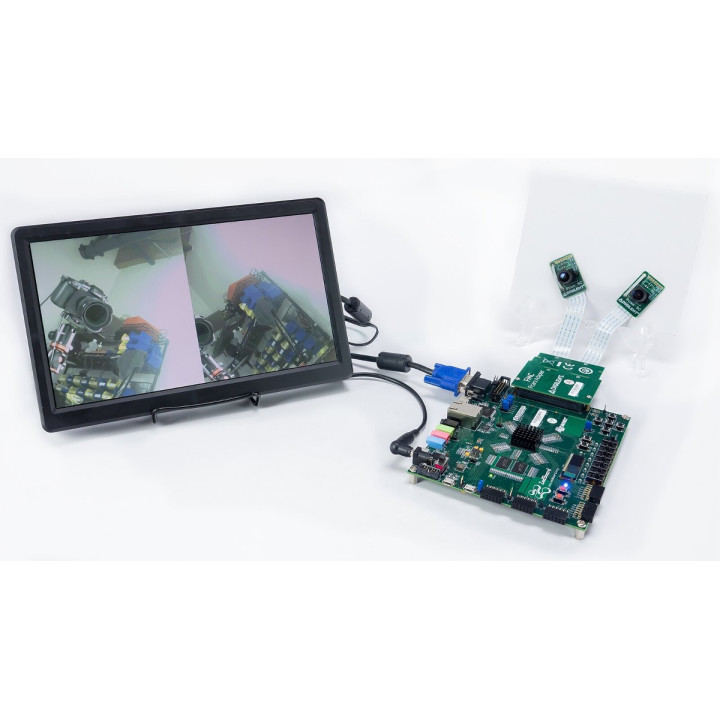

Exemple d'application (le moniteur n'est pas compris dans le prix)
Zedboard Advanced Image Processing Kit - Dual PCAM
Exemple d'application (le moniteur n'est pas compris dans le prix)

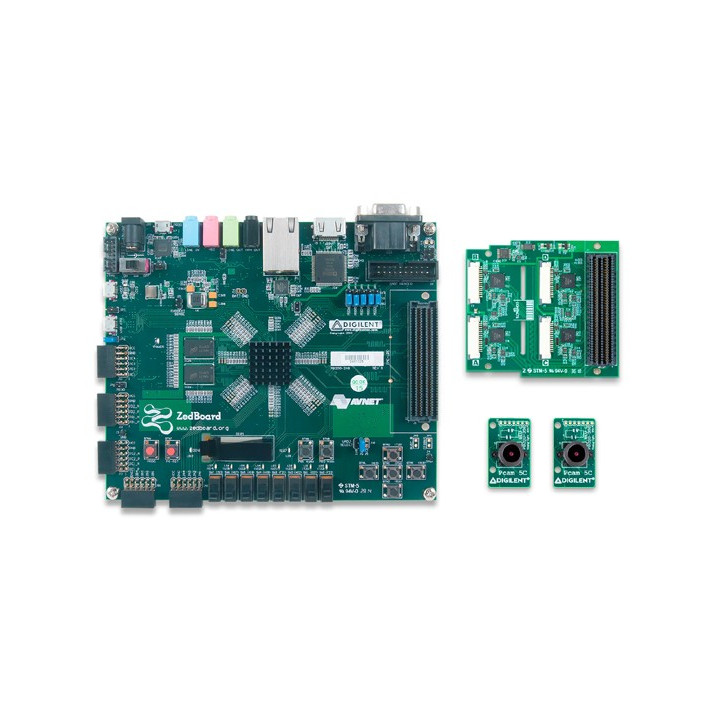

Zedboard Advanced Image Processing Kit - Dual PCAM

TRENZ-29951
Disponible
750,00 € TTC

Dont 0,06 € d'eco-participation déjà incluse dans le prix


625,00 € HT

Conçu sur la base d'une platine ZedBoard, ce kit de développement permet d'utiliser les capacités de traitement vidéo d'une architecture ARM étroitement liée à une logique programmable SoC Zynq-7000 AP de la série 7.

L'ensemble se compose d'une carte ZedBoard, associée à un adaptateur FMC Pcam et à 2 modules caméras Pcam permettant de créer une solution de streaming vidéo ultime.

Le kit de développement intègre également les câbles plats pour la connexion aux modules caméras Pcam et à l'adaptateur Pcam.

Les utilisateurs pourront profiter des projets de démos:

Adaptateur ZedBoard FMC Pcam: démonstration de une à quatre caméras

Adaptateur ZedBoard FMC Pcam: démonstration deux caméras



Caractéristiques de la carte ZedBoard:
Xilinx Zynq-7000 AP SoC XC7Z020-CLG484
- ARM Cortex ™ double cœur -A9
- 512 Mo de DDR3
- 256 Mo de mémoire Flash Quad-SPI
- Programmation USB-JTAG intégrée
- Ethernet 10/100/1000
- USB OTG 2.0 et USB-UART
- Analog Devices  ADAU1761  SigmaDSP® stéréo, basse consommation, 96 kHz, codec audio 24 bits
- Analog Devices  ADV7511  Émetteur HDMI 225 MHz haute performance (1080p HDMI, 8 bits VGA, 128x32 OLED)
- Extension d' E / S PS & PL (FMC, Pmod , XADC)


Caractéristiques de l'adaptateur FMC Pcam:
- Deux / quatre connecteurs côté système Pcam
- Adaptateurs de niveau de MIPI D-PHY à LVDS et LVCMOS
- Connecteur mâle FMC LPC pour signaux numériques
- Compatible avec une large gamme de tensions VADJ (1,8 V - 3,3 V)


Caractéristiques du module caméra Pcam 5C:
- Capteur d'image couleur 5 MP
- Connecteur FFC à 15 broches pour les données d'image
- Interface de capteur d'image MIPI CSI-2 à double voie
- Prend en charge QSXGA à 15 Hz, 1080p à 30 Hz, 720p à 60 Hz, VGA à 90 Hz et QVGA à 120 Hz
- Les formats de sortie incluent RAW10, RGB565, CCIR656, YUV422 / 420, YCbCr422 et compression JPEG *
- Monture d'objectif standard M12 pour l'interchangeabilité de l'objectif
- Livré avec un câble de 10 cm et un objectif à focale fixe installé en usine
- PCB de petite taille pour des conceptions flexibles (4,0 cm x 2,5 cm)
- 1 × 7 en-tête droit de 100 mil pour l'accès aux signaux de caméra auxiliaire
- Fonctionne avec les cartes de développement Digilent compatibles Pcam

* La sortie compressée JPEG est une fonctionnalité de l'OV5640, mais n'est actuellement pas testée sur ce module



Documentations:
Datasheet de la carte
Schéma théorique


Contenu livré:
- Carte de développement SoC ARM / FPGA ZedBoard Zynq-7000
- Deux modules caméra couleur avec mise au point fixe Pcam 5C
  (intégrant un câble plat 10 cm + un objetif à focale fixe)
- Un adaptateur Pcam
- Une alimentation 12 VAC/DC (adaptateur EU inclu)
- Carte SD 32 Go
- Câble USB A vers micro-B
- Adaptateur USB: mâle Micro-B vers femelle Standard-A
- Emballage en carton Digilent personnalisé avec mousse de protection
