Micro module de restitution de fichiers audio

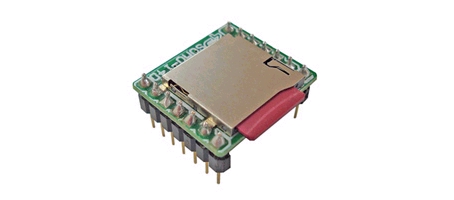

Le "SOMO-14D" est un module de restitution audio sub-miniature capable de reproduire des fichiers audios (voix, musiques, etc...) préalablement stockées sur une carte mémoire microSD™ (à ajouter).
Pour ce faire, il vous suffira de convertir vos fichiers WAVE (.wav) ou MP3 (.mp3) en fichier ADPCM (.ad4) reconnus par le module au moyen d'un logiciel disponible en téléchargement. Stockez ensuite vos fichiers sur une carte microSD™, insérez celle-ci dans le connecteur du "SOMO-14D" prévu à cet effet et pilotez la restitution des messages audios via votre microcontrôleur en envoyant des ordres très simple via un bus série 2 fils (DATA - CLOCK) au module "SOMO-14D".
Les différentes commandes accessibles permettent de sélectionner un fichier audio, de lancer sa lecture, de la mettre en pause, de la stopperou encore de modifier le volume sonore.
Il est également possible de piloter le module en mode "STAND-ALONE". Dès lors, il vous sera possible à l'aide de 4 boutons-poussoir seulement, de lire le premier fichier, de le mettre en pause, de passer au fichier suivant, de revenir au fichier précédent, de revenir au premier fichier.
A noter enfin que le module dispose d'une sortie logique permettant de savoir lorsque ce dernier est en cours de restitution d'un message.
Caractéristiques techniques:
- Supporte fichiers au format: ADPCM 4 bits (.ad4) avec fréquences d'échnatillonnage de 6 à 36 KHz
- Connecteur pour carte microSD™ (non livrée) de 64 Mb à 2 G (FAT)
- Gestion de 512 fichiers audio max.
- Sortie DAC/PCM 16 bits
- Possibilité de restitution directe faible niveau sur un haut-parleur 8 OhmS/0,5 W (non livré)
- Possibilité d'utiliser un amplificateur externe (non livré)
- Alimentation: 2,7 à 3,6 Vcc
- Mode power-down: 0,8 µA
- Dimensions: 18,3 x 20,8 mm
|
