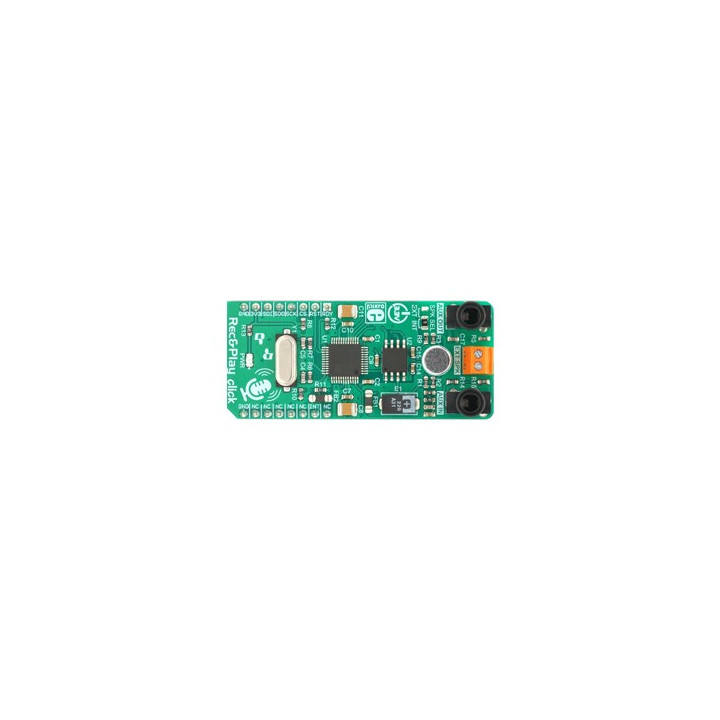

Module Rec & Play MIKROE - Enregistrement et lecture audio Images
Ce module Click Board™ vous permettra d'enregistrer un ou plusieurs messages, sons et autres bruitages audios depuis un microphone intégré ou depuis une entrée ligne Auxiliaire externe et de les restituer sur un haut-parleur également intégré ou sur une sortie haut-parleur externe (non livré).
Basé sur un ISD3900, le module Rec&Play Click est un enregistreur vocal numérique capable d'enregistrer et restituer des multiples messages.
Il intègre la technologie ChipCorder®, qui offre une compression du numérique son numérique, une gestion intelligente des messages, un chemin de signal configurable numériquement, etc. Plusieurs entrées et sorties audio sont disponibles pour l'utilisateur.
Un petit micro électret omnidirectionnel, ainsi qu'un haut-parleur miniature au néodyme de 700 mW, sont inclus dans le Click board™, ce qui en fait une solution complète de lecture et d'enregistrement, capable de capturer jusqu'à 32 minutes audio.
Il offre également de nombreuses options de connectivité. Le module se pilote depuis une interface SPI
Rec&Play click est pris en charge par une bibliothèque compatible mikroSDK, qui inclut des fonctions simplifiant le développement de logiciels.
Caractéristiques:
- Circuit ISD3900 (enregistrement/lecture multi-messages avec technologie ChipCorder®
- Mémoire Flash série 64 Mbit W25Q64
- Entrée et sortie sur connecteur Jack 3,5 mm
- Haut-parleur et microphone intégré
- Sortie pour haut-parleur externe (non inclus) sur bornes à vis
- Jusqu'à 32 minutes d'enregistrement audio
- Interface: GPIO, SPI
- Alimentation: 3,3 V
- Dimensions: 57,15 x 25,4 mm
Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).
Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
