Shield environnemental Enviro+ PIM458 pour Raspberry Images

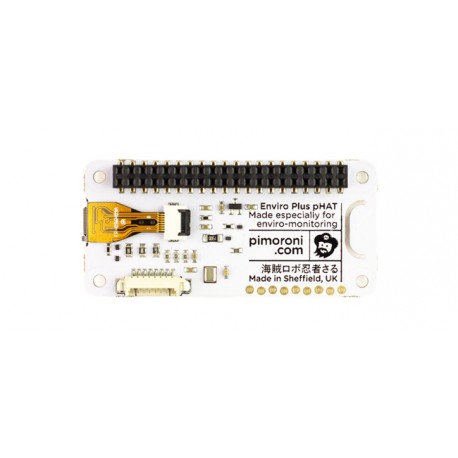

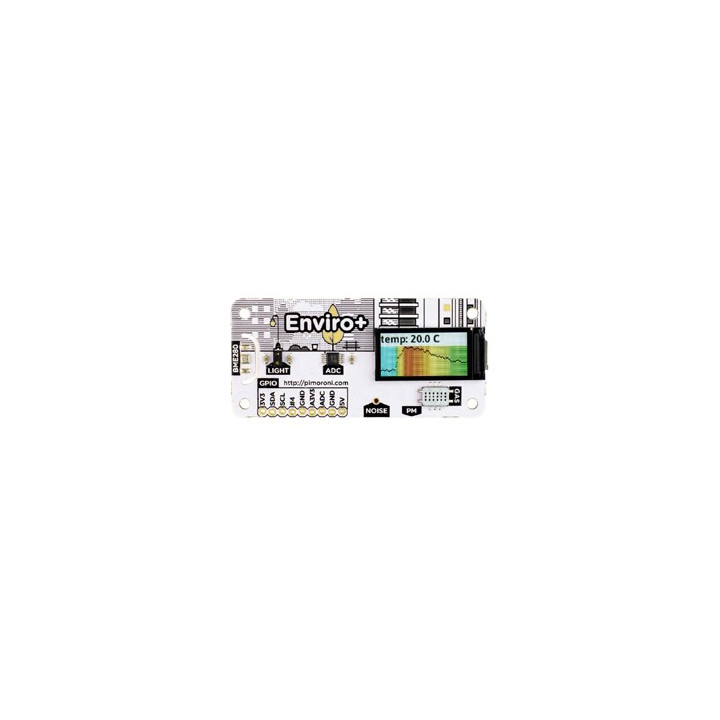

Shield environnemental Enviro+ PIM458 pour Raspberry

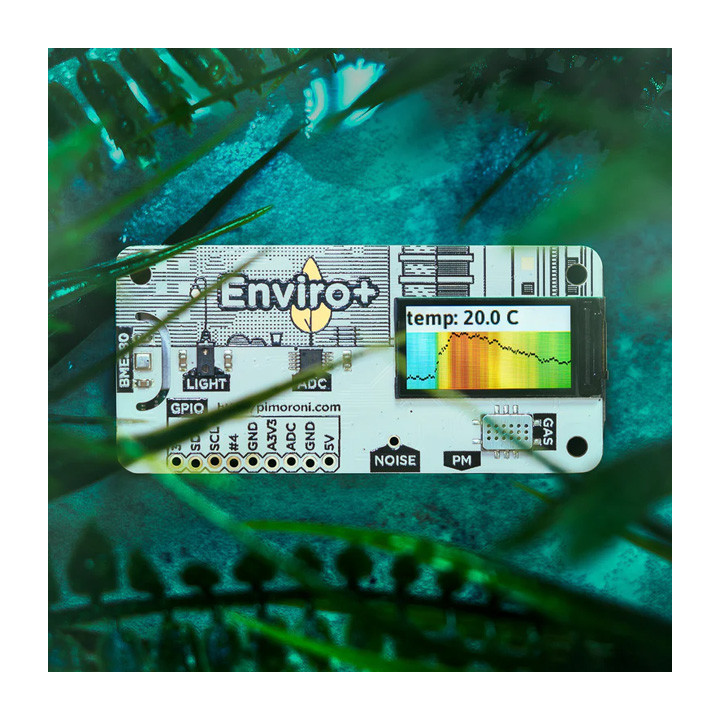

Cette platine d'expérimentation au format pHAT (pour Raspberry) intègre un afficheur graphique couleur de 0,96" ainsi que 4 capteurs (BME280, LTR-559, MICS6814 et un microphone MEMS), qui vous permettront de mesurer la température ambiance, le taux d'humidité, la pression atmosphérique, la luminosité, les bruits ambiants ainsi que la présence de gaz.
Prix :
61,80 €
TTC
Dont 0,01 € d'eco-participation
Ce petit module d'expérimentation de chez Pimoroni vous permettra en association avec une carte Raspberry (non livrée) d'effectuer des mesures environnementales à l'aide de ses différents capteurs et convertisseur ADC.
Mais ce n'est pas tout, les différentes mesures pourront être directement lues sur un afficheur graphique couleur de 160 x 80 pixels également intégré sur ce module.

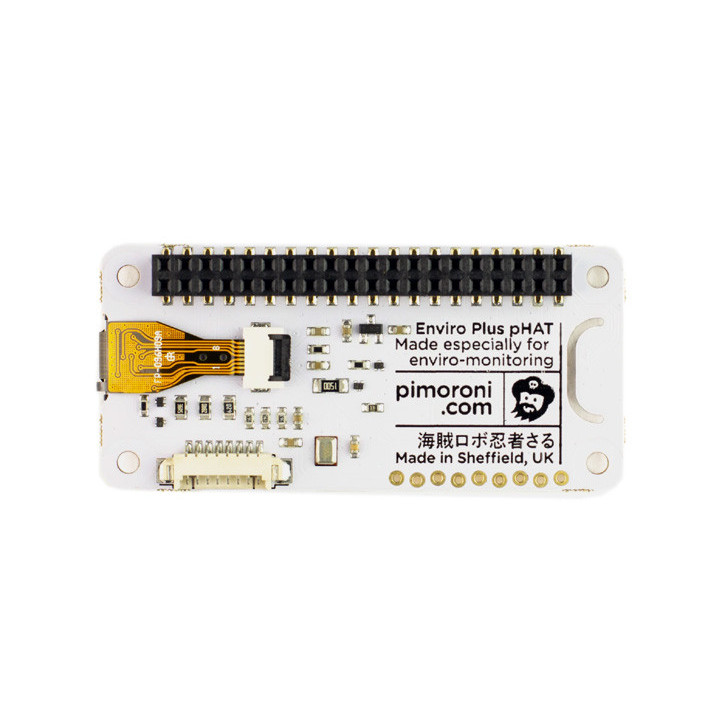

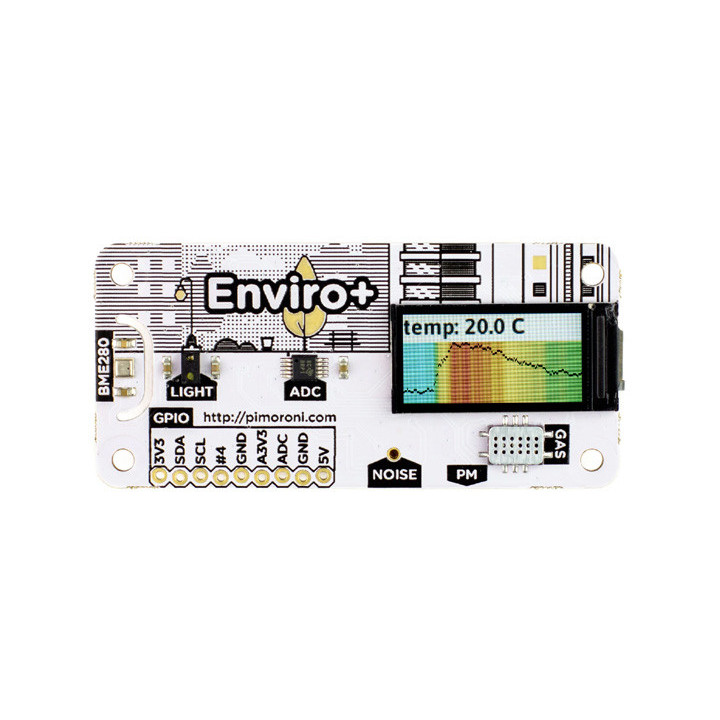

Composition de la platine:
- Un capteur BME280 pour le mesure de température, humidité et pression atmosphérique,
- Un capteur optique LTR-559 pour la mesure de lumière (peut faire aussi office de capteur de proximité)
- Un capteur analogique MICS6814 pour la mesure de gaz polluant
- Un convertisseur analogique vers numérique (ADC) ADS1015
- Un microphone MEMS pour la mesure de niveau de bruit ambiant
- Un afficheur LCD graphique couleur de 160x80 pixels (0,96")
- Un connecteur femelle 40 broches enfichable sur Raspberry Pi (non livrée)
- Un connecteur spécial pour capteur de particule (non livré)
- Une reprise des ports GPIO sur une rangée de 9 pastilles au pas de 2,54 mm
Bien que ce module soit au format pHAT (de la taille d'une Raspberry Pi Zero), il pourra également être utilisé avec les autres modèles de Raspberry Pi (non livrés) équipés d'un connecteur GPIO de 40 broches.
Caractéristiques:
- Alimentation: 5Vcc
- Format pHAT
- Livrée entièrement montée
- Capteur de température, humidité, pression BME280
- Capteur de proximité et luminosité LTR-559 (datasheet)
- Capteur analogique de gaz MICS6814 (datasheet)
- Convertisseur analogique vers numérique ADS1015 (datasheet)
- Microphone MEMS
- Utilise 16 GPIO de votre Raspberry Pi
- Communication I2C
- Adresse I2C: 0x49 (ADS1015)/ 0x76 (BME280) / 0x23 (LTR559)
- Afficheur graphique LCD couleur 160x80 pixels (0,96")
- Connecteur pour capteur de particule PM5003 (non livré)
- Librairie Python
- Brochage
- Dimensions: 65 x 30 x 8,5 mm
Ce module est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Il n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.
-
Schéma de la platineTélécharger
-
Guide de démarrageTélécharger
-
Librairie Raspberry PiTélécharger
