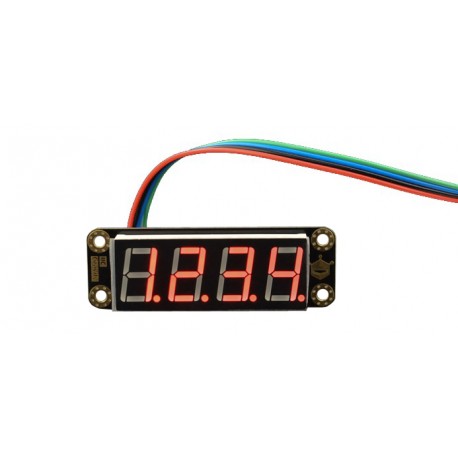

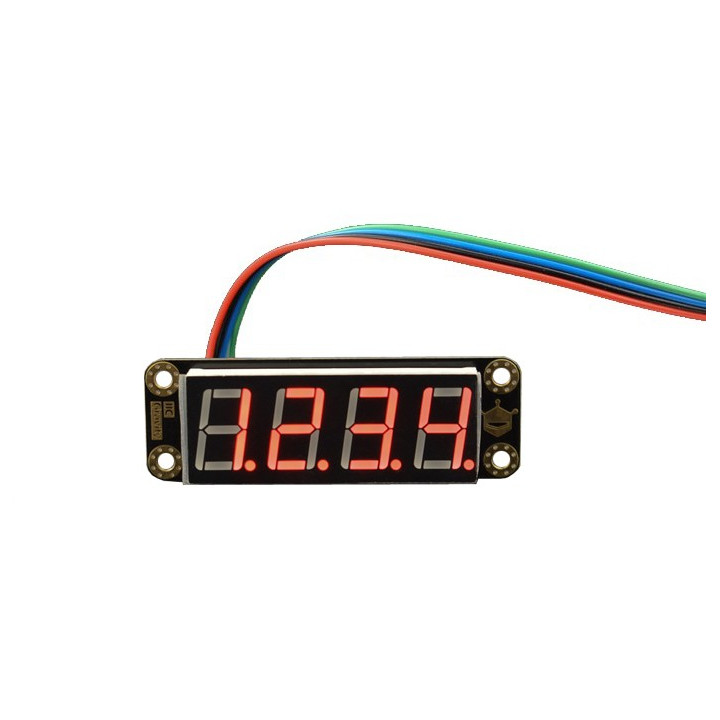

Afficheur 4 digits rouges Gravity DFR0645-R

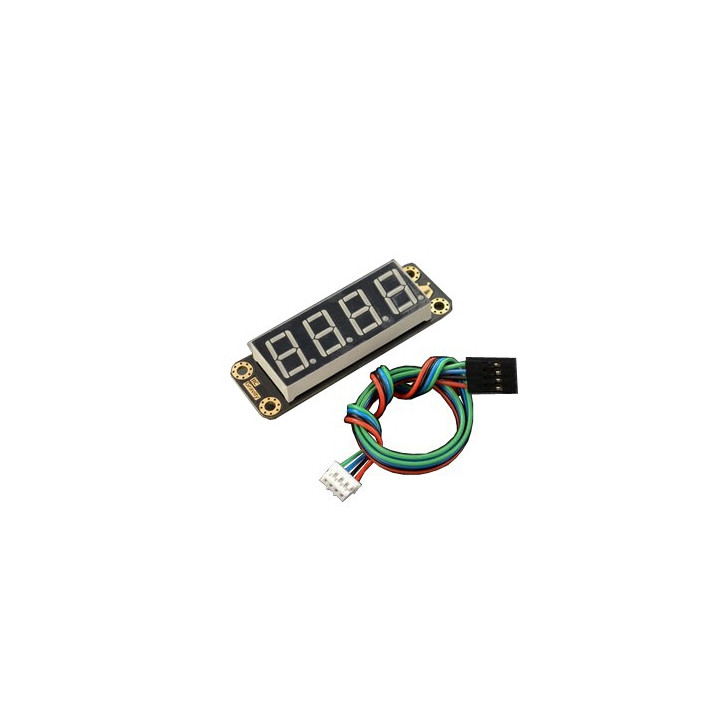

Livré avec son câble de raccordement 4 broches (au format Gravity), le module DFR0645-R de chez DFRobot vous permettra depuis une interface I2C d'un Arduino® ou compatibles (non livrés) de disposer d'un afficheur 4 digits rouges à 7 segments avec point décimal (pour chaque digit).

La particularité de cette afficheur est qu'il vous sera possible d'en modifier l'intensité lumineuse (sur 8 niveaux).

Cet type d'afficheur sera idéal pour des applications de comptage, chronomètre, timer, de visualisation d'information ou de texte défilent par exemple.

Vous trouverez sur le site du fabriquant un exemple de code source ainsi que les librairies téléchargeables.





Exemple de raccordement (platine compatible Arduino® et Shield Gravity ne sont pas livrés avec l'afficheur)

Pour faciliter le raccordement de ce module afficheur sur votre Arduino® ou compatible (non livrés), nous proposons en option une platine d'interface Gravity Shield E/S. Il vous sera bien sûr également possible de le raccorder directement sur l'Arduino en utilisant un câble additionnel (non livré) type strap souple avec connecteur mâle-mâle.

Caractéristiques:

• Alimentation: 5 Vcc
• 4 digits 7 segments avec point décimal
• Couleur: Rouge
• 8 niveaux de luminosité
• Consommation: < 55 mA
• Interface: I2C
• Adresse: 0x48
• Connecteur Gravity 4 point
• Câble de raccordement Gravity inclus
• Dimensions module: 67 x 22 mm
• Dimensions digits: 50,5 x 19 mm
• Poids: 44 g
