NCLCD204-BLB fficheur alphanum. 4 x 20 carac. à commandes I2C/série

Afficheur 4 x 20 caractères HCLCD204-BLB

HCLCD204-BLB
Disponible
33,60 € TTC

Dont 0,02 € d'eco-participation déjà incluse dans le prix


28,00 € HT

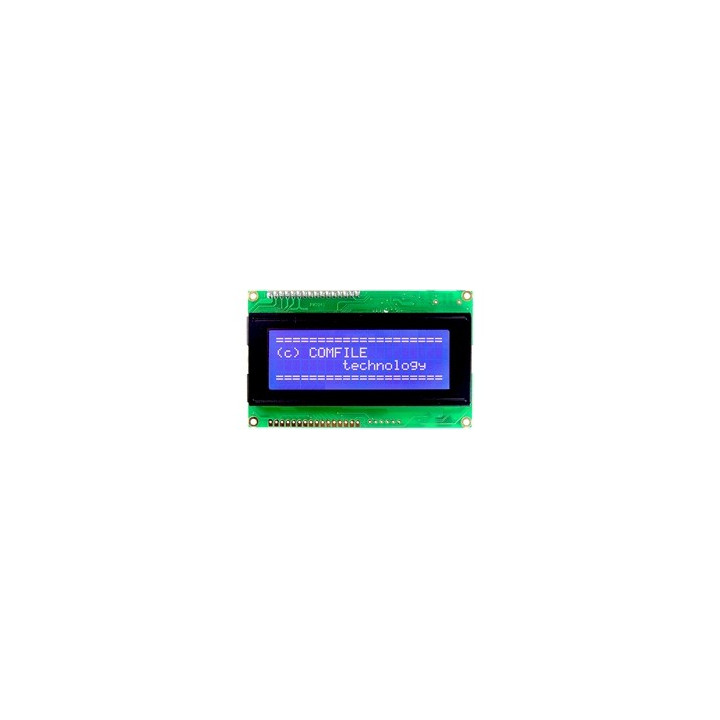

Cet afficheur alphanumérique 4 x 20 caractères avec rétro-éclairage (écriture blanche sur fond bleu) est équipé d'un petit module vous permettant de le piloter via des commandes très simples (série ou I2C).

Initialement conçu pour être exploité au moyen des modules CUBLOC via des instructions spécialisées (PRINT, LOCATE, CLS, CSRON, CSROFF...), cet afficheur peut également être facilement piloté à partir de n'importe quel microcontrôleur (PIC™, AVR™, MSP430...) doté d'une liaison I2C™ ou série (niveau logique 0 - 5 V).

Ainsi par le biais de commandes "ASCII", il vous sera possible d'afficher du texte, d'effacer l'écran, d'activer ou de désactiver le curseur, de sélectionner une position d'affichage, de redéfinir des caractères, etc...

Notez qu'en cas d'utilisation du mode I2C, il ne sera pas possible d'utiliser d'autres composants I2C sur le même bus.



Détails de l'afficheur CLCD204-BLB



L'afficheur dispose d'un petit commutateur DIL permettant de sélectionner au choix l'adresse I2C™ de l'afficheur (il est ainsi possible d'utiliser 8 afficheurs en même temps sur une même ligne de communication I2C™) ou la vitesse de communication série (2400 à 115200 bds) si vous le pilotez en mode série. Il est livré de base avec un câble de liaison à sortie sur connecteur femelle 4 broches (pour pilotage en mode I2C™).

Nous proposons en option au bas de la page le connecteur mâle pour circuit imprimé à associer au câble de l'afficheur ainsi qu'un second cordon + connecteur mâle optionnel (si vous préférez exploiter l'afficheur en mode série).
