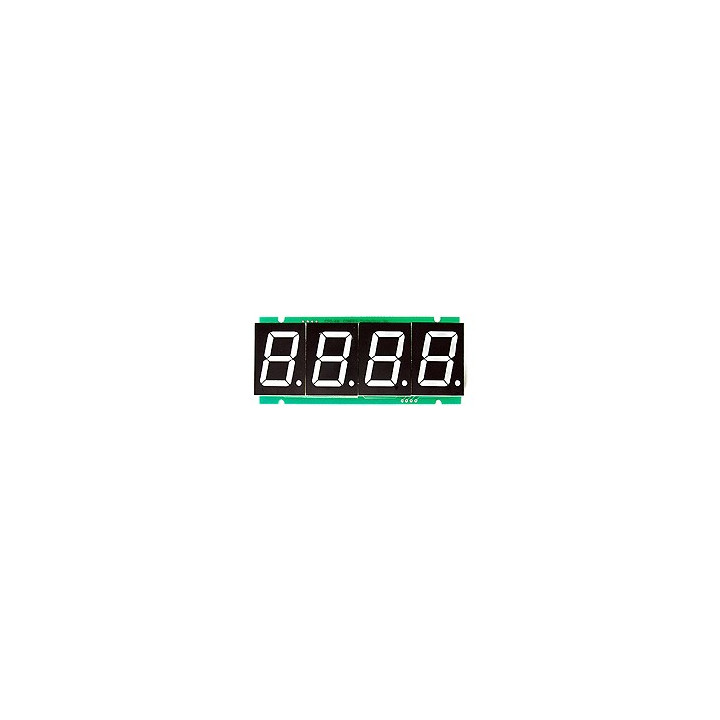

Afficheur 7 segments I2C CSG4M avec 4 digits de 31 mm pour affichage flexible

Module afficheur 4 x 7 segments rouge (4 digits de 31 mm de hauteur) avec point décimal. Modèle à interface I2C à sortie sur fil avec connecteur femelle 4 broches pour module PICBASIC, CUBLOC ou autre microcontrôleur.


Dimensions du module: 115 x 50 x 27 mm.


Cet afficheur 7 segments à Leds est spécialement conçu pour être piloté via une liaison 4 fils au moyen d'un bus I2C™. Il est directement compatible avec le jeu d'instructions BASIC propres aux modules CUBLOC.

Il vous sera ainsi très facilement possible d'afficher une valeur décimale, hexadécimale, d'afficher des chiffres ou des lettres (A à F) sur un digit particulier (avec ou sans point décimal) ou encore d'allumer indépendamment les segments d'un digit. Il est également possible de piloter jusqu'à 4 modules afficheurs "CSG" (via un même port I2C™) afin d'obtenir un plus grand nombre de digits.



Présentés en 2 versions (suivant la taille des digits), ces modules se composent de 4 afficheurs 7 segments à Leds associés à une petite platine de gestion (raccordée au dos des afficheurs) avec un câble de connexion 4 fils (masse / + alim. 5 Vcc / SDA / SCL). Nous proposons (en option au bas de la page) le connecteur mâle optionnel associé au connecteur femelle du câble de l'afficheur ainsi qu'un câble rallonge "femelle/femelle" permettant de relier les modules entre-eux sur un même port I2C™.
