Afficheur graphique couleur T4DCAPE43 avec dalle tactile et boutons Images
Afficheur graphique couleur T4DCAPE43 avec dalle tactile et boutons
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos

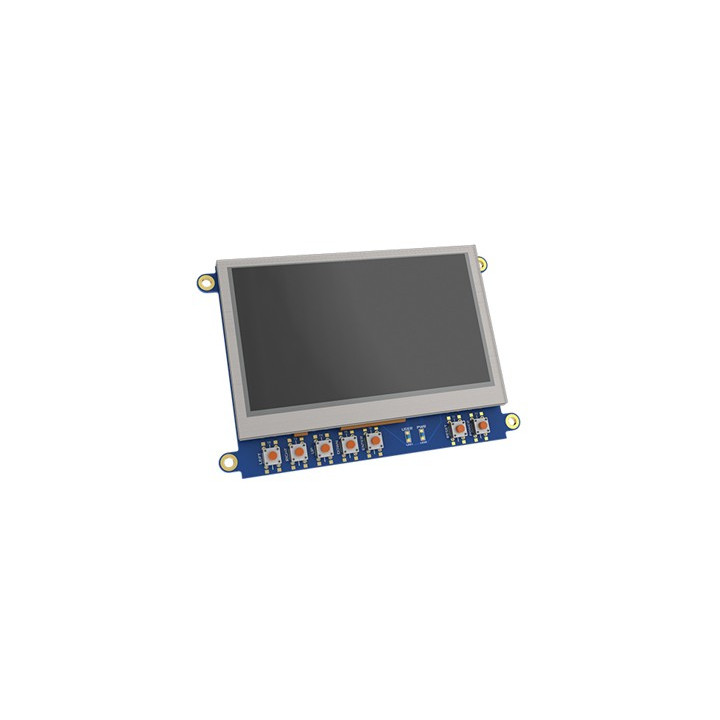

Cet afficheur TFT graphique couleur (480 x 272 pixels) avec dalle tactile est conçu pour venir s'enficher sur un module BeagleBone Black (non inclus) via des connecteurs mâles présents à l'arrière de celui-ci.
Ce dernier dispose également de 7 boutons-poussoirs et de 2 leds de visualisation (présence alimentation et la seconde libre d'utilisation).
Il dispose de drivers permettant de le piloter simplement à partir de la platine BeagleBone Black.
4 pattes de fixation (trous de 3,5 mm) pour vis M3 (non livrées) sont également disponibles pour un montage dans un boîtier (non inclus) ou pour un montage alternatif.
- Cet afficheur n'est compatible qu'avec la platine BeagleBone Black (il n'est pas compatible avec la platine BeagleBone).
Caractéristiques principales:
- Ecran TFT 4,3" couleur
- Résolution 480 x 272
- Dalle tactile: Oui (résistive)
- Dimensions totales: 120 x 80 x 22,4 mm
- Entraxe de fixation: 113,4 x 67 mm (Ø 3,5 mm)
- Zone active: 95 x 53,9 mm
- 7 boutons-poussoirs (LEFT, RIGHT, UP, DOWN, ENTER, RESET et POWER)
- 2 leds de visualisation (PWR et USER)
- Alimentation: via la platine BeagleBone Black (prévoir 5 Vcc / 2 A)
-
Datasheet du moduleTélécharger
