LCD séries

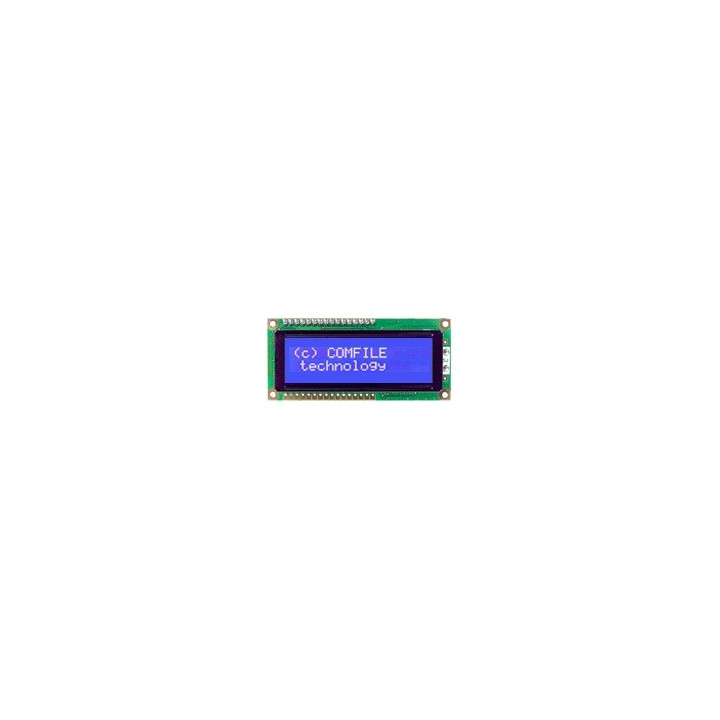

Afficheur série 2 x 16 caractères

Cet afficheur alphanumérique 2 x 16 caractères avec rétro-éclairage (écriture blanche sur fond bleu) est équipé d'un petit module vous permettant de le piloter via des commandes séries très simples (niveau TTL/RS232).

Plus de détails

HALCD-162BLB

22,92 € HT 27,50 € TTC

Dont 0,01 € TTC d'éco-part.

Disponible

Imprimer

Initialement conçu pour être exploité au moyen des modules ROVIN via des instructions spécialisées (ALCDPRINT, ALCDLOCATE, ALCDCLEAR, ALCDBLINK...), cet afficheur peut également être facilement piloté à partir de n'importe quel microcontrôleur (arduino, PIC™, AVR™, MSP430...) doté d'une liaison série (niveau logique 0 - 5 V) ou d'un ordinateur doté d'une liaison RS232.

Ainsi par le biais de commandes "ASCII", il vous sera possible d'afficher du texte, d'effacer l'écran, d'activer ou de désactiver le curseur, de sélectionner une position d'affichage, de redéfinir des caractères, etc...







L'afficheur dispose d'un petit commutateur DIL permettant de sélectionner la vitesse de communication série (2400 à 115200 bds). Il est livré de base avec un câble de liaison à sortie sur connecteur femelle 3 broches (pour pilotage de l'afficheur en mode série avec niveau logique 0 - 5 V). Nous proposons en option au bas de la page le connecteur mâle pour circuit imprimé à associer à ce câble.

Un autre connecteur 4 broches présent sur l'afficheur vous permettra (en association avec un cordon série optionnel proposé au bas de la page) de piloter l'afficheur depuis un PC au moyen d'un port RS232.

Dimensions du module
Datasheet du module
