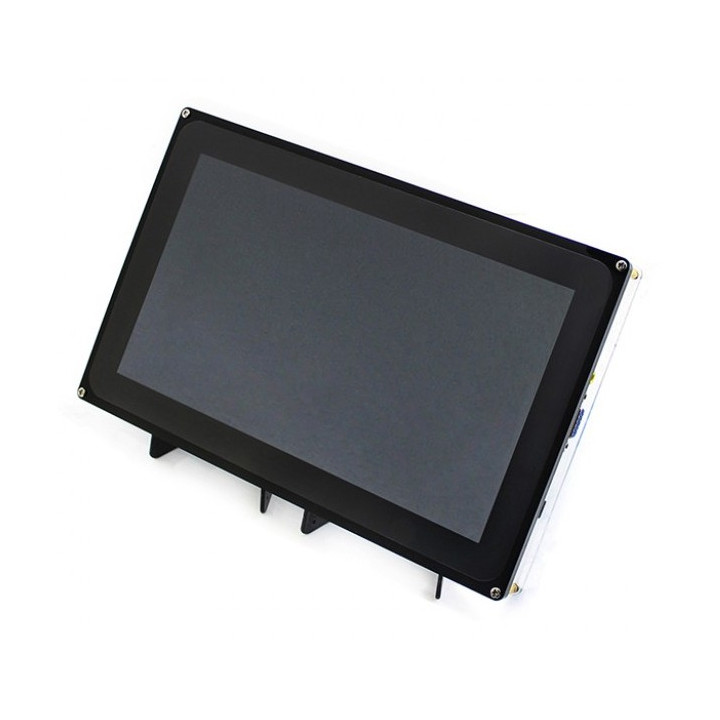

Afficheur TFT couleur WAVE10RPI 10" compatible Raspberry Pi

Cet afficheur TFT graphique couleur 10" (1024 x 600 pixels) avec dalle tactile capacitive est livré avec un "boîtier" face avant et une platine d'interface (protégée par une plaque en acrylique transparente).

Les multiples entrées vidéo: HDMI, VGA et AV (CVBS) de la platine d'interface permettent une utilisation sur de multiples systèmes embarqués (non inclus) comme: une carte Raspberry Pi™ toutes versions (supporte Drivers Raspbian, Ubuntu, single touch), un module BeagleBone Black (supporte image Angstrom) ou un PC (supporte Windows XP/7/8/8.1/10).




La face arrière en acrylique dispose de trous de pré-perçage pour venir y fixer votre platine Rapberry Pi ou BeagleBone Black. Pour une utilisation sur un mini PC des câbles additionnels peuvent être nécessaire.



La platine d'interface dispose de plusieurs entrées vidéo (HDMI, VGA et vidéo sur connecteur RCA femelle), de boutons poussoirs (pour les réglage OSD) et de connecteurs divers pour les différents raccordements (alim, micro-USB, connecteurs FFC pour nappes, etc...).

Caractéristiques:
- Ecran LCD graphique taclile
- Résolution: 1024 x 600 pixels
- Dalle: capacitive (USB)
- Réglages OSD (contrast, luminosité, etc...)
- Dimensions externe: 265 x 170 mm
- Dimensions écran: 223 x 125 mm
- Alimentation: 12V/1A (non inclus)
- Firmware upgradable
- Poids: 946 g

Le pack comprend:
1 x afficheur avec dalle tactile 10"
1 x carte d'interface
1 x mini câble HDMI
1 x mini cordon micro-USB B <> USB A
1 x nappe FFC 40 broches
1 x plaque en acrylique transparente avec visserie diverses
2 x Pieds supports
1 x DVD



Exemple de montage avec une platine Raspberry Pi 3 (non livrée)
