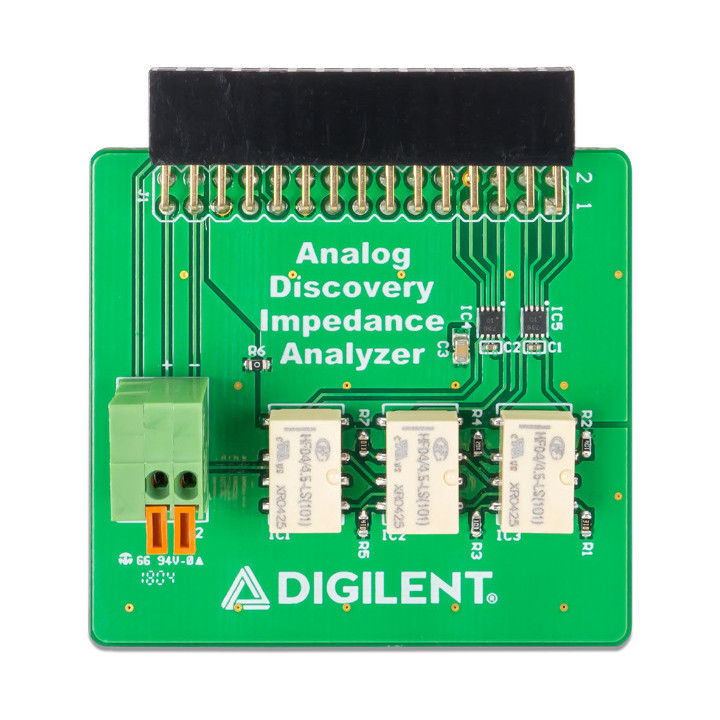

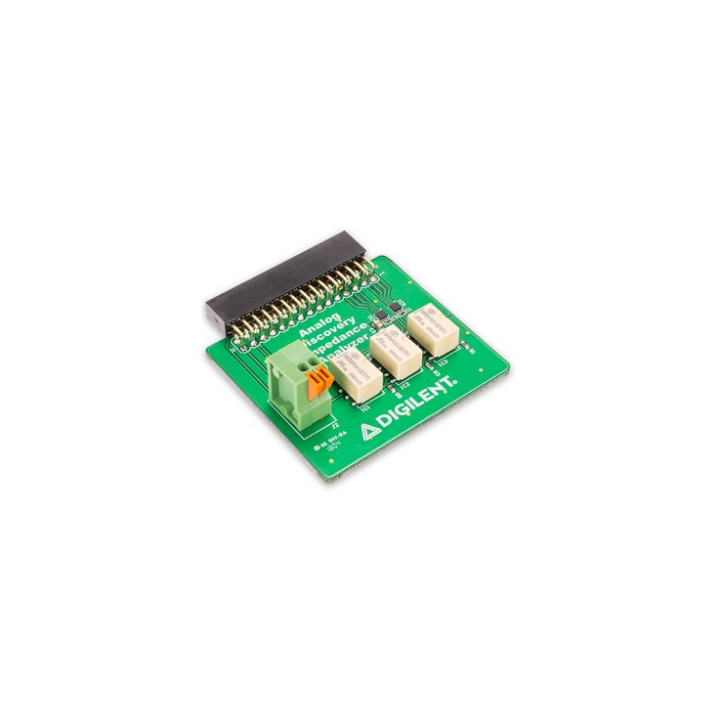

Platine Digilent Impedance Analyzer pour analog Discovery 2 et 3 Images
Cette petite platine est spécialement conçue pour être associée au boitier Analog Discovery 2 et 3 afin que vous puissiez effectuer des mesures d'impédances (condensateurs ou inductances).
Cette carte d'interface une fois enfichée sur votre boîtier Analog Discovery 2 et 3 (non inclus), vous permettra d'effectuer des mesures d'impédances directement depuis l'interface logiciel WaveForms en insérant votre composant à mesurer (condensateur ou inductance) dans un bornier à levier (2 plots).
Caractéristiques:
- Avec 2 pieds anti-dérapants
- Plage de mesure de condensateur: 50 pF - 500 µF
- Plage de mesure inductance: 10 µH - 1000 mH
- Compatible WaveForms version 3.82 ou supérieur

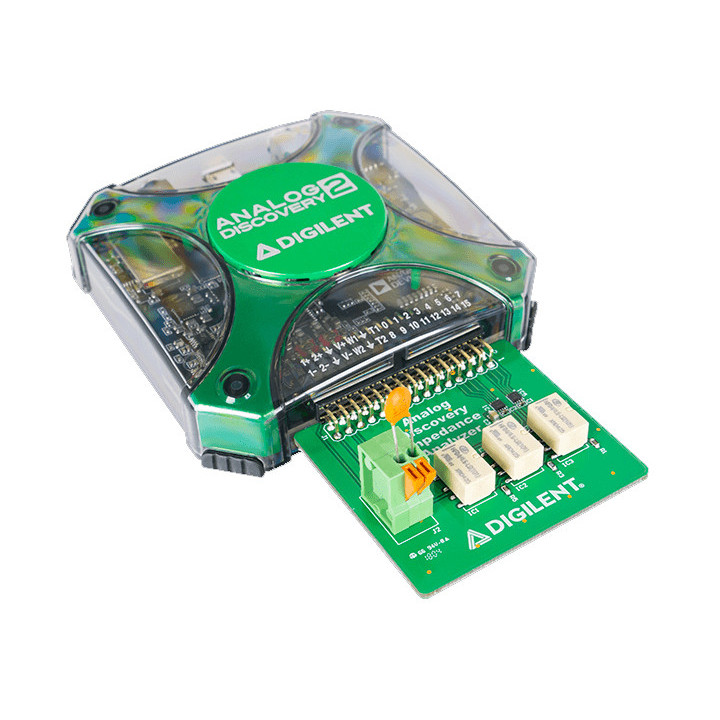

Utilisation de la platine (le boîtier Analog Discovery ainsi que le composant à mesurer ne sont pas livrés).
De faibles dimensions, le boitier Analog Discovery 3 est un appareil de mesure à connexion USB incorporant l'équivalent d'un oscilloscope numérique 14 bits 125 Méch./s, d'un générateur de fonctions, d'un analyseur logique, d'un générateur de modèles, d'une alimentation variable et plus encore.
Ce Bundle comprend un boitier Analog Discovery 3 + une platine Platine d'adaptation BNC Adapter Board + 2 sondes d'oscilloscopes 60 MHz + 1 jeu de grip fils.
