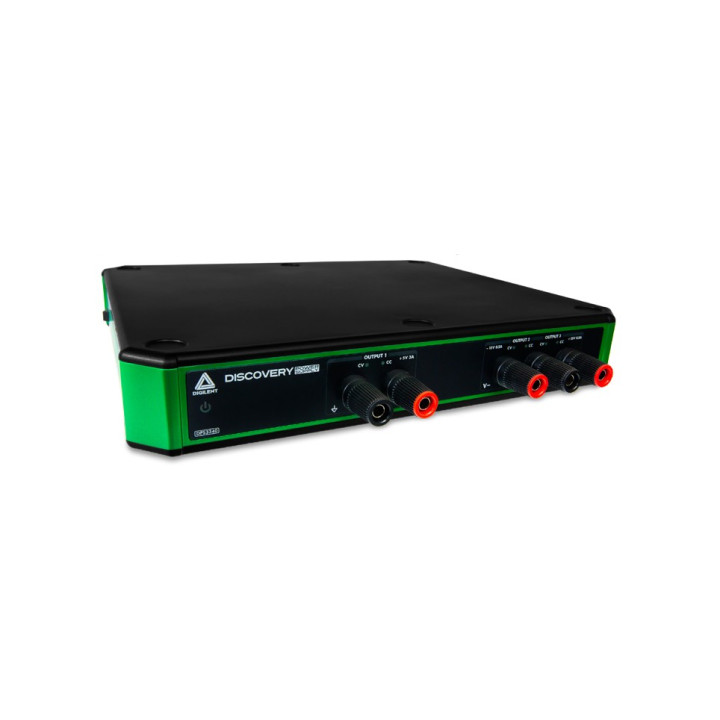

Alimentation programmable 3 sorties USB Digilent DPS3340 Discovery

L'alimentation programmable USB Discovery de Digilent DPS3340 est une alimentation programmable CC variable à trois canaux qui permet aux utilisateurs de contrôler l'alimentation fournie à leurs circuits externes.

Fournissant à la fois des modes de tension constante et de courant constant avec des capteurs de relecture intégrés et un suivi en option pour les canaux de sortie, vous pouvez alimenter vos circuits en toute confiance en fonction de vos besoins.

Piloté par le logiciel gratuit WaveForms (compatible Mac, Linux et Windows), l'alimentation programmable USB Discovery peut être utilisée soit comme un produit autonome, soit en combinaison avec l'un des appareils de test et de mesure de Digilent agissant comme son propre outil dans le Logiciel WaveForms — aucun déclencheur externe ni plusieurs instances de logiciel requis.

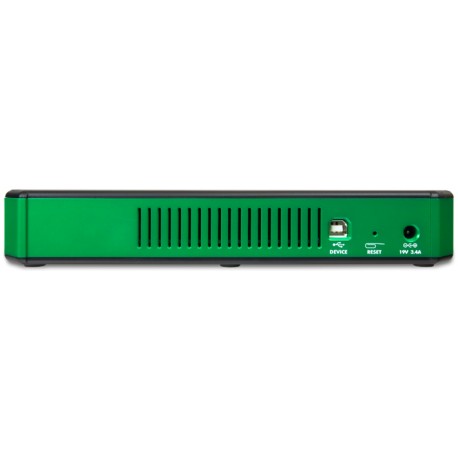

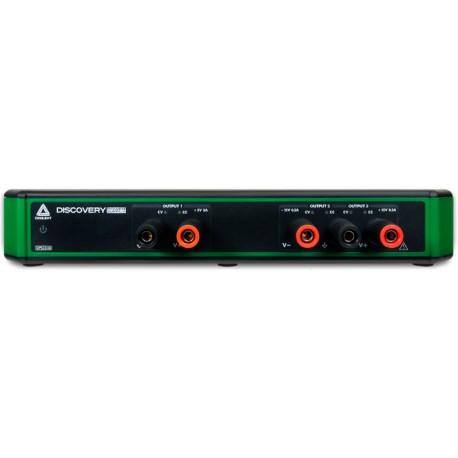

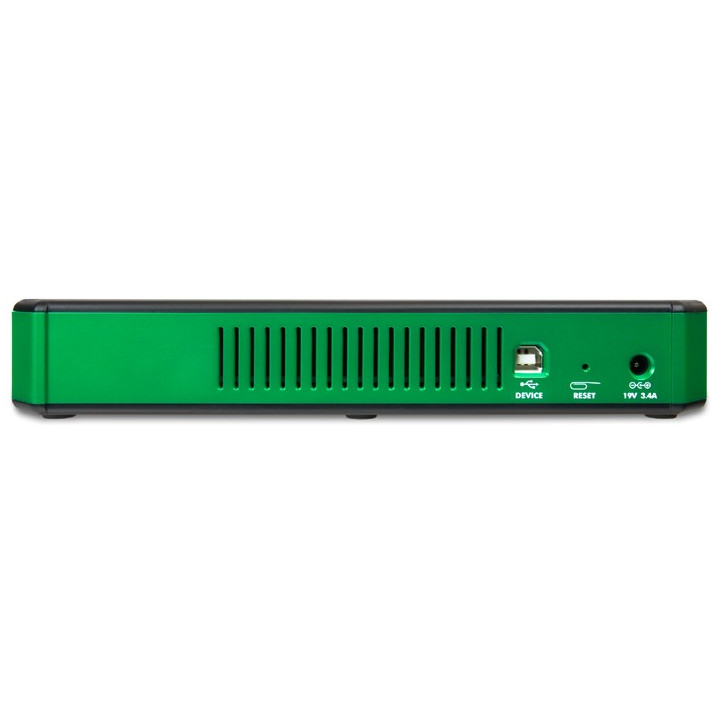

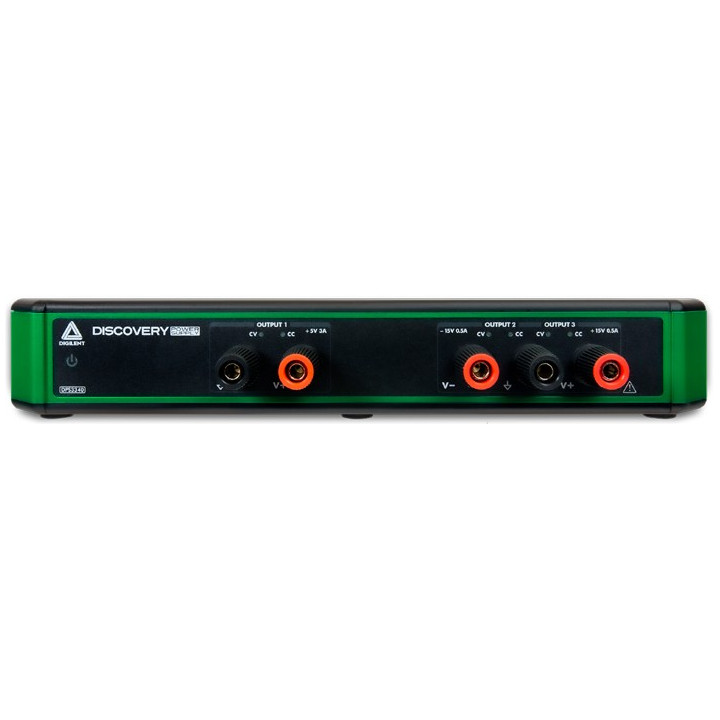

L'alimentation programmable USB Discovery dispose de 3 sorties numériques programmables, qui peuvent fournir entre 1 V et +5 V jusqu'à 3 A, -1 V à -15 V jusqu'à -500 mA et 1 V à +15 V jusqu'à 500 mA via l'instrument d'alimentation ("Supplies"). Le DPS3340 peut soit être utilisé comme appareil autonome dans le logiciel WaveForms, soit être utilisé en même temps que n'importe quel appareil de test et de mesure Digilent comme outil d'alimentation supplémentaire dans une seule instance WaveForms en cliquant sur le bouton Select+ après avoir d'abord choisi l'appareil principal. Appareil T&M. Chacun des rails d'alimentation est associé à une LED disponible sur le connecteur, juste au-dessus du connecteur banane de l'alimentation, qui sert à indiquer le mode de fonctionnement de cette alimentation. Lorsqu'une charge ne nécessite pas plus de courant que la limite de courant de l'alimentation, l'alimentation fonctionne en mode tension constante (CV) et le voyant LED est vert.

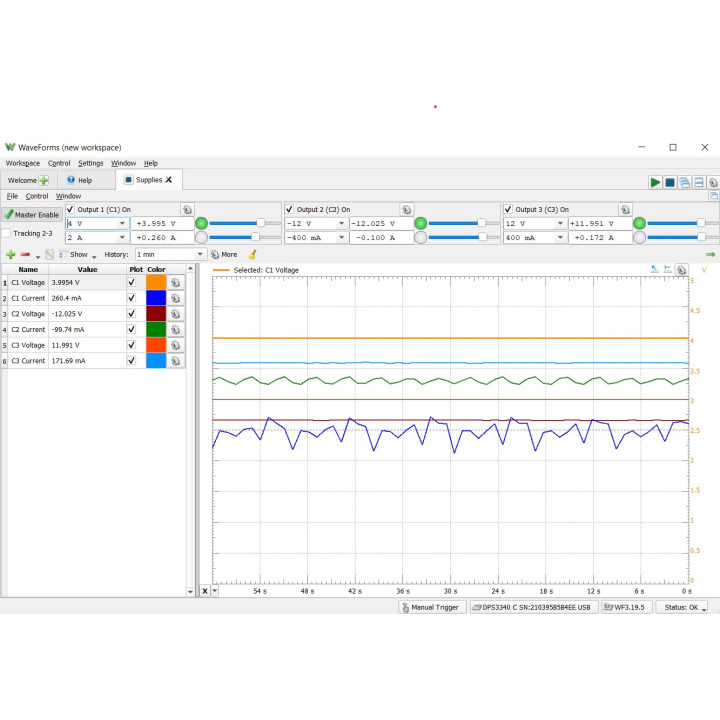

Lorsque la charge essaie de tirer plus de courant que la limite de courant, l'alimentation fonctionne en mode courant constant (CC) et la LED est rouge. L'interface utilisateur de l'instrument WaveForms Supplies pour le DPS3340 comprend également ces LED, indiquant le mode CV avec un indicateur vert et CC avec un indicateur rouge. Tous les canaux ont une relecture intégrée pour la tension et le courant. De plus, les canaux de sortie 2 et 3 partagent une connexion à la terre commune et fournissent un suivi facultatif de la tension de sortie et des limites de courant via le logiciel WaveForms.


Caractéristiques techniques:

- Sortie 1 V à 5 V / 10 mA à 3 A
· Sortie -1 V à -15 V / -10 mA à -500 mA
· Sortie 1 V à 15 V / 10 mA à 500 mA
· Suivi optionnel entre les sorties -15 V et 15 V
· Options de protection contre les surintensités fournies via le logiciel WaveForms
· Alimentation auxiliaire — 19 V +/- 5 %, 3,2 A maximum, 60 W maximum, 5,5 mm x 1,65 mm
- Dispositif soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

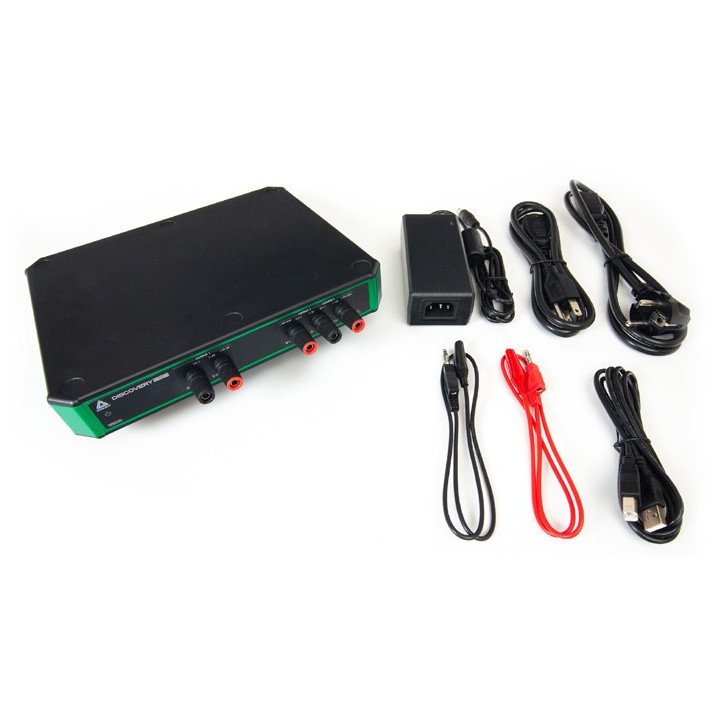

· Contenu livré

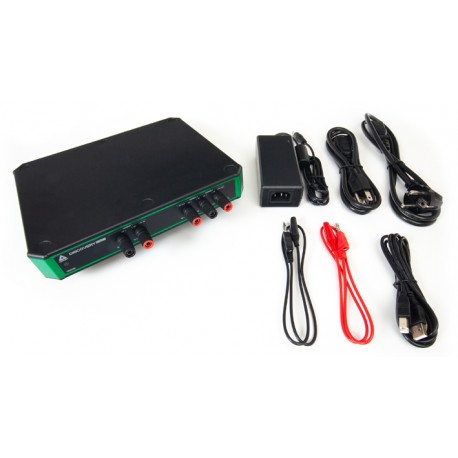

  - Une pince crocodile rouge et une noire pour câble fiche banane
  - Bloc secteur Alimentation 19 V, 3,4 A
  - Câbles CEI européens et américains
  - Câble USB A vers B


Spécifications / Tutoriels / Liens du projet :

. Datasheet

· Caractéristiques

· Guide de démarrage
· Utilisation d'alimentations avec un tracé de relecture
· Utilisation d'alimentations avec un tracé de relecture
· Utilisation d'une alimentation de découverte avec d'autres équipements Digilent
· Étalonnage d'un appareil de test et de mesure Digilent
· Enregistrement et partage d'espaces de travail WaveForms
· Estimation de la consommation d'énergie avec le Discovery Power Supply (DPS3340)
· Premiers pas avec LabVIEW et un appareil de test et de mesure
· Déclaration de conformité
· Déclaration de volatilité
