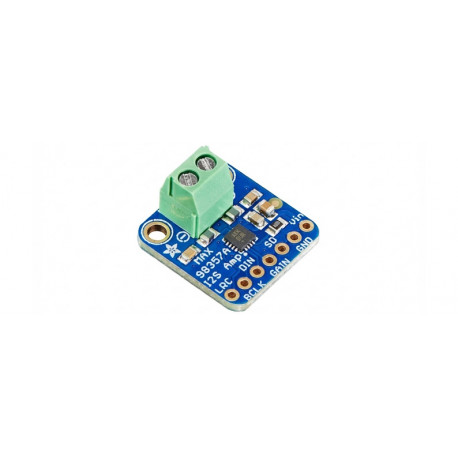

Module amplificateur Adafruit audio I2S de puissance 3 W Classe D

Ce module amplificateur de classe D fonctionne sous une tension continue de 2,7 V à 5,5 V. Grâce à sa conception de classe D, cet amplificateur offre un rendement exceptionnel (89 % avec un haut-parleur de 8 ohms à 1,5 W), ce qui le rend idéal pour les projets portables et alimentés par batterie. Il intègre une protection thermique et contre les surintensités, mais nous n'avons quasiment pas constaté de dégagement de chaleur. Cette carte représente une nette amélioration par rapport aux amplificateurs LM386 classiques !

Les entrées de l'amplificateur sont protégées par des condensateurs de 1 µF, ce qui les rend entièrement différentielles. Si vous ne disposez pas de sorties différentielles, il suffit de relier les broches R- et L- à la masse. Les sorties sont pontées, c'est-à-dire qu'elles sont connectées directement aux sorties, sans mise à la masse. Le signal de sortie est un signal PWM carré d'environ 300 kHz, ensuite moyenné par la bobine du haut-parleur ; les hautes fréquences ne sont donc pas audibles. Par conséquent, vous ne pouvez pas connecter la sortie à un autre amplificateur ; elle doit alimenter directement les haut-parleurs.

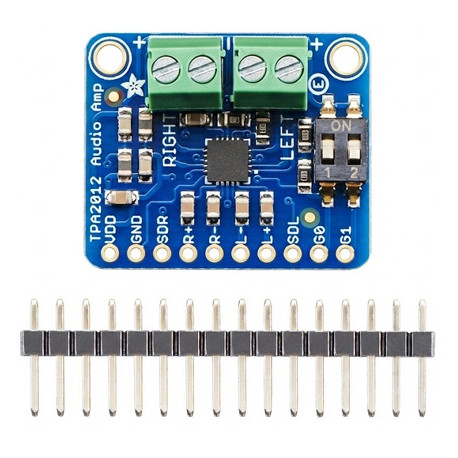

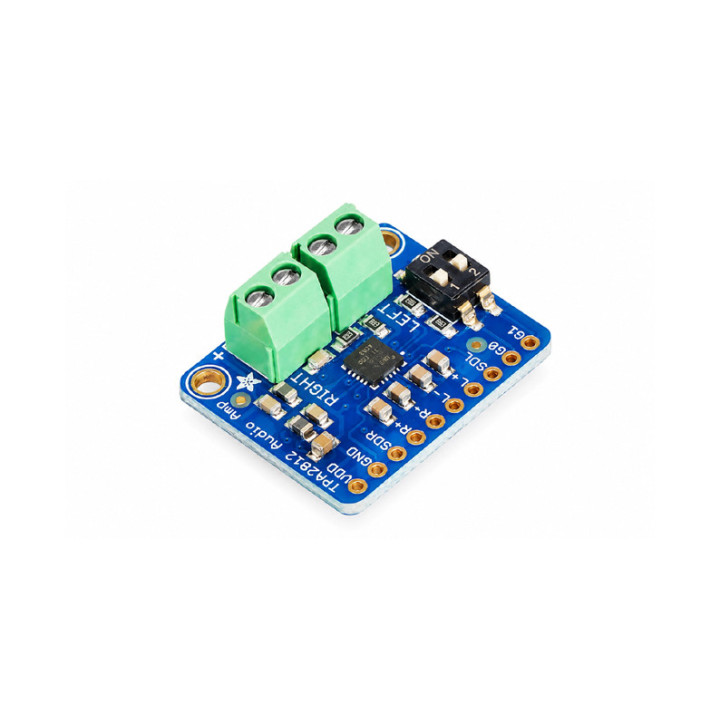

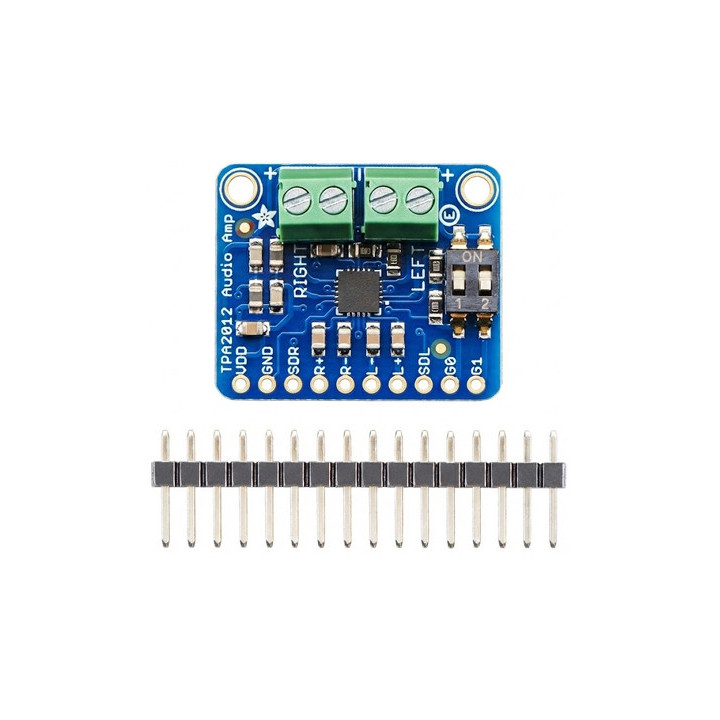

Le module se compose d'une carte entièrement assemblée et testée, avec des condensateurs d'entrée de 1,0 µF. Un double commutateur DIP mini permet de régler le gain de l'amplificateur à la volée, des borniers à vis de 3,5 mm pour connecter/déconnecter facilement vos haut-parleurs, ainsi que des connecteurs pour le montage sur une plaque d'essai.

Les haut-parleurs ne sont pas inclus ; utilisez des haut-parleurs de 4 ou 8 ohms d'impédance.

Caractéristiques:

- Puissance de sortie : 2,1 W sous 4 Ω (distorsion harmonique totale : 10 %), 1,4 W sous 8 Ω (distorsion harmonique totale : 10 %), sous une alimentation de 5 V.
- PSRR : 77 dB typ. à 217 Hz avec un gain de 6 dB
- Conçu pour être utilisé sans filtre de sortie, lorsque les fils mesurent moins de 5 à 10 cm de long.
- Quatre gains sélectionnables par broche : 6 dB, 12 dB, 18 dB et 24 dB. La sélection s’effectue à l’aide des commutateurs intégrés ou en configurant les broches G0 et G1
- Excellente suppression des clics et des pops
- Protection contre la surchauffe
- Arrêt indépendant du canal
- Faible consommation de courant : typiquement 6 mA en veille et 1,5 µA en mode arrêt
