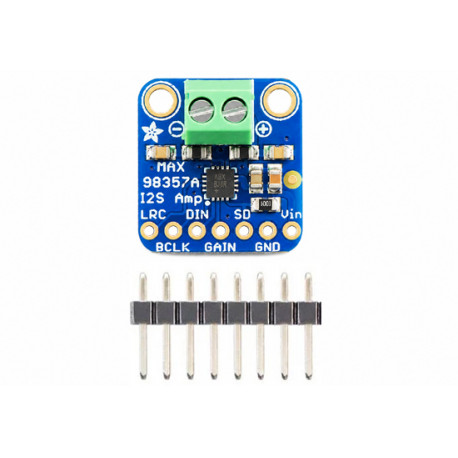

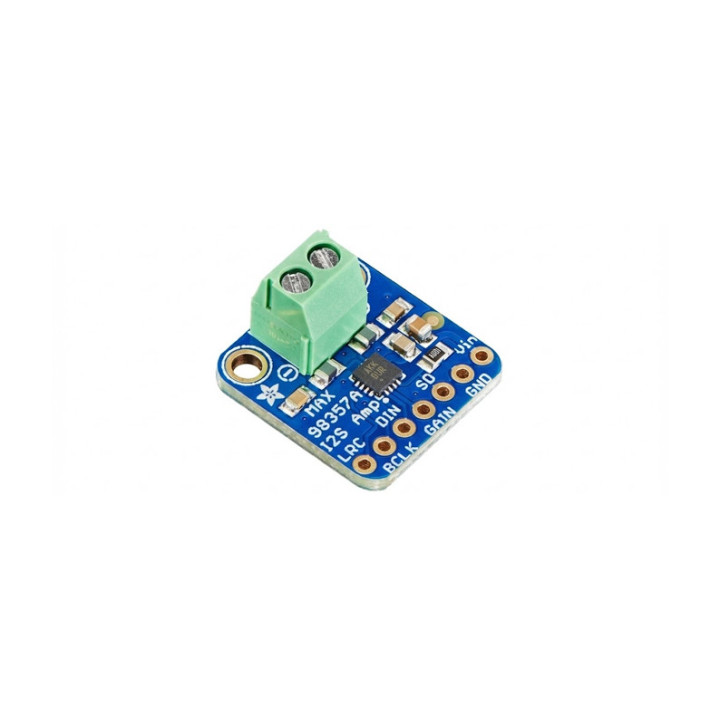

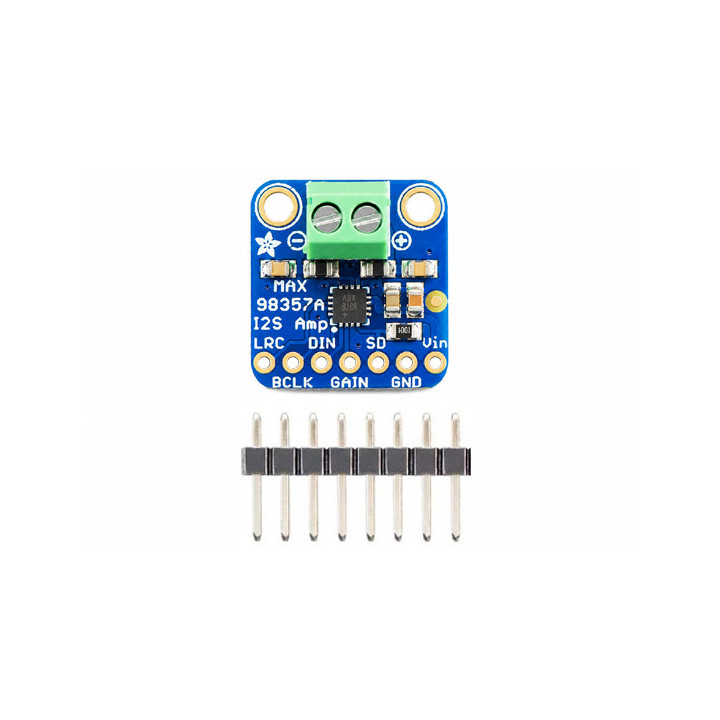

Module Amplificateur Audio I2S MAX98357A Classe D 3W

Ce module amplificateur audio numérique I2S basé sur un MAX98357A est une solution compacte et performante pour ajouter facilement du son à vos projets électroniques. Compatible avec Raspberry Pi, ESP32, Arduino Zero et tout microcontrôleur disposant d’une sortie I2S, ce breakout combine un convertisseur DAC et un amplificateur classe D dans un seul module.

L’I2S (à ne pas confondre avec l’I2C) est un protocole audio numérique utilisé sur les circuits électroniques pour transporter des données audio. De nombreuses puces et processeurs haut de gamme gèrent l’audio entièrement en format numérique I2S. Ensuite, pour l’entrée ou la sortie des données, trois ou quatre broches sont utilisées (entrée de données, sortie de données, horloge bit clock et sélection du canal gauche/droite). Généralement, les appareils audio utilisent une puce DAC qui reçoit l’I2S et le convertit en signal analogique capable d’alimenter un casque audio.

Ce petit amplificateur mono est étonnamment puissant : il peut fournir jusqu’à 3,2 Watts sur un haut-parleur de 4 ohms (alimentation 5V à 10 % THD). À l’intérieur de cette puce miniature se trouve un contrôleur de classe D capable de fonctionner de 2,7V à 5,5V DC. Comme l’ampli est de classe D, son rendement est extrêmement élevé, ce qui le rend parfait pour les projets portables et alimentés par batterie. Il intègre une protection thermique et contre les surintensités, mais il chauffe à peine en utilisation normale.

L’entrée audio utilise le standard I2S et accepte des niveaux logiques de 3,3V ou 5V. Les sorties sont de type « Bridge Tied », ce qui signifie qu’elles sont directement reliées aux sorties de l’amplificateur sans connexion à la masse. La sortie est un signal PWM carré d’environ 300 kHz qui est ensuite « lissé » par la bobine du haut-parleur ; les hautes fréquences ne sont donc pas audibles. Cela signifie également que vous ne pouvez pas connecter cette sortie à un autre amplificateur : elle doit alimenter directement les haut-parleurs.

Une broche « Gain » permet de modifier le gain de l’amplificateur. Par défaut, l’ampli fournit un gain de 9 dB. En utilisant une résistance pull-up, pull-down ou un câblage direct, la broche Gain peut être configurée pour fournir un gain de 3 dB, 6 dB, 9 dB, 12 dB ou 15 dB.

La broche ShutDown/Mode peut être utilisée pour mettre la puce en veille ou pour définir quel canal audio I2S est envoyé au haut-parleur. Par défaut, l’amplificateur sort un mixage stéréo mono (L+R)/2. En ajoutant une résistance, vous pouvez choisir de sortir uniquement le canal gauche ou uniquement le canal droit.

Fonctionne parfaitement avec le Raspberry Pi, l’Arduino Zero et tout autre microcontrôleur ou micro-ordinateur disposant de sorties audio I2S.

Compact et simple à intégrer, il est parfait pour les enceintes DIY, radios connectées, lecteurs audio, projets IoT ou systèmes embarqués nécessitant une sortie audio amplifiée.

Points forts :

• Amplificateur audio numérique classe D
• Compatible Raspberry Pi, ESP32, Arduino et autres systèmes I2S
• Puissance jusqu’à 3,2 W
• Alimentation de 2,7V à 5,5V
• Gain configurable (3 à 15 dB)
• Faible consommation et haut rendement
• Protection thermique intégrée
• Format compact et facile à intégrer


Le module est entièrement assemblée et testée avec un bornier à vis de 3,5 mm pour connecter/déconnecter facilement votre haut-parleur (non livré). Seul le connecteur mâle (livré) au pas de 2,54 mm (pour une montage sur une plaque d'essai pour récupérer les différentes broches) sera à souder par vos soins.

Le haut-parleur n'est pas inclus ; utilisez un haut-parleurs de 4 ou 8 ohms d'impédance.

Caractéristiques techniques :

• Alimentation (Vin-GND): 2,5 Vcc à 5,5 Vcc (min. 800 mA)
• Puissance de sortie :
  • 3,2 W sous 4 Ω, THD 10 %, alimentation 5V
  • 1,8 W sous 8 Ω, THD 10 %, alimentation 5V
• PSRR : 77 dB typique à 1 kHz
• Sortie I2S : LRC/BCLK/DIN (aucun signal MCLK requis)
• Fréquences d’échantillonnage I2S de 8 kHz à 96 kHz
• Cinq niveaux de gain sélectionnables (GAIN):
  • 3 dB (nécessite une résistance de 100K entre GAIN et Vin)
  • 6 dB (GAIN connecté à Vin)
  • 9 dB (GAIN non connecté par défaut)
  • 12 dB (GAIN connecté à GND)
  • 15 dB (nécessite une résistance de 100K entre GAIN et GND)
• Réduction des clics et des « pops »
• Excellente suppression des clics et parasites audio
• Protection thermique avec arrêt automatique
• Sortie pour haut parleur sur bornier à vis (pas 3,5 mm)
• Dimensions: 19,4 x 17,8 x 3 mm
• Poids : 12 g
