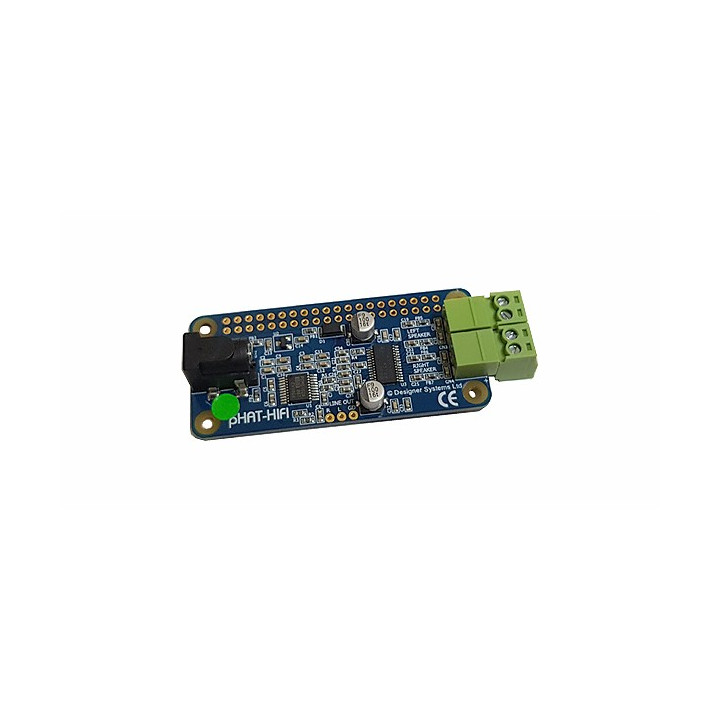

Amplificateur audio Raspberry pHAT-HIFI avec DAC 32 bits et sortie 2x12W

La puissance de sortie max. est de 2 x 12W sous 4 Ω et 2 x 6 W sous 8 Ω. Les raccordements de vos hauts-parleurs se feront depuis des borniers à vis débrochables. L'amplificateur de la platine devra être alimenté depuis une source d'alimentation externe 12 V (non livrée) via un connecteur DC Ø2,1 x 55 mm.

Le module pHAT-HIFI est entièrement compatible avec les pilotes ALSA et ne nécessite qu'une configuration minimale pour une reproduction audio de haute qualité. Il est également compatible avec les émulateurs de haut-parleurs XiXMusicPlayer, qmmp, MusicBox et Shairport AirPlay pour n'en citer que quelques-uns.


Caractéristiques:

• Alimentation DAC: 4,5 V à 6 Vcc (5 V typique)
• Alimentation amplificateur: 9 V à 15 Vcc (12 V typique)
• Consommation en utilisation: 1A @ 12V sous 2x4Ω / 2A @ 12V sous 2x8Ω
• Consommation en veille: 20 mA @ 12V
• Performance DAC audio: 112 dB typique
• Donnée DAC audio: 12, 24 & 32 bits
• Fréquence d’échantillonnage: 8 à 384 KHz
• Interface: 3 fils I2S @ 3,3V
• Sortie ligne DAC: Stéréo 2,1 Vrms @ 1 KΩ
• Puissance Audio:  2x12W @ 4Ω / 2x6W @ 8Ω
• Distorsion: 0,06% typique
• Gain: 20dB typique
• Protections thermique et contre les court circuits
• Dimensions: 76 x 30 x 4 mm
• Poids: 18 g

ATTENTION: bien que le module dispose d'une protection thermique, lorsque le module est utilisé sous 4 Ω à un niveau sonore élevé, pendant une longue période, le circuit d'amplification sur le module peu devenir très chaud. Nous vous conseillons donc très fortement d'utiliser un dissipateur thermique avec adhésif de 10 x 10 mm max. en prenant soins de ne pas faire de court-circuit sur les composants entre les 2 condensateurs C15 et C30.
