Amplificateur audio stéréo ADA1712, 2,8W, interface I2C, 2,7-5,5Vcc Images
Amplificateur audio stéréo ADA1712, 2,8W, interface I2C, 2,7-5,5Vcc

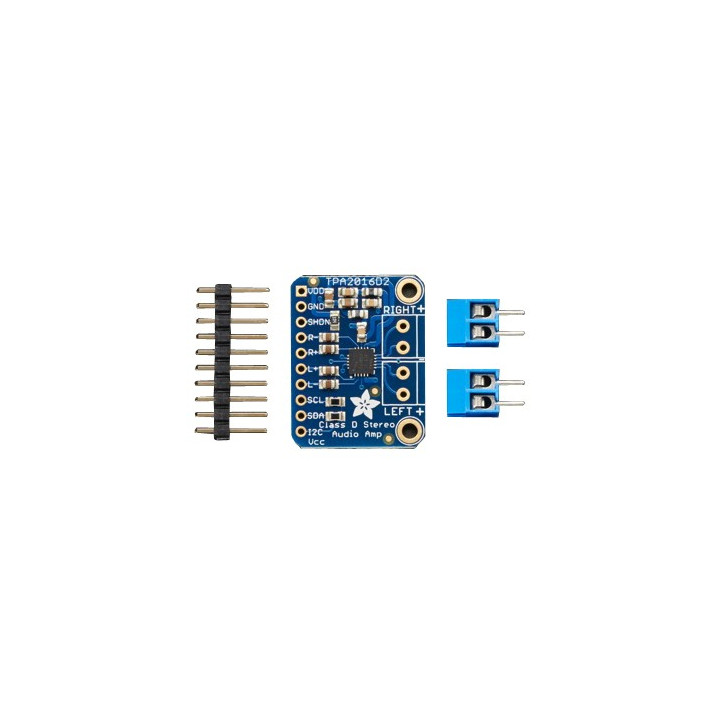

Cette petite platine conçue sur la base d'un circuit TPA2016D2 est un amplificateur audio Stéréo de 2,8 W de classe D pilotable depuis une interface I2C™ via un microcontrôleur externe type arduino™, PIC, etc...(non livré).
Livré avec 2 borniers à vis et 1 barrette mâle 1 x 16 sécable (à souder par vos soins).
Caractéristiques:
- Alimentation: 2,7 à 5,5 Vcc
- Consommation au repos: 3,5mA en mode "normal" et 0,2µA en mode veille
- Interface: I2C™
- Puissance de sortie @ 5Vcc: 2,8W @ 4 ohms, 10% THD
1,7W @ 8 ohms, 10% THD
- Gain configurable: -28dB à 30 dB
- Protection thermique
- Dimensions: 22 x 28 mm
- Poids: 2g
Exemple d'application (platine Arduino, hauts-parleurs, straps et plaque breadboard non inclus)
-
Tutoriel ArduinoTélécharger
