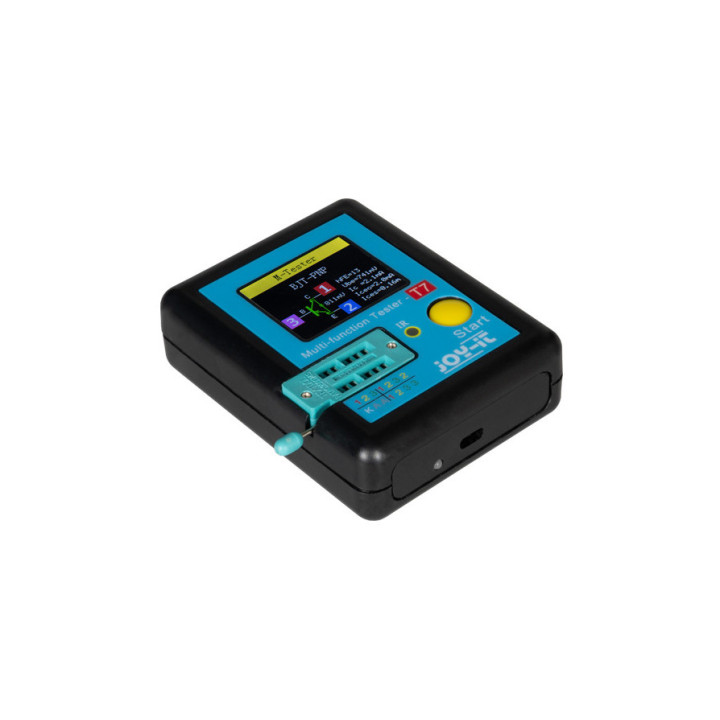

Analyseur automatique de composants JT-LCR-T7

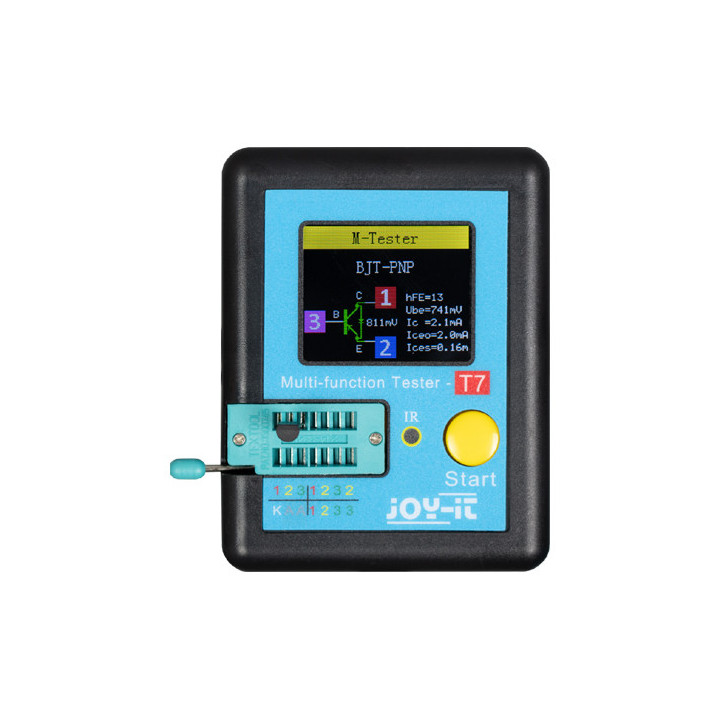

Vue de face de l'analyseur automatique de composants
Exemple d'utilisation de l'analyseur automatique de composants

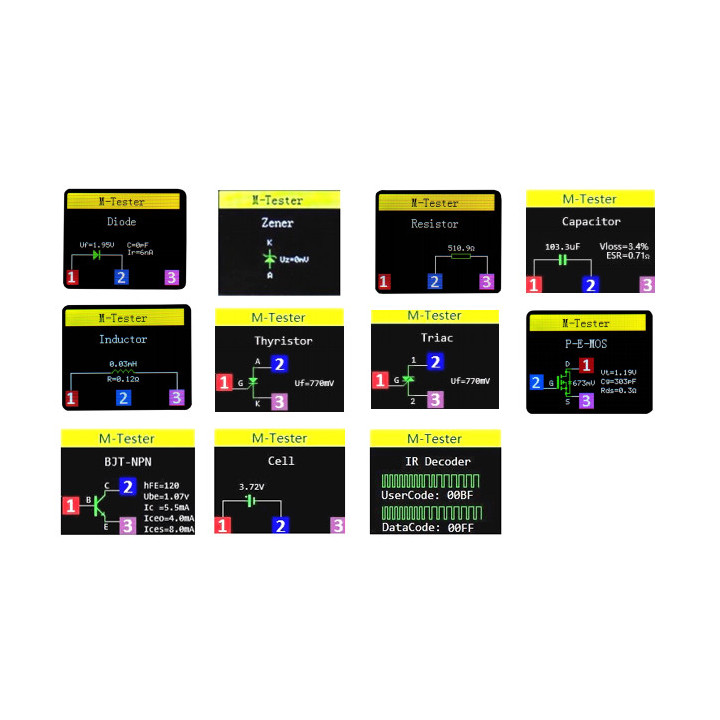

Détail des différentes mesures de l'analyseur de composant JT-LCR-T7
    Analyseur automatique de composants JT-LCR-T7
    Vue de face de l'analyseur automatique de composants
    Exemple d'utilisation de l'analyseur automatique de composants
    Détail des différentes mesures de l'analyseur de composant JT-LCR-T7
    JT-LCR-T7
    Disponible
    28,20 € TTC
    23,50 € HT

    Dont 0,02 € d'eco-participation déjà incluse dans le prix

    Ce boîtier vous permettra de tester et d'analyser la plupart des composants électroniques (résistances, condensateurs, inductances, diodes, diodes Zener, transistors, triacs, thyristors, etc...) mais également de décoder des signaux infrarouges (qui seront affichés sur son écran).

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Le boitier de mesure JT-LCR-T7 de chez Joy-it permet de mesurer la capacité des condensateurs, l'inductance des bobines et autres selfs ainsi que la valeur résistive des composants.

    Il permet également de détecter et d'analyser automatiquement la plupart des composants électroniques comme les diodes, diodes zener, pont de diodes, transistors, triacs, thyristors, piles, etc... Vous pourrez ainsi par exemple savoir si un transistor est de type PNP ou NPN et en afficher ses caractéristiques sur son petit écran graphique couleur.

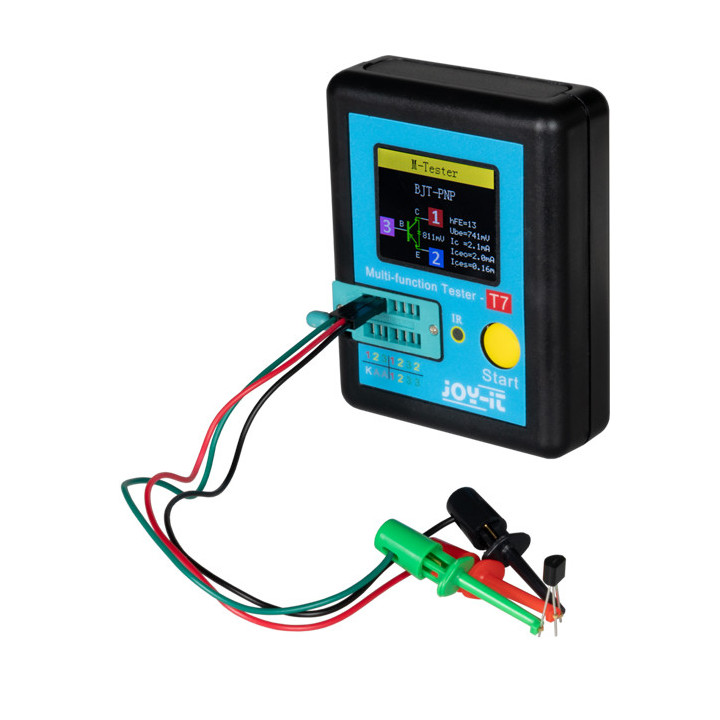

    La mesure pourra s'effectuer soit en insérant directement votre composant sur le support prévu à cet effet ou en utilisant les sondes de mesure avec grip-fil (livrées) pour une mesure déportée. Vous n'avez plus qu'à appuyer sur 1 seul bouton en façade pour lancer l'analyse du composant.

    Mais ce n'est pas tout, cet appareil permet également de décoder les signaux des télécommandes infrarouges (au standard NEC uniquement) grâce à un récepteur IR en face avant (signaux qui seront affichés à l'écran sous forme d'onde et de code hexadécimal).

    Fonctionnant sur batterie, l'appareil pourra être facilement utilisable pour une utilisation embarquée. Un connecteur micro USB (câble livré) vous permettra de recharger l'analyseur depuis votre PC, une alimentation à sortie USB ou toute autres source d'alimentation externe en USB (non livrés). Une Led bicolore indique l'état de charge.

    Attention en cas de mesure de batterie ou pile ces dernières ne doivent jamais dépasser 4,5 V sous peine d'endommager l'appareil (non pris en compte par la garantie).

    Caractéristiques:

    • Mesure: Résistance, condensateur, inductance, thyristor, triac, transistor (bipolaire, FET), diode, pont de diode, diode zener et décodage infrarouge
    • Afficheur TFT couleur 3,5" (160 x 128 pixels)
    • Calibration automatique (par un seul bouton)
    • Batterie Lithium-ion intégrée (3,7V / 350 mAh)
    • Led d'état de charge (rouge = en charge / vert = chargé)
    • Résistance : 0,01  - 50 M
    • Inductance: 0,01 mH - 20 H
    • Condensateur: 25 pF - 100 mF
    • Batterie/piles: 0,1 V - 4,5V max.
    • Diode Zener: 0,01 V - 30 V
    • Diode: UF<4,5 V
    • Thyristor / triac: IGT < 6mA
    • Extinction automatique après 20 secondes d'inactivité
    • Dimensions: 90 x 70 x 27 mm
    • Livré avec câble microUSB™ et sonde de mesure (grip fil)


    De part la présence d'une batterie rechargeable Lithium interne et en raison des réglementations aériennes, ce ne peut pas être exporté.
