Analyseur de protocole USB Total Phase Beagle USB 12 - TP320221 Full-Low Speed (12 MBps max.)

Cet analyseur de protocole USB est l'outil de débug INDISPENSABLE pour tous les développeurs de "hardware", firmware ou de software.

De part son tarif extrêmement compétitif il est désormais possible que chaque développeur et que chaque ingénieur dispose de son propre analyseur sans qu'il est besoin de partager son matériel avec ses collaborateurs. Le gain de temps (et d'argent) est sans commune mesure avec le "Beagle USB". Ce dernier est également tout indiqué pour les centres de recherches, les universités, les I.U.T, etc...




Outil de développement multi-plateformes
Avec le boîtier "Beagle™" vous disposez pour le même prix d'un module de développement capable de travailler indifféremment sous environnement (32 ou 64 bits) Windows™, Linux ou Mac OS X pour une flexibilité totale.




Exploitation avantageuse du bus USB
L'utilisation du bus USB apporte de nombreux avantages:
- Acquisition et transfert haute vitesse des données vers / depuis  le PC  (ceci permet d'effectuer d'analyser les communications très rapidement).
- Bus auto-alimenté (pas besoin d'alimentation externe)




Outil de développement sans compromis
Le boîtier "Beagle™" est livré avec des API complètes ne nécessitant aucun royalties pour être exploitées.




Logiciel "DATA CENTER"
Le boîtier "Beagle™" est également livré avec un puissant et convivial logiciel de commande appelé "Beagle™ Data Center". Ce dernier permet d'effectuer l’acquisition des données et l’affichage des paquets (en même temps que ces derniers apparaissent sur le bus) avec la gestion de filtres, de sauvegarde et d'exportation.




A ce titre la dernière version du logiciel "Data Center" dispose d'une multitude de nouvelles fonctions. Cliquez ici pour en savoir plus...

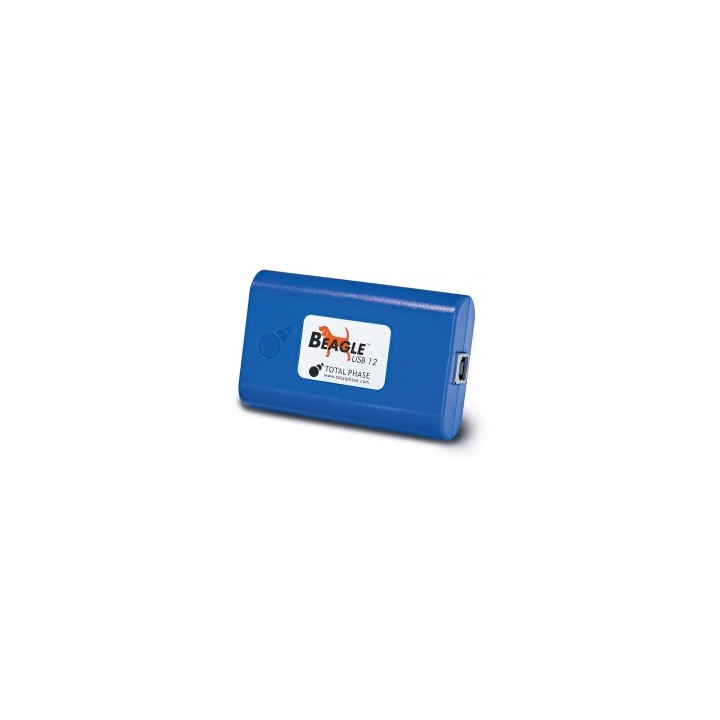

Description du boîtier "Beagle USB 12":


Le boîtier "Beagle™" est équipé d'un câble USB à une extrémité (destiné à être connecté au PC d'analyse) et de 2 connecteurs USB à l'autre extrémité (un pour recevoir le dispositif USB à analyser et l'autre pour recevoir le PC sur lequel est relié le dispositif USB).


Il est également possible sous certaines conditions de n'utiliser qu'un seul PC qui servira d'analyse et de "support" pour le périphérique USB.

Le "Beagle" dispose d'une isolation galvanique lui permettant d'être totalement "transparent" et non intrusif sur le port USB afin d'analyser les communications d'un périphérique USB Full Speed et Low Speed. Vous pouvez également connecter un périphérique de type "High Speed" en utilisant un hub externe additionnel Full Speed (non livré).


Les données véhiculant sur le BUS USB sont directement stockées sur le PC d'analyse (et la quantité de données collectée ne dépend que de la capacité du PC d'analyse). De plus, le "Beagle" affichera les packets USB en temps réel (vous n'aurez plus besoin de perdre votre temps à régler des triggers).

Il est possible de faire l'acquisition de packets entiers mais aussi d'analyser chaque bit d'un packet.

Vidéos de présentation et d'initiation




Description sommaire du logiciel "DATA CENTER":

Le logiciel de commande (Beagle™ Data Center) permet d'effectuer l’acquisition des données et l’affichage des paquets (en même temps que ces derniers apparaissent sur le bus). Il vous est aussi possible de visualiser individuellement les bits des signaux avec une résolution pouvant aller jusqu’à
21 ns. Le logiciel permet également l’application de "filtres" spécifiques sur le bus lors de la phase d’acquisition.




Ces filtres ne sont pas "destructifs" et peuvent être enlevés ou appliqués de nouveau sans perte des signaux acquis. De plus un système de navigation ergonomique vous permettra de vous repérer simplement et rapidement parmi les paquets de données acquis.

Une fonction de sauvegarde et d’exportation vous permettra d’enregistrer les données mémorisées sur le disque-dur du PC afin que vous puissiez les analyser ultérieurement. Ces données sont sauvegardées au format binaire. Il est également possible de sauvegarder une partie de ces dernières au format "texte". Les fonctionnalités du logiciel sont accessibles sous environnement Windows™, Linux et Mac OS X.



Développez vos propres applications !

Bien que livré avec son logiciel dédié, il vous est également possible de développer vos propres application d'analyse en langage C/C++ grâce aux API livrées. Compatibles Windows™, Linux et Mac OS X, ces dernières sont utilisables librement sans licence, ni royalties.


Contenu du "pack de base":

- Boîtier "Beagle™"
- 2 câbles de liaison USB
- Logiciels disponibles en libre téléchargement:
  > Drivers USB pour Windows™
  > Fichiers de configuration USB "Hot Plug" pour Linux
  > Logiciel "Beagle DATA CENTER"
  > Exemples, datasheets et documentations diverses
