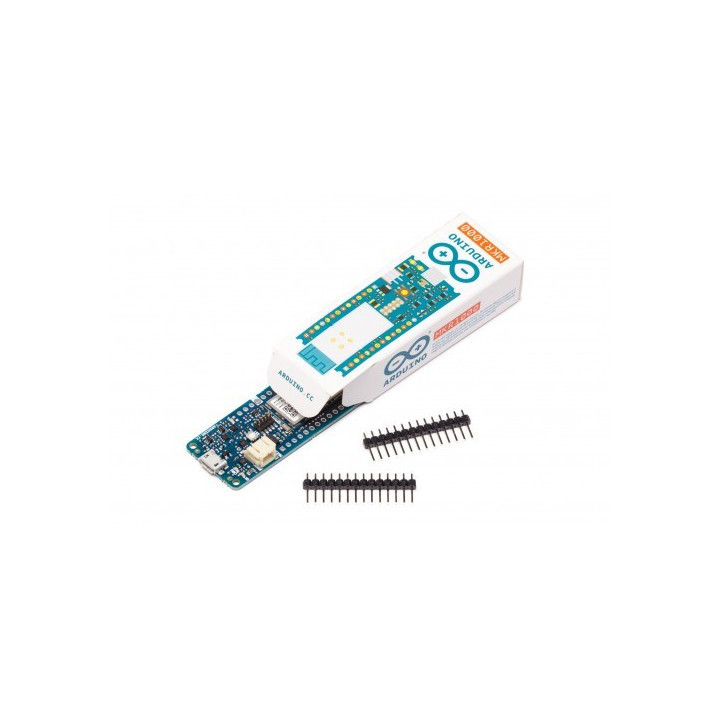

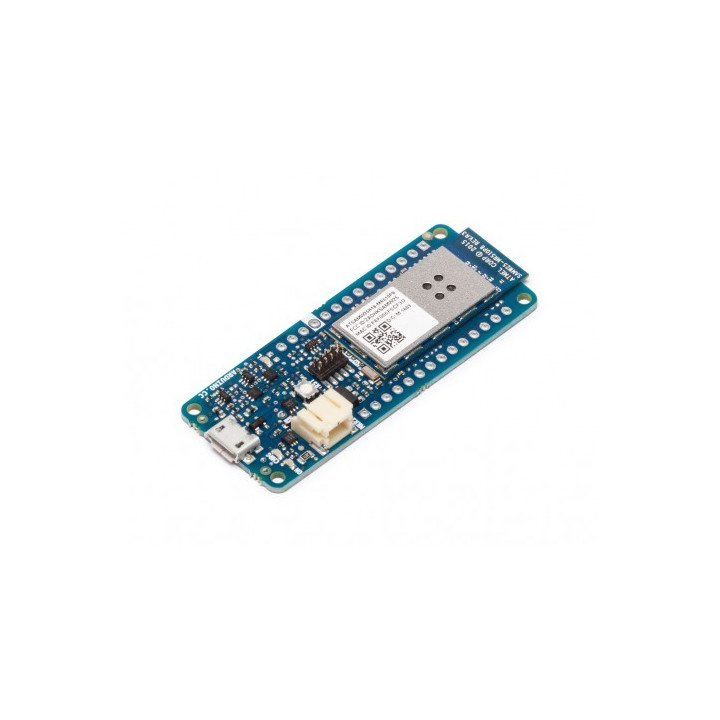

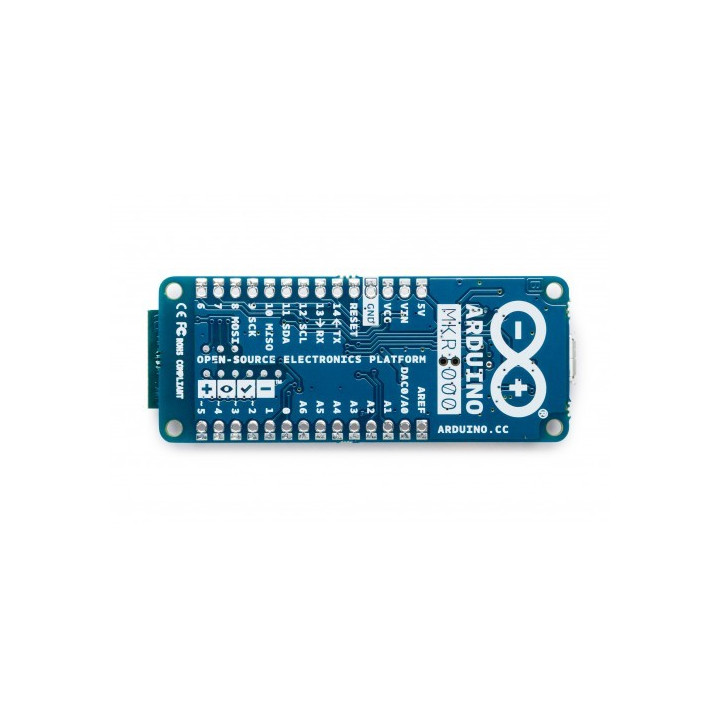

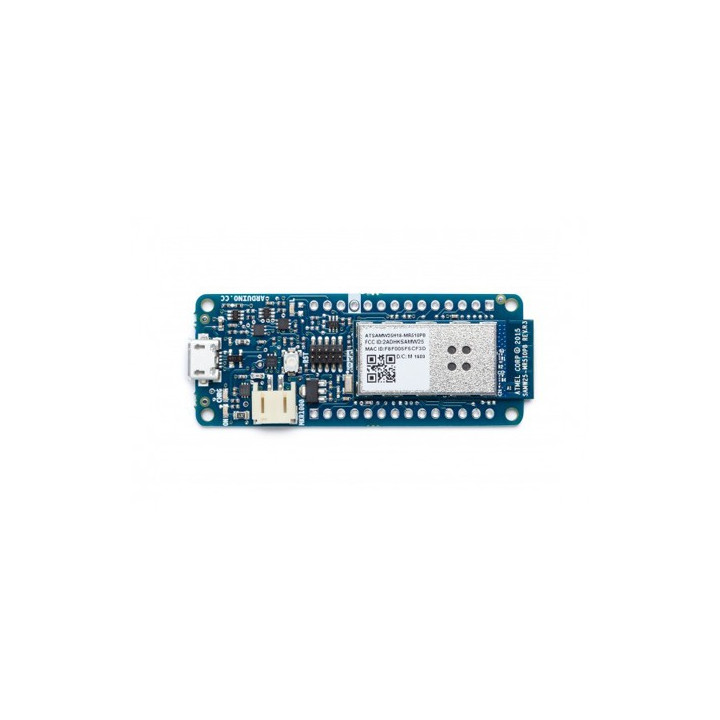

Carte Arduino MKR1000 ARM Cortex® M0+ 32 bits + WINC1500 ABX00004

L'Arduino MKR1000 est une carte de développement puissante et compacte conçue spécifiquement pour simplifier la création d'objets connectés sécurisés et autonomes. Alliant la performance d'un processeur 32 bits SAMD21 à la connectivité WiFi basse consommation du module WINC1500, elle intègre nativement un circuit de charge pour batterie Li-Po, ce qui en fait la plateforme de choix pour les nœuds IoT mobiles.

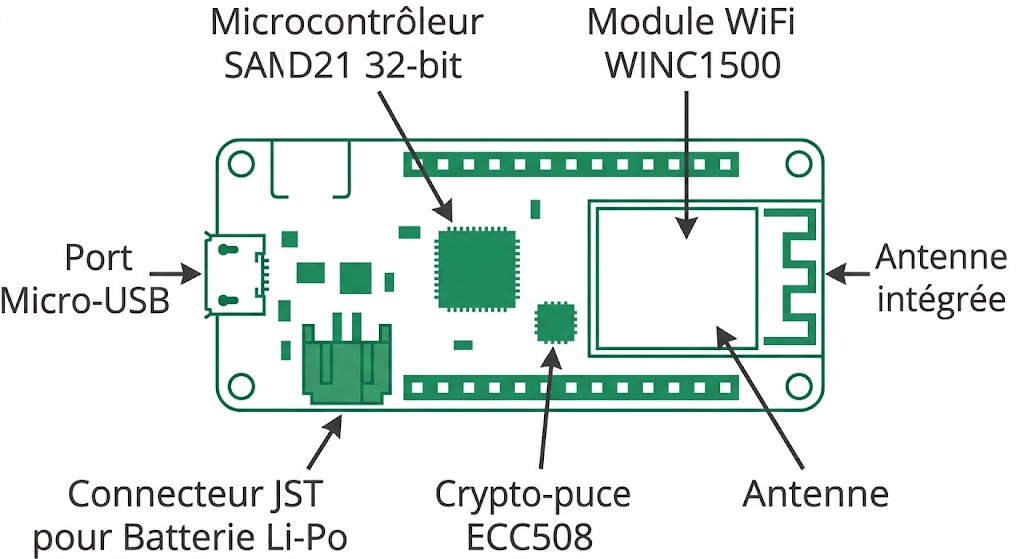

Spécifications visuelles de l'Arduino MKR1000 et de ses composants clés

Pourquoi choisir l'Arduino MKR1000 pour vos projets IoT ?

L'Arduino MKR1000 a été pensée comme une solution "tout-en-un" pour les développeurs cherchant à déployer des réseaux de capteurs sans fil avec un minimum d'effort matériel. Son premier avantage majeur réside dans son architecture matérielle optimisée : contrairement aux cartes Arduino classiques qui nécessitent des shields additionnels pour le WiFi ou la gestion de l'énergie, le MKR1000 regroupe tout sur un circuit imprimé aux dimensions réduites. L'intégration du module Atmel WINC1500 permet une connectivité 2.4GHz robuste tout en maintenant une consommation électrique extrêmement faible, un critère vital pour les dispositifs alimentés par pile ou batterie.

La sécurité est un autre pilier fondamental de cette carte. Dans un monde où les objets connectés sont des cibles privilégiées, l'inclusion d'une puce de chiffrement matériel ECC508 CryptoAuthentication permet de gérer les certificats SSL/TLS et de sécuriser les communications vers le cloud (comme l'Arduino IoT Cloud) sans surcharger le processeur principal. On gagne ainsi en sérénité lors du déploiement de solutions critiques. Enfin, son format MKR, devenu un standard industriel chez Arduino, garantit une évolutivité exemplaire. Que vous soyez un enseignant souhaitant introduire l'IoT en classe ou un ingénieur prototypant une passerelle industrielle, le MKR1000 offre un équilibre parfait entre puissance de calcul, sécurité et autonomie. C'est vraiment du costaud pour passer rapidement de l'idée au déploiement réel.

Spécifications techniques détaillées

Le cœur de l'Arduino MKR1000 bat au rythme du microcontrôleur SAMD21 Cortex-M0+ 32 bits cadencé à 48 MHz. Cette puissance de calcul, héritée de la célèbre carte Arduino Zero, permet de traiter des algorithmes complexes tout en gérant les tâches de communication réseau en parallèle. La mémoire n'est pas en reste avec 256 Ko de Flash pour le stockage du code et 32 Ko de SRAM, offrant une marge confortable pour les bibliothèques IoT gourmandes. L'alimentation est particulièrement soignée : la carte accepte 5V via le port Micro-USB ou la broche VIN, mais dispose surtout d'un chargeur intégré pour batterie Li-Po 3,7V (capacité minimale recommandée de 700 mAh). Le basculement entre l'alimentation externe et la batterie est totalement automatique, assurant une continuité de service sans interruption du programme.

Côté entrées/sorties, le MKR1000 propose 8 broches numériques polyvalentes et supporte jusqu'à 12 canaux PWM pour le contrôle de servomoteurs ou de LEDs. Les interfaces de communication série standards sont toutes présentes : un port UART, une interface SPI et un bus I2C. Pour les mesures analogiques, on dispose de 7 entrées connectées à un ADC haute résolution (8/10/12 bits) et d'une sortie analogique réelle via un DAC 10 bits, une fonction rare sur cette gamme de prix qui permet de générer des signaux audio ou des tensions variables précises. Les dimensions compactes de 61.5 mm par 25 mm facilitent l'intégration dans des boîtiers miniatures, tandis que le poids de seulement 32 grammes convient parfaitement aux applications embarquées légères. Certifiée CE, FCC et RoHS, cette carte répond aux exigences réglementaires pour une utilisation professionnelle et éducative.

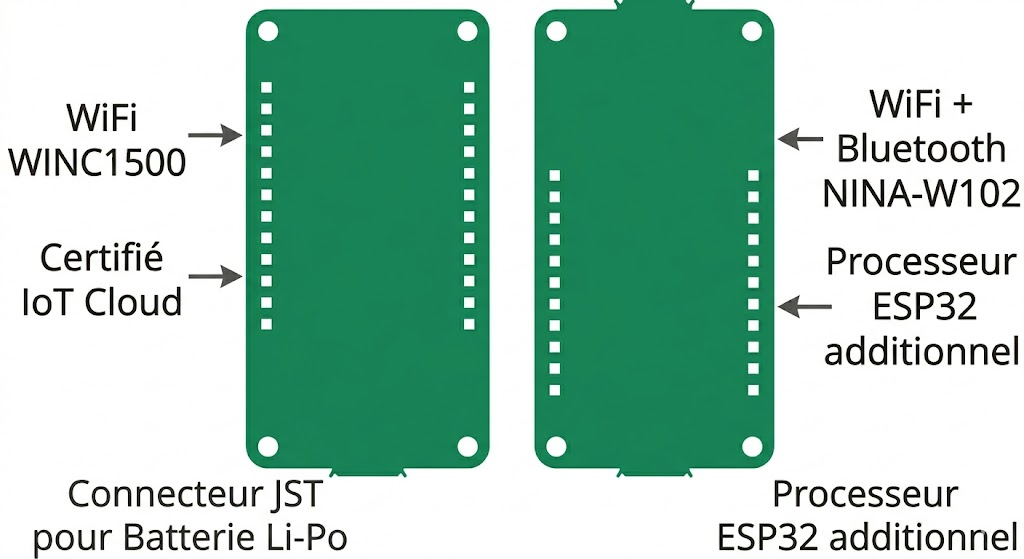

Comparaison visuelle entre le MKR1000 original et son successeur le MKR WiFi 1010

Ce qui change par rapport à l'Arduino Uno WiFi et au MKR WiFi 1010

Comparé à l'Arduino Uno WiFi, le MKR1000 marque un tournant radical vers la miniaturisation et la performance 32 bits. Là où le Uno WiFi utilise une architecture 8 bits plus ancienne et un format encombrant, le MKR1000 offre une densité de fonctions bien supérieure dans un volume trois fois plus petit. L'ajout du connecteur de batterie Li-Po change également la donne pour les projets mobiles, une fonction absente sur la gamme Uno. Le MKR1000 est clairement orienté vers le "node" IoT distant plutôt que vers la carte de laboratoire statique.

Face au MKR WiFi 1010, les différences sont plus subtiles mais essentielles. Le MKR1010 est une évolution équipée d'un module u-blox NINA (basé sur l'ESP32), ce qui lui confère à la fois le WiFi et le Bluetooth (BLE), là où le MKR1000 se concentre uniquement sur le WiFi avec son module WINC1500. Le MKR1000 reste toutefois très apprécié pour sa stabilité éprouvée et sa consommation énergétique extrêmement fine en mode veille WiFi. Si votre projet ne nécessite pas de Bluetooth et exige une gestion très stricte de l'énergie sur batterie, le MKR1000 demeure une option très pertinente et fiable dans l'écosystème Arduino.

Prise en main et utilisation

Pour démarrer avec l'Arduino MKR1000, l'installation se fait simplement via l'IDE Arduino classique ou l'éditeur en ligne. Il suffit d'ajouter le support des cartes "SAMD Boards" dans le gestionnaire de cartes pour débloquer toutes les fonctionnalités du microcontrôleur. La programmation s'effectue via le port micro-USB, qui sert également de console de débogage série. Une attention particulière doit être portée à la tension de fonctionnement : le MKR1000 opère en 3.3V. Contrairement au Uno, ses entrées ne sont pas tolérantes au 5V ; il est donc impératif d'utiliser des adaptateurs de niveaux logiques si vous connectez des capteurs anciens alimentés en 5V sous peine d'endommager la carte.

L'exploitation de la connectivité WiFi repose sur la bibliothèque WiFi101. Cette dernière est très bien documentée et permet de créer des serveurs web, d'envoyer des requêtes HTTP vers des API tiers ou de se connecter directement à l'infrastructure Arduino IoT Cloud. Pour les projets sur batterie, le circuit de charge gère tout de manière transparente : branchez simplement une cellule Li-Po sur le connecteur JST. La LED orange "CHG" vous indiquera l'état de la charge. En résumé, ça fait le job proprement sans configuration complexe, ce qui est idéal pour les débutants souhaitant éviter les maux de tête liés à la pile TCP/IP.

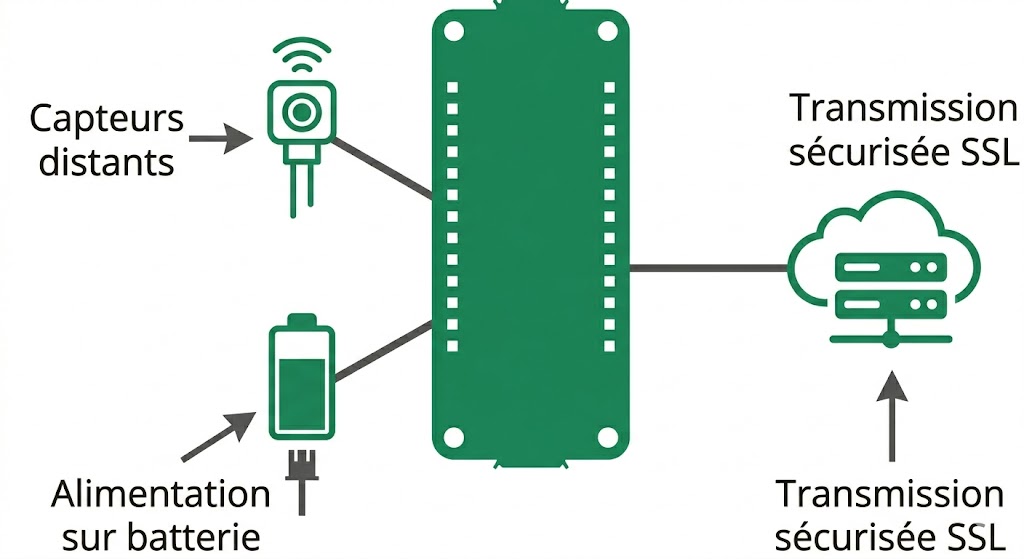

Exemples d'applications concrètes pour le MKR1000 dans l'IoT

Pour quels projets utiliser l'Arduino MKR1000 ?

Domotique et maison intelligente

Le MKR1000 excelle dans la création de thermostats connectés ou de systèmes de surveillance d'éclairage. Sa petite taille permet de l'intégrer discrètement derrière des interrupteurs ou dans des boîtiers muraux. Grâce au WiFi, vous pouvez piloter vos appareils à distance depuis un tableau de bord sur votre smartphone via le cloud Arduino.

Agriculture connectée et Smart Farming

Pour surveiller l'humidité d'une serre ou le niveau d'eau d'un réservoir distant, cette carte est idéale. Alimentée par une batterie Li-Po et un petit panneau solaire, elle peut envoyer des données de manière intermittente, passant la majeure partie de son temps en mode sommeil profond pour préserver son énergie.

Maintenance prédictive industrielle

Grâce à son processeur 32 bits, le MKR1000 peut effectuer des calculs de FFT (Fast Fourier Transform) localement sur les données de vibration d'un moteur avant d'envoyer uniquement les alertes critiques via WiFi. Cela réduit la bande passante nécessaire et augmente la sécurité grâce à la puce ECC508.

Éducation et formation STEM

En raison de sa simplicité de mise en œuvre, c'est l'outil parfait pour enseigner les concepts de réseaux, de protocoles HTTP/MQTT et de sécurité informatique. Elle permet aux étudiants de réaliser des projets concrets et valorisants en quelques séances de cours seulement.

Shields et accessoires compatibles

L'Arduino MKR1000 bénéficie d'un écosystème d'accessoires de plus en plus vaste, conçu autour de son brochage standardisé. Pour étendre ses capacités sans soudure, on peut opter pour le MKR Proto Shield qui offre une zone de pastillage généreuse, ou le MKR Relay Shield pour piloter des charges en courant alternatif comme des lampes ou des pompes. Pour les besoins de connectivité filaire en complément du WiFi, le MKR Ethernet Shield est également disponible.

Nous recommandons également l'utilisation de batteries Li-Po de qualité disposant d'un connecteur JST PH 2 broches. Veillez à bien respecter la polarité lors du choix de votre batterie, car certains modèles sur le marché peuvent avoir les fils inversés. Pour les projets extérieurs, l'ajout d'une antenne externe n'est pas possible nativement (antenne PCB intégrée), mais la portée est généralement suffisante pour une couverture résidentielle ou de bureau standard. Ces accessoires permettent d'ajouter des fonctionnalités professionnelles sans alourdir le développement.

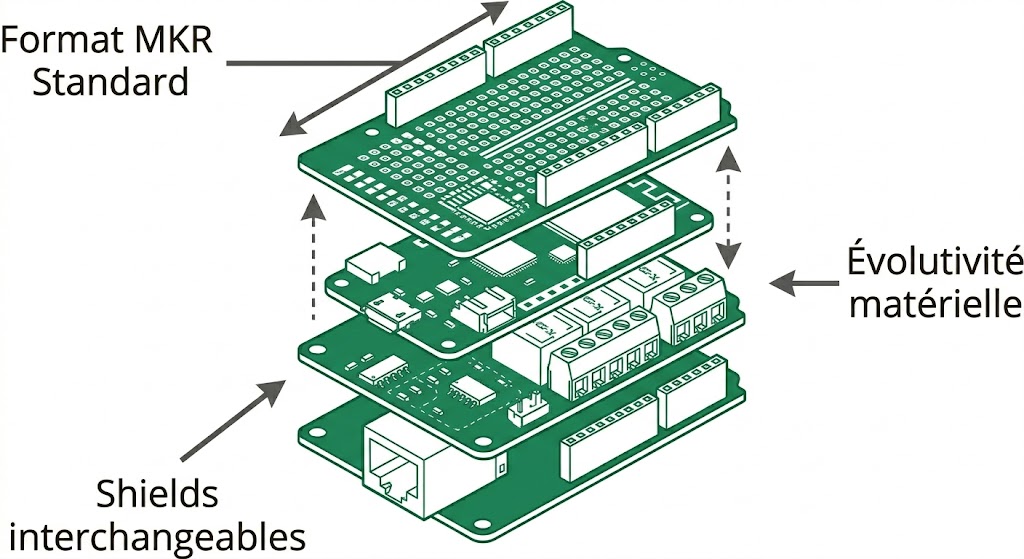

Écosystème de shields et d'accessoires compatibles avec la gamme MKR

Tutoriels et ressources pour démarrer

Premiers pas avec le WiFi sur MKR1000

Ce guide vous explique comment configurer votre carte pour se connecter à votre réseau local et agir en tant que serveur web pour piloter les broches de sortie depuis un navigateur.

Voir le tutoriel complet sur arduino.cc

Déploiement sur batterie et gestion d'énergie

Un tutoriel indispensable pour optimiser la consommation de votre projet et apprendre à utiliser les fonctions de veille pour multiplier l'autonomie de votre batterie Li-Po.

Consulter les ressources d'alimentation

Résumé des caractéristiques techniques

• Microcontrôleur : SAMD21 Cortex-M0+ 32bit low power ARM MCU
• Tension de fonctionnement : 3,3 V (entrées non tolérantes 5 V)
• Alimentation : 5 V via USB ou VIN
• Batterie supportée : Li-Po monocellule, 3,7 V, 700 mAh minimum
• Module WiFi : Atmel WINC1500 (2,4 GHz, 802.11 b/g/n)
• Sécurité : Puce Crypto ECC508 intégrée
• Mémoire Flash : 256 Ko
• SRAM : 32 Ko
• Vitesse d'horloge : 32,768 kHz (RTC), 48 MHz
• E/S numériques : 8 pins
• PWM : 12 canaux
• Entrées analogiques : 7 (ADC 8/10/12 bits)
• Sortie analogique : 1 (DAC 10 bits)
• Dimensions : 61,5 x 25 mm
• Poids : 32 g
• Certifications : CE, FCC, RoHS
• Référence fabricant : ABX00011

Questions fréquentes

Puis-je utiliser des capteurs 5V avec le MKR1000 ?

Directement, non. Le microcontrôleur SAMD21 fonctionne en 3.3V. Si vous appliquez du 5V sur une broche d'entrée, vous risquez de griller la puce. Nous conseillons fortement l'utilisation d'un convertisseur de niveaux logiques ou de capteurs fonctionnant nativement en 3.3V pour garantir la longévité de votre matériel.

Quelle batterie Li-Po est recommandée pour cette carte ?

Il faut impérativement une batterie Li-Po monocellule (3,7V) avec un connecteur JST PHR2. La capacité doit être de 700 mAh au minimum. Pourquoi ? Parce que le courant de charge est fixé à 350 mA ; une batterie trop petite risquerait de surchauffer ou de s'endommager gravement pendant la charge.

Le MKR1000 est-il compatible avec le Bluetooth ?

Non, le MKR1000 ne gère que le WiFi 2.4GHz. Si vous avez besoin du Bluetooth ou du Bluetooth Low Energy (BLE) en plus du WiFi, nous vous orientons vers l'Arduino MKR WiFi 1010 qui dispose d'un module radio combo WiFi/BT u-blox NINA.

Comment recharger la batterie ?

C'est automatique ! Branchez simplement votre batterie sur le connecteur JST et alimentez la carte via le port USB ou la broche VIN (5V). Le circuit de charge s'occupera de remplir la batterie. Une LED orange dédiée vous informe de l'avancement du processus.

Quelle bibliothèque WiFi faut-il utiliser ?

Pour le MKR1000, il faut utiliser la bibliothèque WiFi101. Ne la confondez pas avec WiFiNINA qui est destinée aux modèles plus récents. La WiFi101 est spécifiquement optimisée pour le module WINC1500 présent sur cette carte.

Est-il possible d'utiliser l'antenne pour étendre la portée ?

L'antenne est de type PCB (imprimée sur le circuit). Il n'y a pas de connecteur U.FL pour antenne externe. Cependant, pour la majorité des usages intérieurs, la portée est tout à fait satisfaisante. Pour des distances extrêmes, privilégiez un positionnement dégagé de la carte.

Notre avis chez Lextronic

L'Arduino MKR1000 reste une valeur sûre dans notre catalogue pour le prototypage IoT sérieux. Ce qu'on aime par-dessus tout, c'est son autonomie matérielle : pas besoin de bricoler pour avoir un système sur batterie qui se recharge proprement. La puissance du 32 bits permet de faire du traitement de signal léger, ce qui est un vrai plus par rapport à un Uno. On est sur du costaud niveau sécurité avec la puce crypto, ce qui rassure les clients professionnels. Certes, il n'a pas le Bluetooth, mais pour du pur WiFi basse consommation, il fait le job admirablement bien. C'est une carte équilibrée, fiable et très bien supportée par la communauté.

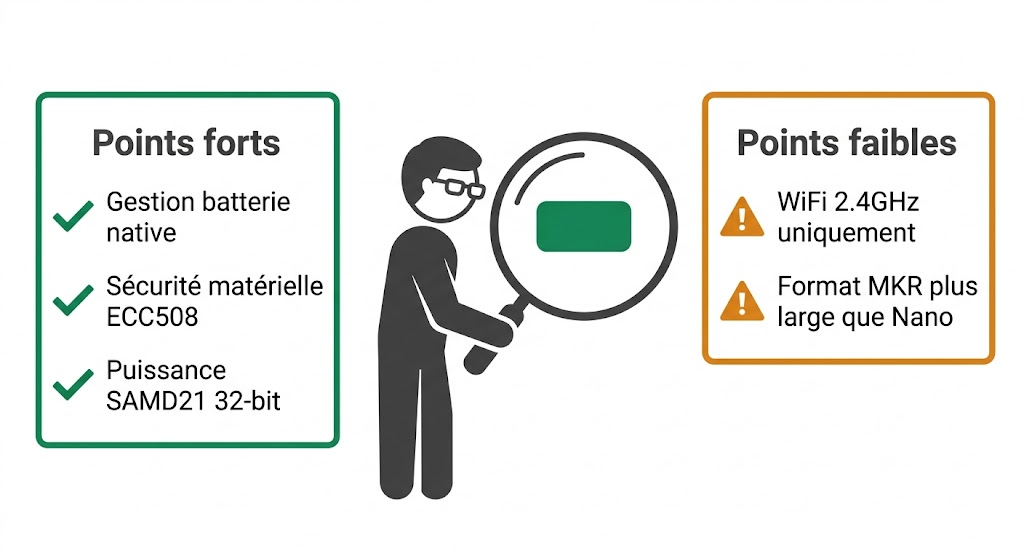

Notre analyse expert résumant les forces et points d'attention du MKR1000
