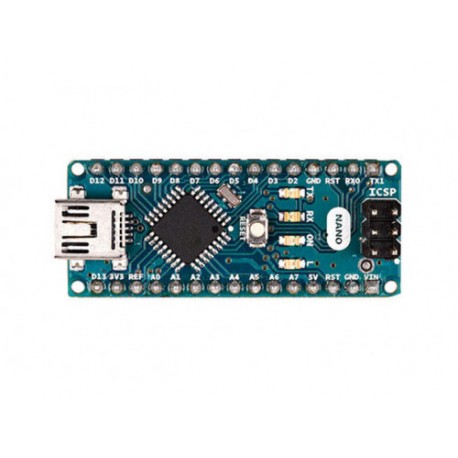

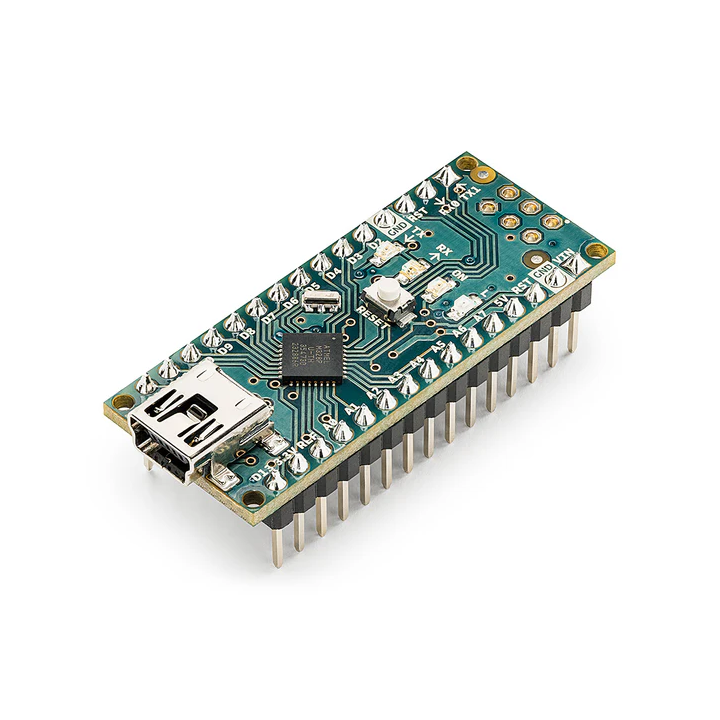

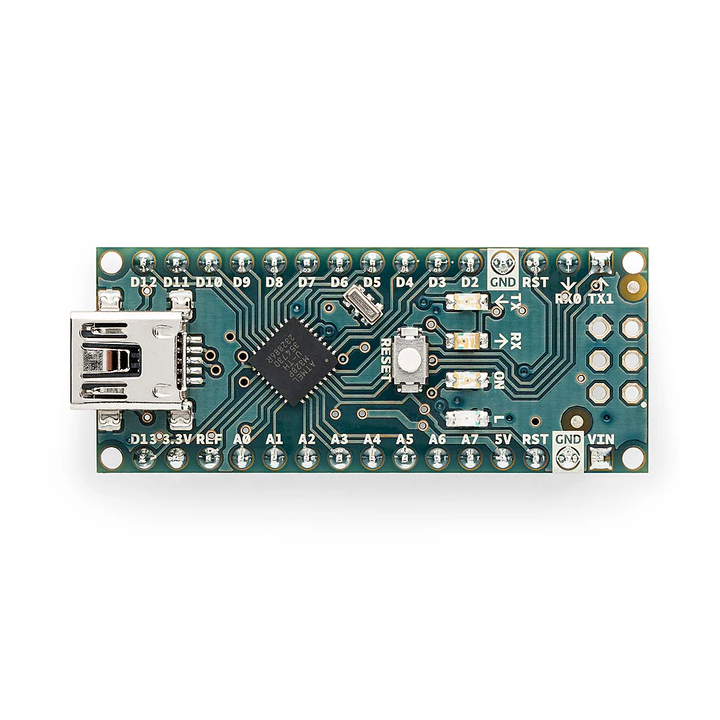

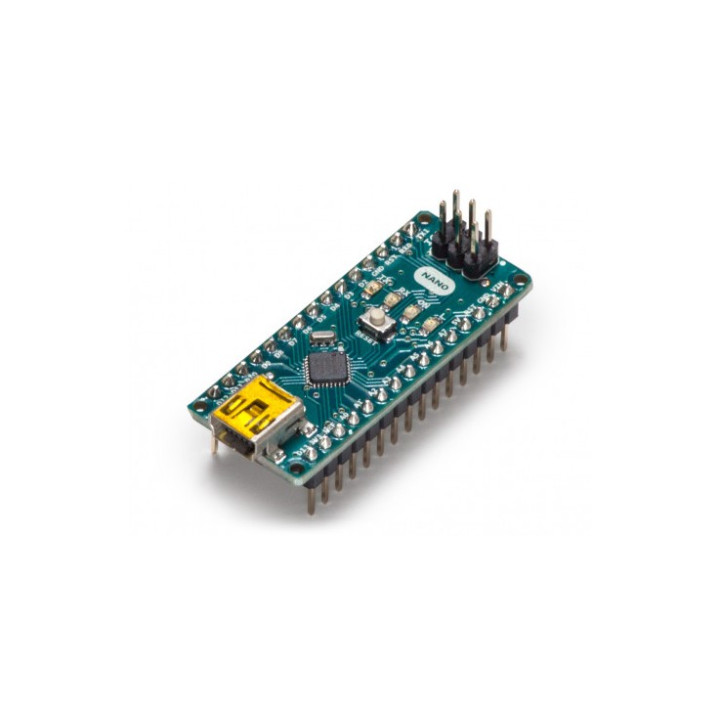

Carte Arduino Nano V 3.0 ATmega328 officielle — A000005

La carte Arduino Nano 3.0 (réf. A000005) est la version compacte et breadboard-friendly de la gamme Arduino classique, bâtie autour du microcontrôleur ATmega328P cadencé à 16 MHz. Avec ses 45 × 18 mm et ses 7 grammes sur la balance, c'est l'une des cartes Arduino les plus petites disponibles — et pourtant elle embarque tout le nécessaire pour prototyper sans sacrifier les fonctionnalités. Conçue et assemblée en Italie, c'est la version originale signée Arduino, pas un clone.

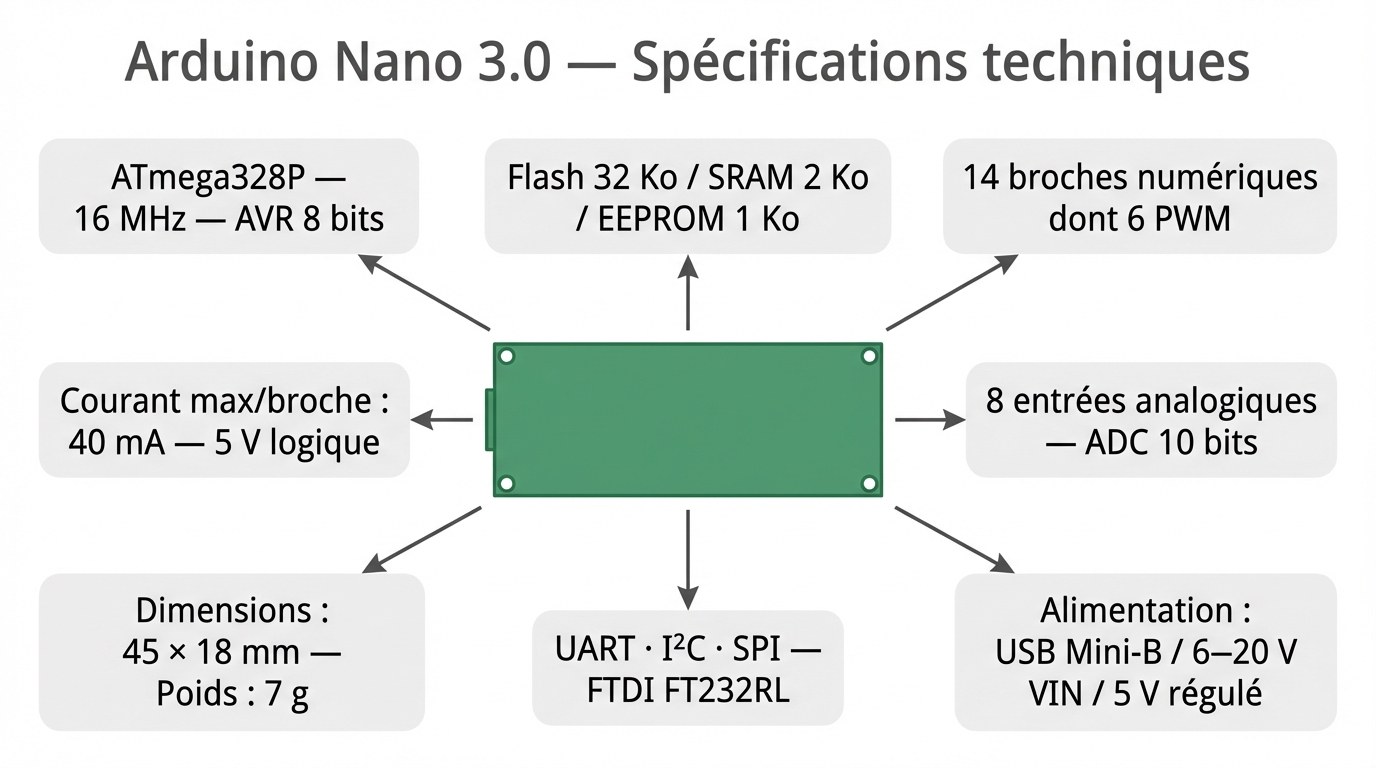

Spécifications visuelles Arduino Nano 3.0 - Toutes les caractéristiques clés en un coup d'œil

Pourquoi choisir l'Arduino Nano 3.0 ?

La Nano 3.0, c'est une valeur sûre. Pas la plus puissante de la gamme, mais sans doute la plus universelle. Son format DIL30 — deux rangées de 15 broches au pas de 2,54 mm — s'enfiche directement sur une breadboard standard sans aucun adaptateur. Résultat : vous posez la carte, vous branchez vos composants, vous codez. C'est aussi simple que ça.

L'écosystème est imbattable. Des milliers de shields, de bibliothèques et de projets documentés existent spécifiquement pour ce format. L'ATmega328P est un processeur AVR 8 bits que la communauté Arduino connaît par cœur depuis des années — les exemples fonctionnent du premier coup, le débogage est rapide, les ressources en ligne sont infinies.

Côté robustesse, on est sur du sérieux. La sélection automatique de la source d'alimentation évite les erreurs de branchement classiques : la carte choisit elle-même entre l'USB et le VIN selon la tension disponible. Chaque broche numérique supporte jusqu'à 40 mA — un niveau correct pour piloter directement des LEDs ou des petits actionneurs sans étage de puissance intermédiaire. Et parce que c'est la version authentique Arduino, la qualité de fabrication est là : composants sélectionnés, bootloader fiable, et une documentation officielle à jour.

Pour l'enseignement, c'est un choix évident. Compacte, pas chère relativement à ses concurrents directs en qualité originale, immédiatement opérationnelle avec l'IDE Arduino, la Nano 3.0 est la carte que l'on donne aux étudiants en première session d'électronique programmable.

Spécifications techniques

Le cœur de la carte est l'ATmega328P de Microchip (anciennement Atmel), microcontrôleur AVR 8 bits cadencé à 16 MHz grâce à un oscillateur à quartz. Il embarque 32 Ko de mémoire Flash (dont 2 Ko réservés au bootloader, laissant 30 Ko pour vos sketches), 2 Ko de SRAM et 1 Ko d'EEPROM. L'EEPROM est accessible via la bibliothèque Arduino EEPROM.h pour stocker des données persistantes entre les cycles d'alimentation.

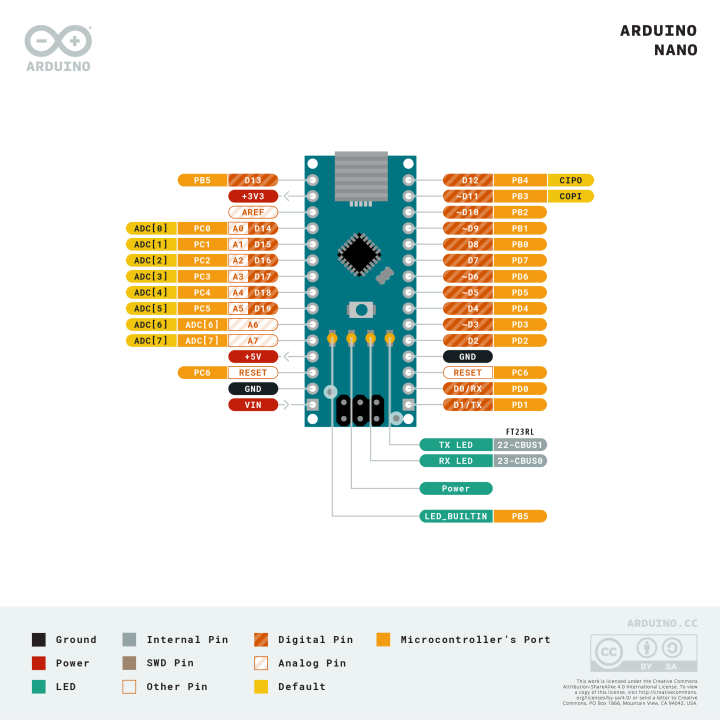

Côté entrées/sorties : 14 broches numériques (D0 à D13), toutes utilisables en entrée ou sortie à 5 V, avec jusqu'à 40 mA par broche. Parmi elles, 6 sorties PWM 8 bits sur les broches D3, D5, D6, D9, D10 et D11. S'y ajoutent 8 entrées analogiques (A0 à A7) avec un convertisseur ADC 10 bits (1024 niveaux). Les broches D2 et D3 supportent les interruptions externes.

Les interfaces série disponibles couvrent l'UART TTL 5 V (D0/D1), l'I²C/TWI (A4=SDA, A5=SCL) et le SPI (D10=SS, D11=MOSI, D12=MISO, D13=SCK). La communication USB est assurée par une puce FTDI FT232RL qui crée un port COM virtuel sur l'ordinateur hôte. Un header ICSP 6 broches permet la programmation directe du microcontrôleur sans passer par le bootloader.

Alimentation : via port USB Mini-B, ou en externe entre 6 et 20 V non régulés sur la broche 30 (VIN), ou en 5 V régulés sur la broche 27. La sélection est automatique. Une sortie 3,3 V est disponible via le FTDI, mais uniquement lorsque la carte est alimentée par USB. Dimensions : 45 × 18 mm, poids 7 g. Certifications FCC, CE, UKCA, RoHS.

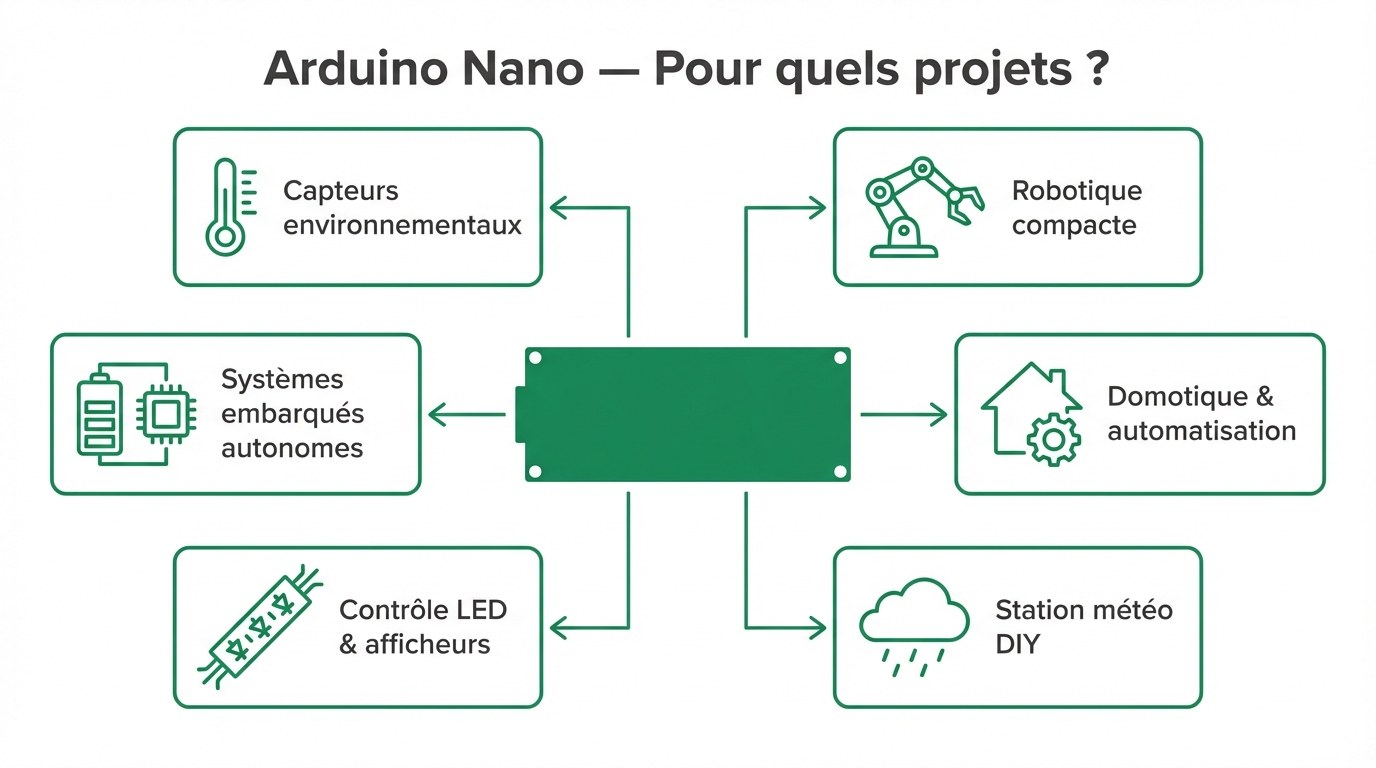

6 applications typiques pour cette carte compacte

Ce qui change par rapport au Nano Every et au Nano R4

Le Nano Every (ATmega4809, 20 MHz) est la mise à jour directe de la Nano classique. Il partage exactement le même brochage DIL30, ce qui rend la substitution physiquement transparente. Ses 48 Ko de Flash et 6 Ko de SRAM sont nettement supérieurs aux 32 Ko / 2 Ko de la Nano 3.0 — un avantage décisif dès que votre sketch commence à grossir ou que vous empilez les bibliothèques. Attention cependant : le microcontrôleur change (ATmega4809 au lieu de l'ATmega328P), et certains sketches utilisant des registres bas niveau nécessitent une adaptation. L'IDE Arduino propose un mode émulation pour limiter ces incompatibilités, mais à vérifier au cas par cas.

Le Nano R4 (Renesas RA4M1, ARM Cortex-M4 à 48 MHz) représente un saut de génération bien plus marqué : 256 Ko de Flash, 32 Ko de SRAM, un DAC 12 bits, un bus CAN, une RTC intégrée et un port USB-C. Même format, même brochage, mais puissance de calcul sans commune mesure. Si vous avez besoin de ces fonctionnalités avancées — contrôle moteur, audio, protocoles industriels — le R4 est le bon choix. En revanche, il ne dispose pas de WiFi ni Bluetooth, contrairement au Nano 33 IoT ou au Nano ESP32.

La Nano 3.0 ATmega328P reste donc pertinente pour tout projet nécessitant une compatibilité maximale avec l'existant, un code AVR éprouvé, ou tout simplement la certitude que le sketch fonctionnera sans surprise sur des milliers d'exemples documentés depuis des années. C'est le choix de la fiabilité et de la communauté.

Prise en main et utilisation

Démarrer avec la Nano 3.0, c'est affaire de quelques minutes. Connectez la carte à votre PC ou Mac via un câble USB Mini-B (non inclus — à prévoir). L'IDE Arduino détecte la carte automatiquement sur la plupart des systèmes grâce aux pilotes FTDI inclus. Ouvrez l'IDE, allez dans Outils → Carte → sélectionnez "Arduino Nano", puis dans Outils → Processeur → choisissez "ATmega328P". Sélectionnez le bon port COM et c'est parti.

Le premier test classique : chargez l'exemple Blink (Fichier → Exemples → 01.Basics → Blink) et cliquez sur Téléverser. La LED reliée à la broche D13 se met à clignoter — votre environnement est opérationnel. La carte est également compatible avec l'Arduino Cloud Editor (éditeur en ligne), sans installation locale nécessaire, à condition d'installer l'Arduino Create Agent.

Point d'attention : si vous alimentez la Nano via VIN (externe), la puce FTDI n'est plus alimentée. La sortie 3,3 V devient indisponible dans ce cas, et les LEDs RX/TX peuvent avoir un comportement inattendu si les broches D0 ou D1 sont à l'état haut. À garder en tête lors de la conception de vos montages autonomes.

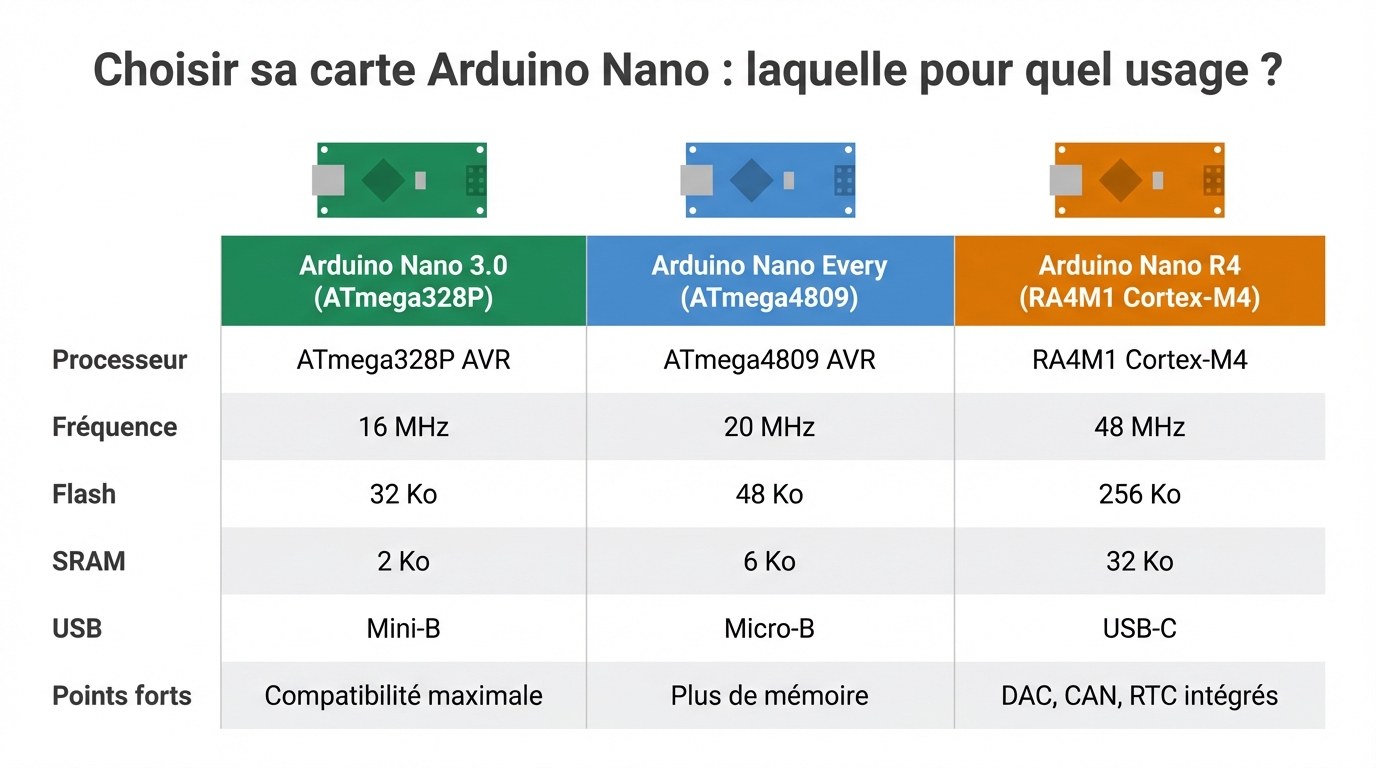

Comparaison Arduino Nano 3.0 / Every / R4 — Choisir la bonne carte selon vos besoins

Pour quels projets utiliser l'Arduino Nano 3.0 ?

La Nano 3.0 brille dans tous les contextes où la taille compte mais où une pleine compatibilité Arduino est indispensable. Voici les cas d'usage les plus courants.

Stations météo et capteurs environnementaux

Connectez un capteur DHT22 (température/humidité) ou un BME280 (pression, hygro, température) sur le bus I²C ou en numérique, affichez les données sur un écran OLED SSD1306 via I²C — le tout tient dans un boîtier de la taille d'une boîte d'allumettes. L'ATmega328P gère ce type de lecture périodique sans difficulté, et ses modes basse consommation permettent d'envisager une autonomie sur batterie.

Robotique compacte et entraînements servo-moteurs

Six sorties PWM sur la Nano suffisent pour piloter plusieurs servo-moteurs ou un pont en H pour moteurs DC. La carte s'intègre facilement dans des châssis de robots miniatures. Associée à un shield d'extension moteur ou un module L298N, elle gère le contrôle de déplacement d'un robot à deux ou quatre roues sans aucune difficulté.

Domotique et automatisation embarquée

Relais, détecteurs de présence PIR, capteurs de luminosité — autant de modules que la Nano pilote aisément. Pour une application autonome sans connectivité réseau (déclenchement sur événement local, régulation simple), l'ATmega328P est parfaitement dimensionné. Besoin du WiFi ? On l'associe facilement à un module ESP-01 via l'UART.

Systèmes de contrôle d'afficheurs

Matrices de LEDs, bandeaux WS2812B, afficheurs LCD I²C, 7 segments multiplexés — la Nano gère tout ça via ses sorties numériques et ses interfaces série. La bibliothèque FastLED fonctionne parfaitement sur ATmega328P pour les bandeaux adressables. C'est une carte incontournable dans les projets d'affichage lumineux pour l'enseignement ou les installations artistiques.

Prototypage rapide sur breadboard

C'est là que la Nano excelle le plus. Son format DIL30 s'insère directement au centre d'une breadboard 840 points en laissant suffisamment de rangées libres des deux côtés pour câbler vos composants. Pas de fils superflus, pas d'adaptateur — la carte est conçue pour ça.

Applications pédagogiques

Dans les lycées, IUT, FabLabs et clubs de makers, la Nano 3.0 est un standard. La documentation officielle Arduino est traduite dans de nombreuses langues, des milliers de tutoriels existent pour ce format exact, et l'IDE Arduino est un environnement bien connu des enseignants en STI2D, SNT ou électronique.

Shields et accessoires compatibles

La carte Arduino Nano 3.0 est entourée d'un écosystème d'accessoires très fourni. Les platines d'extension E/S permettent d'accéder à toutes les broches sur des connecteurs à vis ou des connecteurs 3 broches (GND/VCC/Signal), idéaux pour brancher directement des capteurs ou actionneurs sans soudure. Les shields Grove pour format Nano de Seeed Studio offrent une compatibilité avec tout l'écosystème de modules Grove — plug-and-play garanti.

Pour les projets de communication sans fil, des modules d'extension Bluetooth ou radio 433 MHz se branchent directement sur les broches UART ou numériques de la Nano. Les adaptateurs Ethernet ENC28J60 apportent la connectivité réseau filaire pour les projets IoT sans passer par le WiFi. Côté affichage, les petits écrans OLED 0,96" en I²C s'associent parfaitement à la Nano grâce aux broches A4/A5.

Les breadboards au format 840 contacts, associées à des kits de câbles dupont mâle-mâle, mâle-femelle et femelle-femelle, restent les accessoires de prototypage incontournables pour la Nano. Consultez notre catégorie platines d'expérimentation et notre catalogue complet cartes Arduino pour compléter votre setup.

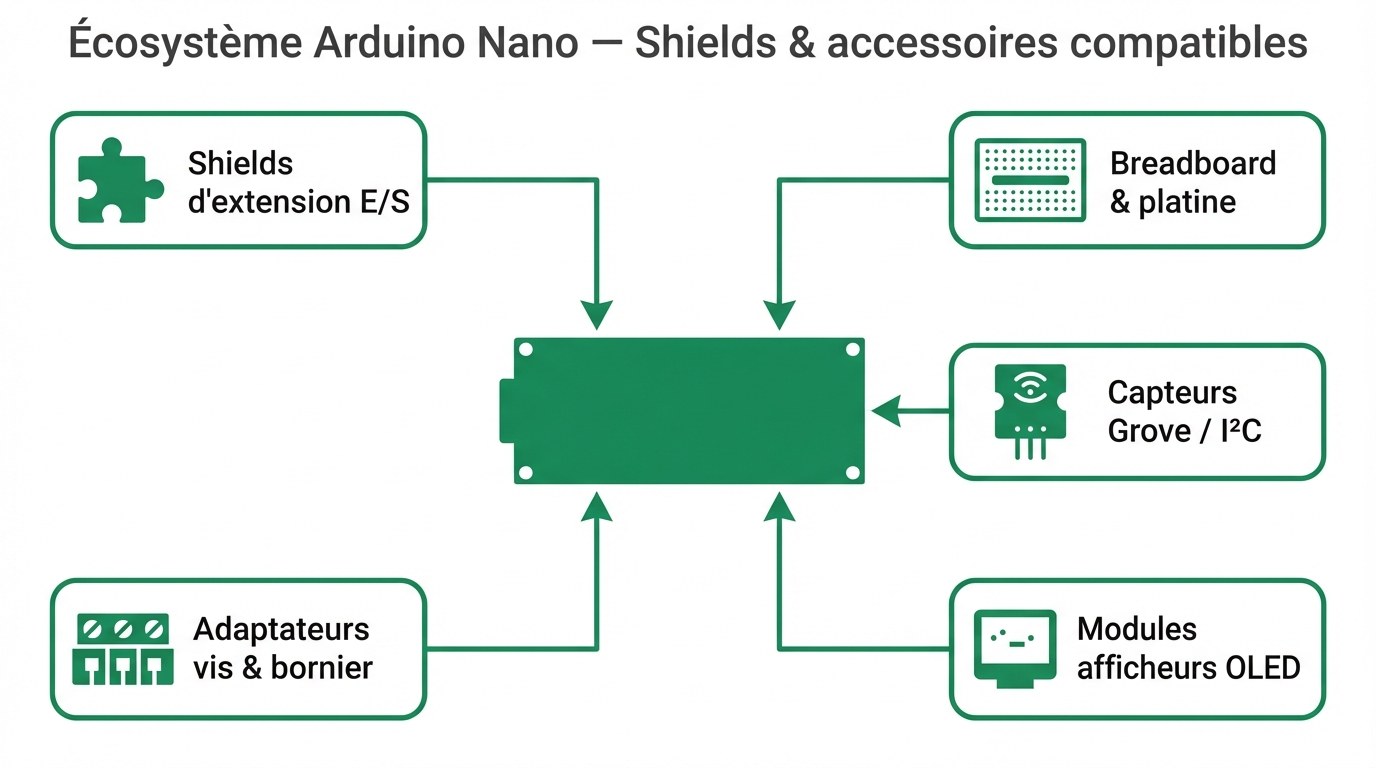

Écosystème Arduino Nano — Shields et accessoires compatibles avec la carte Nano 3.0

Tutoriels et ressources pour démarrer

Prise en main officielle — Getting Started with Arduino Nano

Le guide de démarrage officiel Arduino couvre l'installation des pilotes, la configuration de l'IDE et le premier téléversement d'un sketch sur la Nano 3.0. Il explique comment sélectionner la carte dans l'IDE et comment utiliser l'Arduino Cloud Editor en ligne comme alternative à l'installation locale.

Voir le guide de démarrage officiel sur arduino.cc

Page de documentation hardware officielle — Nano sur docs.arduino.cc

La page hardware officielle de la Nano rassemble toutes les ressources : pinout interactif, schémas, fichiers CAD, datasheet (A000005), exemples de bibliothèques et liste des tutoriels officiels. C'est la référence à consulter en premier pour tout développement sérieux sur cette carte.

Voir la documentation hardware complète sur docs.arduino.cc

Protocole I²C sur Arduino — Documentation officielle

L'une des interfaces les plus utilisées avec la Nano 3.0 est le bus I²C (broches A4/SDA et A5/SCL). Cette documentation couvre le protocole, la bibliothèque Wire, et explique comment établir une communication entre deux cartes Arduino ou entre une Nano et un capteur/afficheur.

Voir le tutoriel I²C / Wire Library sur docs.arduino.cc

Projets communautaires — Arduino Project Hub

Le Project Hub Arduino regorge de projets utilisant la Nano 3.0 : stations météo, robots, systèmes domotiques, afficheurs, instruments de mesure. C'est une mine d'inspiration avec des schémas et du code source fournis par la communauté mondiale Arduino.

Explorer les projets Nano sur le Arduino Project Hub

Résumé des caractéristiques techniques

• Microcontrôleur : ATmega328P — AVR 8 bits, 16 MHz (oscillateur quartz)
• Architecture : AVR (Microchip, anciennement Atmel)
• Mémoire Flash : 32 Ko (dont 2 Ko bootloader — 30 Ko disponibles)
• SRAM : 2 Ko
• EEPROM : 1 Ko
• Tension de fonctionnement : 5 V
• Alimentation : USB Mini-B 5 V / VIN 6–20 V non régulé / 5 V régulé broche 27
• E/S numériques : 14 broches (D0–D13), 5 V logique
• Sorties PWM 8 bits : 6 (D3, D5, D6, D9, D10, D11)
• Entrées analogiques : 8 (A0–A7), ADC 10 bits (0–5 V, plage modifiable)
• Courant max par broche : 40 mA (résistance pull-up interne 20–50 kΩ)
• Sortie 3,3 V : disponible via FTDI — USB uniquement
• Interfaces série : UART (D0/D1), I²C (A4/A5), SPI (D10–D13)
• Interruptions externes : D2, D3

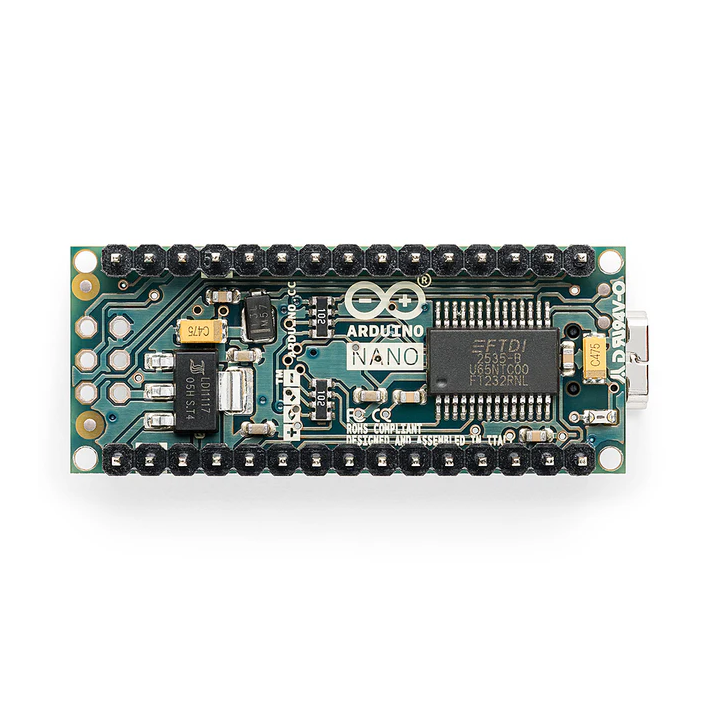

• Convertisseur USB-série : FTDI FT232RL
• Port USB : Mini-B
• Header ICSP : Oui (6 broches — programmation directe MCU)
• Reset automatique : Oui (via DTR du FT232RL, condensateur 100 nF)
• LED embarquée : D13 (orange) + Power (vert) + RX/TX
• Dimensions : 45 × 18 mm
• Poids : 7 g
• Connecteurs : 2 rangées de 15 broches au pas de 2,54 mm — compatible breadboard
• Origine : Conçue et assemblée en Italie
• Référence fabricant : A000005

Questions fréquentes

Quelle est la différence entre l'Arduino Nano 3.0 et les cartes Nano compatibles (clones) ?

La Nano A000005 est la version officielle Arduino, conçue et assemblée en Italie. Les clones reprennent le même schéma électronique mais utilisent souvent une puce USB-série différente (CH340 au lieu du FT232RL), des composants de qualité variable, et ne garantissent pas la fiabilité du bootloader sur le long terme. Pour une utilisation professionnelle, pédagogique ou dans un produit final, la version officielle est recommandée.

Quelle alimentation utiliser avec la Nano 3.0 ?

Trois options : (1) USB Mini-B — le plus simple, directement branché à un ordinateur ou un chargeur 5 V. (2) Broche VIN — accepte de 6 à 20 V non régulés, un LDO interne stabilise à 5 V. (3) Broche 5 V — alimente directement le rail 5 V, à utiliser uniquement avec une alimentation régulée fiable. La sélection entre USB et VIN est automatique : la source à la tension la plus haute prend le dessus.

La Nano 3.0 est-elle compatible avec les shields Arduino Uno ?

Non directement — les shields Uno utilisent un connecteur différent (empilable, espacement non standard). En revanche, des shield adaptateurs existent pour utiliser certains modules Uno avec une Nano. Les shields conçus spécifiquement pour le format Nano (platines d'extension, shields Grove Nano, etc.) sont compatibles plug-and-play.

Comment installer les pilotes FTDI pour l'Arduino Nano sur Windows ?

Les pilotes FTDI sont inclus automatiquement avec l'installation de l'IDE Arduino (version 2.x recommandée). Sur Windows 10/11, ils s'installent souvent aussi via Windows Update. Si la carte n'est pas détectée, téléchargez les pilotes FTDI VCP directement sur ftdichip.com et installez-les manuellement. Sur macOS et Linux, les pilotes sont généralement intégrés au système.

Peut-on utiliser la Nano 3.0 sans IDE Arduino (avec d'autres environnements) ?

Oui. La Nano ATmega328P est compatible avec l'Arduino CLI (ligne de commande), PlatformIO (VS Code), et Atmel Studio / Microchip Studio pour une programmation C/C++ sans la couche Arduino. La programmation directe via le header ICSP est aussi possible avec un programmateur ISP externe (ex. USBasp), en contournant entièrement le bootloader.

Quelle est la limite de mémoire à surveiller sur la Nano 3.0 ?

La SRAM de 2 Ko est le facteur limitant le plus courant. Les variables globales, les buffers de chaînes de caractères et les objets Arduino (Serial, Wire, etc.) consomment rapidement cette mémoire. Un sketch qui dépasse ~85 % d'utilisation SRAM peut produire des comportements erratiques à l'exécution. L'IDE Arduino affiche l'utilisation Flash et SRAM après compilation — surveillez ces valeurs dès que votre projet grossit.

La broche 3,3 V est-elle disponible en permanence sur la Nano 3.0 ?

Non. La sortie 3,3 V de la Nano 3.0 est fournie par la puce FTDI FT232RL, qui n'est alimentée que lorsque la carte est connectée via USB. En alimentation externe (VIN), la sortie 3,3 V n'est pas disponible. Si votre projet nécessite du 3,3 V en fonctionnement autonome (sans USB), ajoutez un régulateur LDO 3,3 V externe (ex. MCP1700 ou AMS1117-3.3) alimenté par le 5 V de la carte.

Peut-on remplacer une Nano 3.0 par une Nano Every dans un projet existant ?

Physiquement oui — même brochage DIL30, mêmes dimensions. Pour la majorité des sketches utilisant uniquement les fonctions de haut niveau de l'IDE Arduino (digitalWrite, analogRead, Serial, Wire, etc.), le remplacement est transparent. Les sketches utilisant des registres AVR bas niveau (accès direct aux ports, timers, etc.) nécessiteront une adaptation car le Nano Every embarque un ATmega4809 différent de l'ATmega328P.

Notre avis chez Lextronic

L'Arduino Nano 3.0 A000005, ça fait des années qu'on la vend et qu'on la recommande — et pour de bonnes raisons. C'est la carte de référence pour tous ceux qui veulent une plateforme AVR 8 bits éprouvée, immédiatement opérationnelle, avec un format compact qui s'adapte à presque tous les projets.

Points forts : compatibilité maximale avec l'écosystème Arduino existant, format breadboard-friendly impeccable, documentation et communauté inégalées, qualité de fabrication italienne garantie. Le FTDI FT232RL est nettement plus fiable que les CH340 des clones bas de gamme — ça compte quand vous travaillez en salle de classe ou sur un projet professionnel.

Limites à connaître : 2 Ko de SRAM, ça se remplit vite dès qu'on empile les bibliothèques. Pas de WiFi, pas de Bluetooth, pas de connecteur USB-C moderne. Si vous partez sur un nouveau projet IoT ou connecté, regardez plutôt du côté de la gamme Arduino Nano 33 ou Nano ESP32. Mais pour de l'embarqué pur, du prototypage rapide ou de l'enseignement ? La Nano 3.0 reste imbattable dans son rapport simplicité/efficacité.

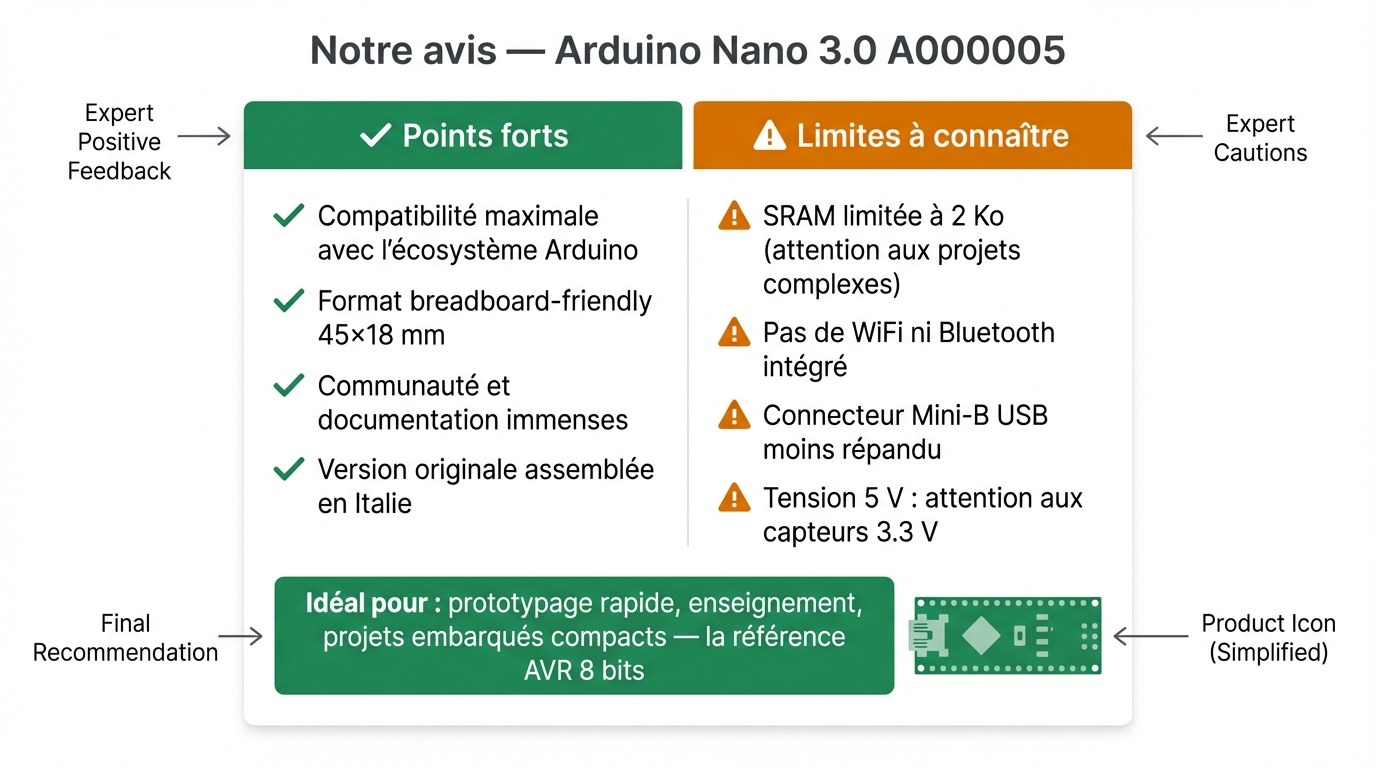

Avis expert Arduino Nano 3.0 — Notre évaluation des points forts et limites de la carte
