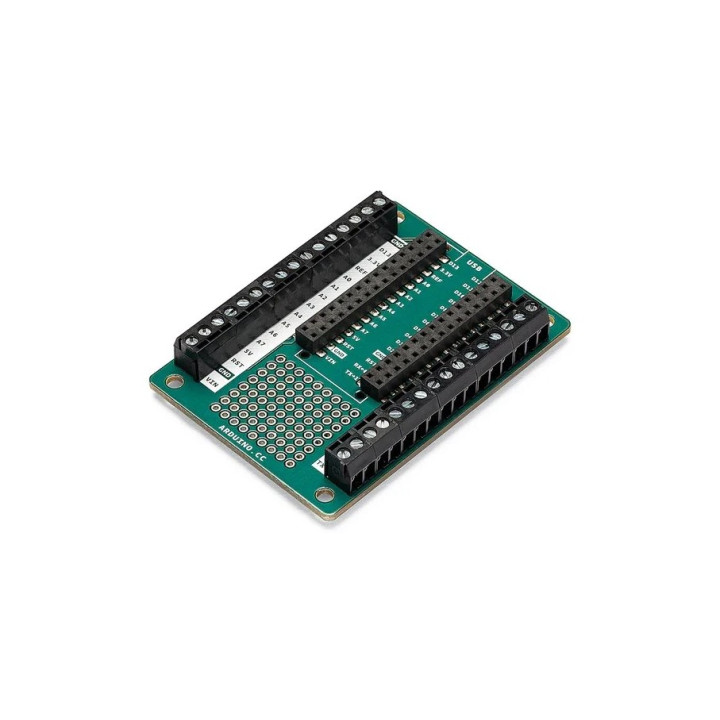

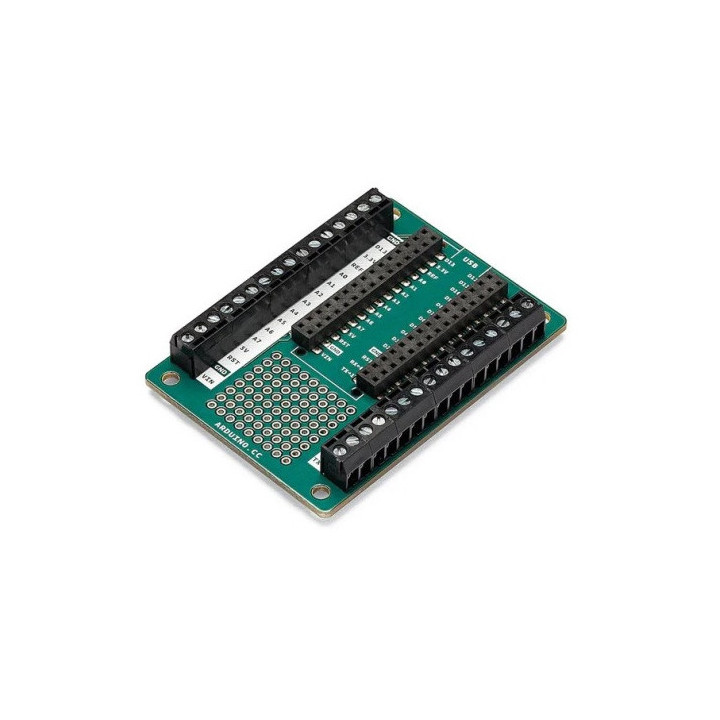

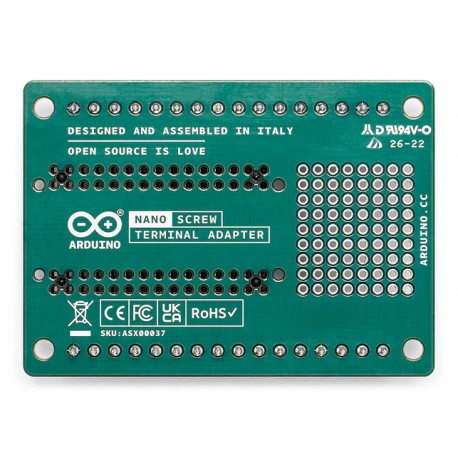

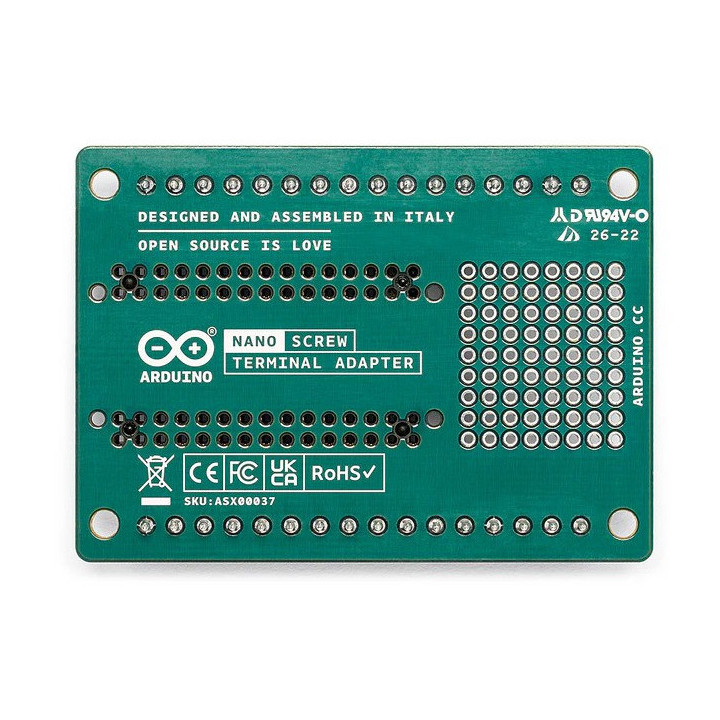

Shield Borniers Arduino Nano Screw Terminal Adapter ASX00037

Le Shield Borniers pour Arduino Nano est l'accessoire indispensable pour transformer votre microcontrôleur compact en une unité de contrôle prête pour le terrain. Conçu pour offrir une connectivité robuste via des borniers à vis, cet adaptateur élimine les risques de déconnexion accidentelle fréquents avec les plaques d'essai classiques. Que vous utilisiez une version classique ou les dernières cartes de la famille 33, ce shield garantit une liaison électrique fiable et durable pour tous vos capteurs et actionneurs.

Pourquoi choisir le Shield Borniers pour votre Arduino Nano ?

L'utilisation d'un Shield borniers Arduino Nano change radicalement la donne pour vos installations permanentes ou semi-permanentes. Le principal problème des cartes Nano réside dans leur format "DIP" conçu pour les breadboards : les fils de liaison (jumpers) finissent inévitablement par se desserrer avec le temps, les vibrations ou les manipulations. En passant sur une interface à vis, vous verrouillez mécaniquement chaque connexion. C'est la solution qui "fait le job" quand on veut passer d'un prototype de table à un boîtier de contrôle réel, sans craindre un faux contact critique.

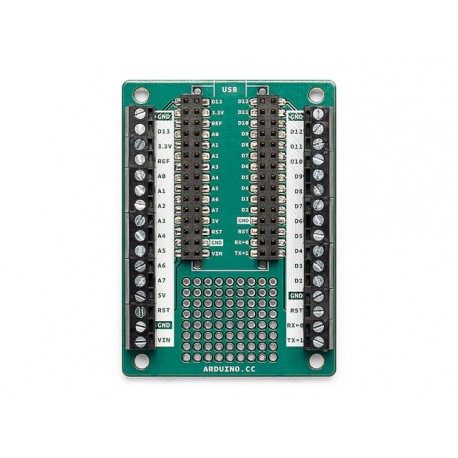

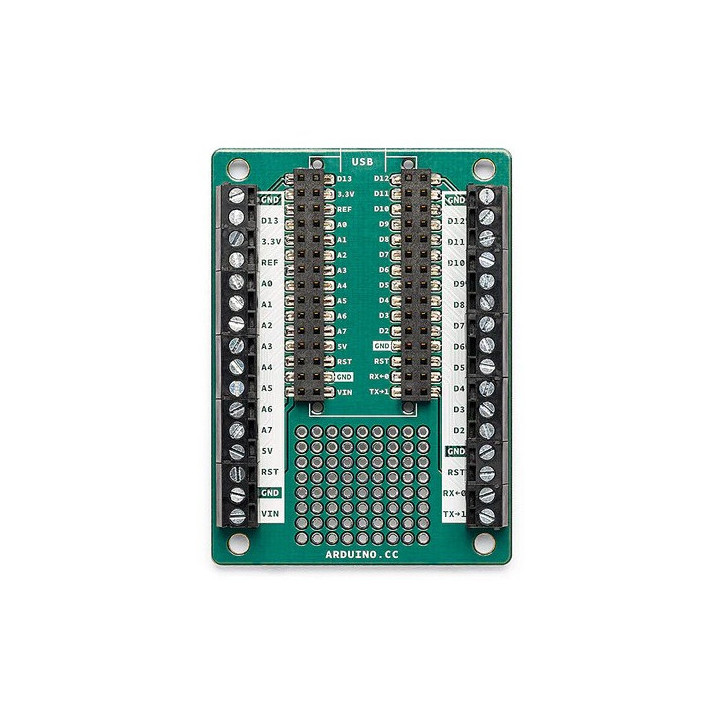

Cet adaptateur est particulièrement apprécié pour sa clarté pédagogique et technique. Chaque borne est associée à un marquage sérigraphié correspondant exactement aux broches de l'Arduino Nano. Cela réduit drastiquement les erreurs de câblage lors du montage et simplifie les opérations de maintenance. Si un capteur tombe en panne, il suffit de dévisser deux fils pour le remplacer, sans avoir à sortir le fer à souder ou à risquer de débrancher tout le reste du circuit. On est sur du matériel simple, mais extrêmement efficace, qui sécurise vos développements IoT et vos automates miniatures. Pour les ingénieurs et makers, c'est un gain de temps et de sérénité non négligeable.

Spécifications techniques détaillées

L'adaptateur se présente sous la forme d'un circuit imprimé (PCB) de haute qualité intégrant deux rangées de 15 borniers à vis au pas de 2.54 mm. Cette configuration permet de déporter l'intégralité des 30 broches du Nano, incluant les entrées analogiques, les sorties numériques (PWM), ainsi que les lignes d'alimentation (GND, 5V, VIN, 3.3V) et de réinitialisation. La structure en fibre de verre assure une excellente rigidité mécanique, même lorsque tous les borniers sont sollicités par des câbles de forte section.

Le shield est conçu pour accueillir directement les connecteurs mâles pré-soudés de votre carte. Les pistes en cuivre sont dimensionnées pour supporter les courants nominaux des GPIO de l'Arduino Nano sans chute de tension notable. En plus des borniers, le PCB dispose souvent de trous de prototypage supplémentaires pour souder des composants de filtrage (condensateurs) ou des résistances de pull-up directement sur l'adaptateur. Le bouton Reset de la carte Nano reste parfaitement accessible, tout comme le port USB pour la programmation, car le shield ne recouvre pas la partie supérieure du microcontrôleur.

Caractéristiques:

• 2 doubles supports femelles 15 broches (pas 2,54 mm)
• Compatible Arduino® Nano, (Nano 3.0,  Nano 33, Nano Every, Nano ESP32, Nano RP2040)
• Raccordement des E/S:

• sur 32 borniers à vis (pas 3,5 mm) pour fils AWG 16-30
• sur connecteur femelle 2 x 15 broches (pas 2,54 mm)

• Zone de prototypage pastillées (9x8) au pas de 2,54 mm
• Dimensions: 70 x 50,5 mm
• Poids: 59 g
