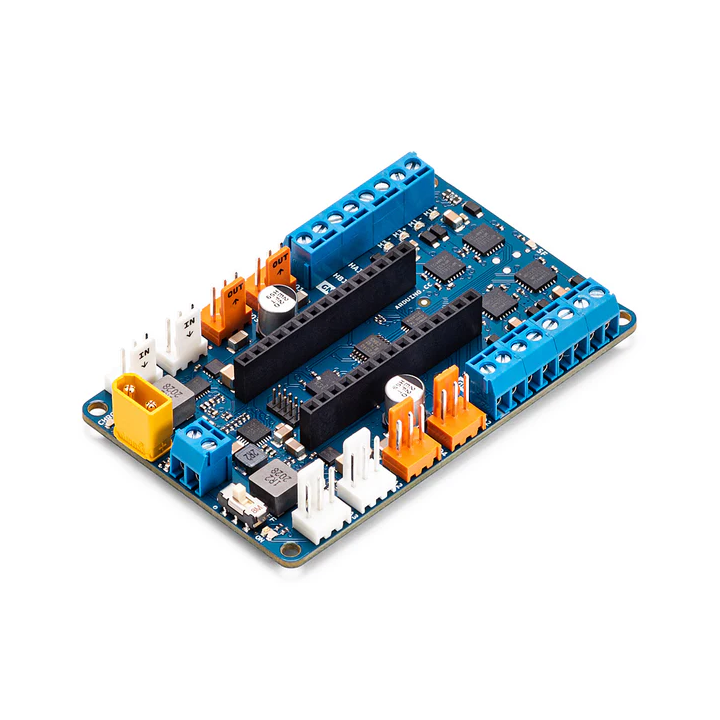

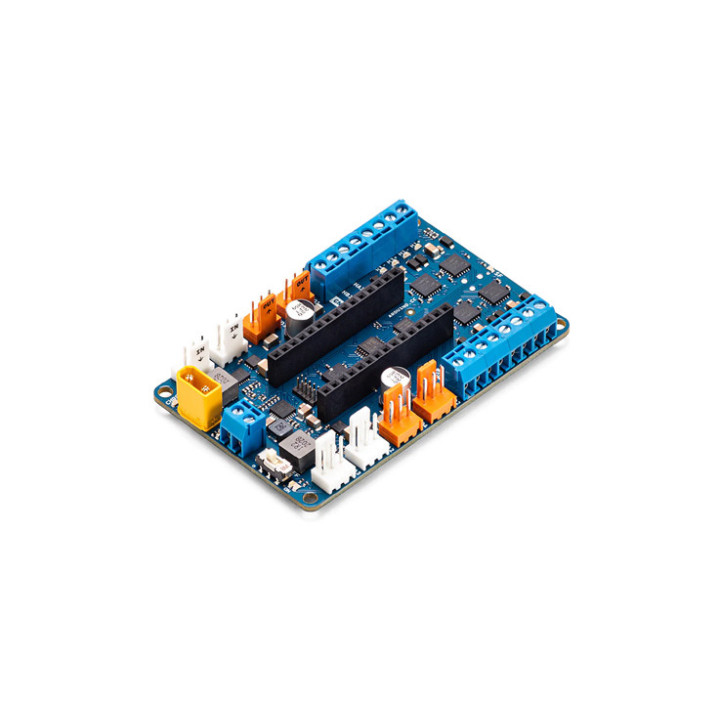

Arduino Nano Motor Carrier ABX00041

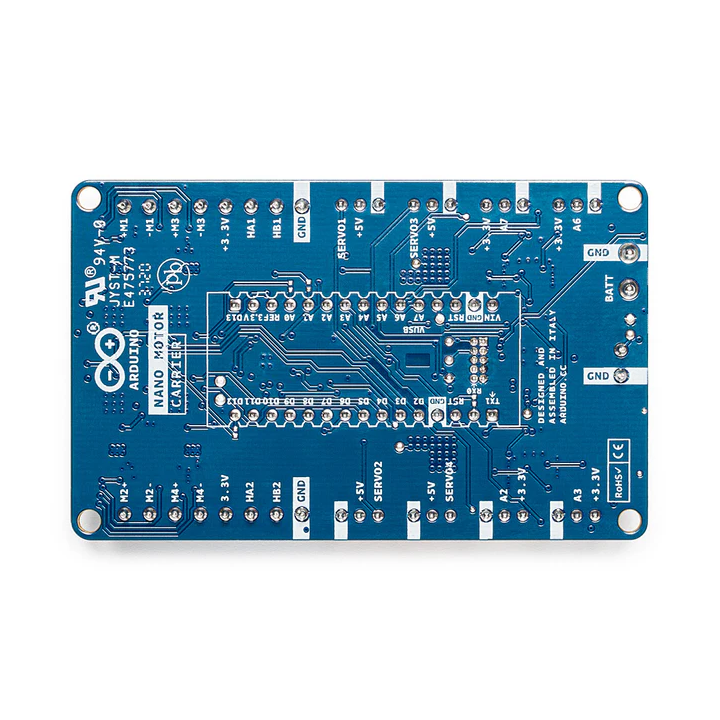

Face arrière de la platine Arduino Nano Motor Carrier ABX00041

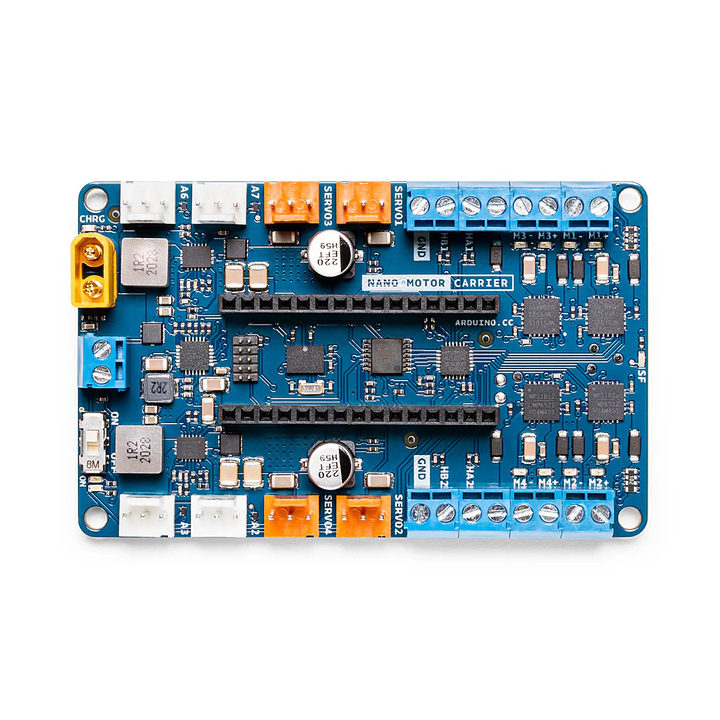

Face avant de la platine Arduino Nano Motor Carrier ABX00041

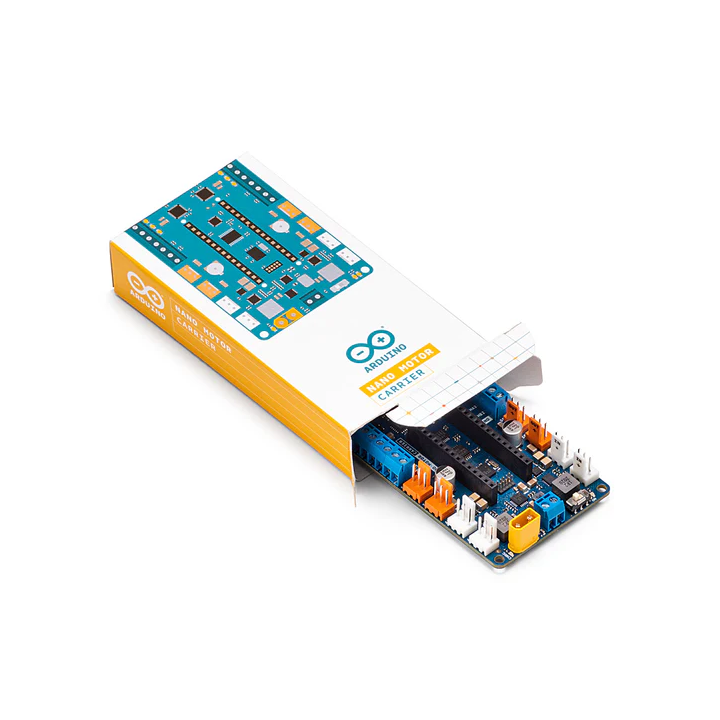

Arduino Nano Motor Carrier ABX00041 et son emballage
Arduino Nano Motor Carrier ABX00041
Face arrière de la platine Arduino Nano Motor Carrier ABX00041
Face avant de la platine Arduino Nano Motor Carrier ABX00041
Arduino Nano Motor Carrier ABX00041 et son emballage

Arduino Nano Motor Carrier ABX00041 pour carte Artduino Nano 33 IoT

ABX00041
Disponible
77,80 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


64,83 € HT

La platine Arduino Nano Moto Carrier est spécialement conçue pour piloter 4 moteurs, 4 servomoteurs et 4 encodeurs avec un Arduino® Nano 33 IoT (non livré).

La platine Arduino Nano Motor Carrier ABX00041 est spécialement conçue pour concevoir des applications robotiques autour d'un Arduino® Nano 33 IoT (non inclus) qui viendra s'enficher sur 2 rangées de connecteurs femelles.

Equipée de 4 drivers MP6522 elle vous permettra de piloter facilement:

- jusqu'à 4 moteurs cc (non livrés)
- 4 encodeurs rotatifs (non livrés) pour mesurer le sens et la vitesse de vos moteurs
- et 4 servomoteurs (non livrés).

La platine Arduino Nano Carrier intègre également une centrale inertielle IMU 9 axes BNO055 (accéléromètre 3 axes, gyroscope 3 axes et boussole 3 axes) ainsi qu'une entrée pour une alimentation externe (à prévoir) sur bornier à vis 2 plots avec circuit de charge pour recevoir une accus Li-Ion 1S (non livré) sur un connecteur XT-30 prévu à cet effet.

Les raccordements s'effectue depuis des borniers à vis ou des connecteurs mâles 3 plots au pas 2,54 mm.

Pour programmer l'ensemble, il vous suffira d'utiliser l'interface de programmation IDE Arduino et d'utiliser les librairies à votre disposition.


Caractéristiques:

  • Microcontrôleur: ATSAMD11 (ARM Cortex-M0+ @ 48MHz)
  • Drivers moteur: 4 x MP6522
  • Alimentation externe:
    - 4 Vcc max. (sur bornier à vis 2 plot)
    - 4 Vcc max. pour accus Li-Ion 1S (non livré) sur connecteur XT-30
  • Avec circuit de charge intégré (500 mA max.)
  • Pour moteurs: 12Vcc / 500mA max.
  • IMU 9 axes BNO055:
    - A
    ccéléromètre 3 axes: ±2g, ±4g, ±8 ou ±16g
    - Gyroscope 3 axes: ±125°/s ou ±2000°/s
    - Boussole 3 axes: ±1300 µT (x,y) et ±2500µT (z)
  • Raccordements:
    - Moteurs: 4 borniers à vis 2 plots
    - Servomoteurs: 4 connecteurs mâles 3 contacts (pas 2.54 mm)
    - Encodeurs: 4 connecteurs mâles 3 contacts (pas 2.54 mm)
  • Dimensions: 80 x 60 mm
  • Poids: 35 g
  • Référence Arduino officielle: Arduino Nano Carrier ABX00041
