LBU-T7 Boitier d'acquisition USB / Ethernet "LabJack T7"

Boitier d'acquisition "LabJack T7"

LBU-T7
Disponible
490,80 € TTC

Dont 0,06 € d'eco-participation déjà incluse dans le prix


409,00 € HT

Boîtier d'acquisition à connexion USB ou Ethernet avec 23 ports d'E/S "tout ou rien" + 14 entrées de conversion "A/N" 16 bits + 2 sorties "N/A" 12 bits + 2 sorties en courant et divers compteurs/timers.

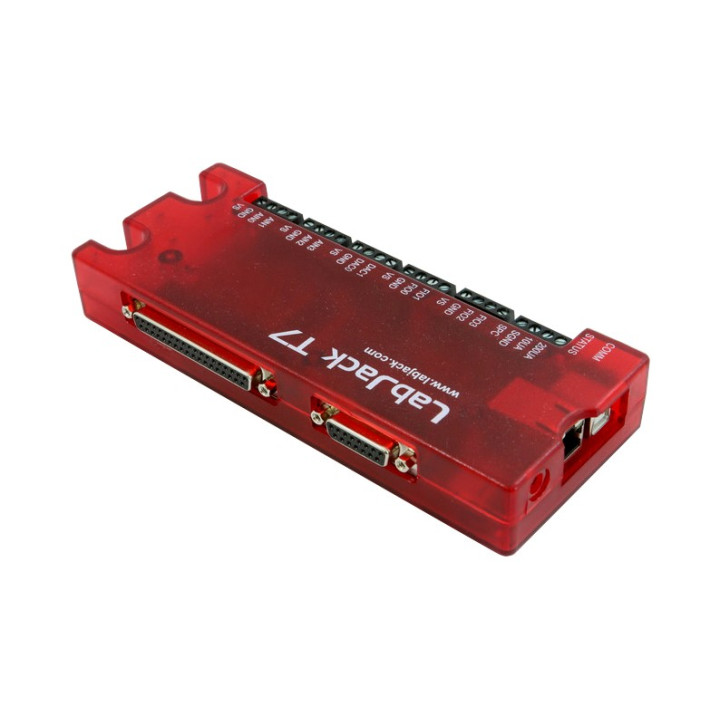

Disponible sous la forme d'un boîtier plastique rouge translucide, le module "LabJack™ T7" est un dispositif d'acquisition de données professionnel à connexion USB ou Ethernet. Il se prêtera à de multiples applications dans le domaine de la mesure embarquée, de la recherche, de l'Education Nationale, etc...

Le dessus du boîtier laisse apparaître des borniers à vis dédiés à la récupération des "E/S". Des connecteurs SUB-D sur le côté du boîtier permettent également la reprises des "E/S" du LabJack T7. Doté de nombreux programmes de commande ainsi que des exemples de codes sources pour la plupart des langages, il pourra être très facilement et rapidement mis en œuvre au sein de vos applications.


Caractéristiques

Entrées analogiques
- 14 entrées analogiques intégrées (résolution 16 bits) jusqu'à 100k échantillons/s)
- Extension jusqu'à 84 entrées analogiques avecoption Mux80 (voir en bas de page)
- Paramètres de résolution configurables par logiciel
- Utilisation de 14 entrées uniques ou 7 entrées différentielles
- Gammes d'entrées analogiques: ± 10 V, ± 1 V, ± 0,1 V et ± 0,01 V
- Toutes les fonctions d'entrée analogique sont programmables par le logiciel
   en configurant les registres d'entrées analogiques
- Échantillonnage à grande vitesse configurable en utilisant le mode Stream (jusqu'à 100kS/s)
- Echantillonnage et contrôle à faible latence (moins de 1 ms) via messages
  Modbus à réponse commandée
- Prévoir bloc d'alimentation externe - non livré.

Sorties analogiques
- 2 sorties analogiques (12 bits, 0 - 5 V)
- Génération de forme d'onde via Stream Out
- Prise en charge des modules optionnels LJTick-DAC (voir en bas de page)
  pour ajout de plusieurs sorties +10 V

Entrées/Sorties numériques (*)
- 23 entrées/sortie numériques
- Gestion de communication SPI, I2C et plus ... (Master uniquement)
- 5 sorties PWM avec contrôle de phase individuel
- 5 sorties d'impulsion avec nombre, fréquence et largeur configurables
- 2 entrées de fréquence retournant à la fois la fréquence et la période
- 2 Entrées de largeur d'impulsion mesurant le temps passé haut et bas
  ainsi que le cycle de travail
- 2 Entrées ligne-à-ligne mesurant le temps entre les arêtes sur 2 lignes différentes
- 4 compteurs à grande vitesse
- 6 compteurs de logiciels avec capacités anti-rebond
- 3 paires d'entrées en quadrature

(*) Toutes les fonctions ne peuvent pas être utilisées en même temps.

Sorties de courant fixes
- 200 μA
- 10 μA

Autres caractéristiques:
Capteur de température CJC intégré
Fonction WatchDog
Valeurs par défaut de démarrage programmables


Détail du boitier LabJack T7


Destiné à être intégré au sein de vos applications, le LabJack T7 dispose d'une multitude d'exemples de programmes en langage C/C++.



Le boitier dispose également d'exemples d'applications et d'utilitaires prêt à l'emploi:


Application LJLogUD pour LabJack U3-HV

LJLogM
Cette application permet de collecter des données à des taux variables depuis un boitier LabJack T4 ou un boitier LabJack T7 et de les enregistrer dans un fichier ".csv". Ce programme de journalisation doit être utilisé lors de la collecte de données plus lente que 100 Hz. Des équations d'échelle simples peuvent être utilisées pour appliquer un filtrage mathématique aux valeurs avant qu'elles ne soient représentées graphiquement et enregistrées dans un fichier.



Logiciel LJStreamUD pour boitier LabJack U3-HV

LJStreamM
Ce programme utilise la fonctionnalité de streaming des boitiers T4 ou T7 pour collecter des données à haut débit afin de représenter graphiquement et enregistrer les données dans un fichier ".csv". Ce programme de journalisation doit être utilisé lors de la collecte de données plus rapide que 100 Hz. Des équations d'échelle simples peuvent être utilisées pour appliquer un filtrage mathématique aux valeurs avant qu'elles ne soient représentées graphiquement et enregistrées dans un fichier.



Logiciel de configuration Kipling

Kipling
Ce logiciel est un utilitaire de configuration qui permet aux utilisateurs de configurer les boitiers LabJack T4 et, de découvrir les fonctionnalités des périphériques, d'écrire et de télécharger des scripts Lua et de mettre à jour leur microprogramme.

Le boitiers LabJack T7 pourra ainsi exécuter du code Lua pour permettre un fonctionnement autonome. Un script Lua peut être utilisé pour collecter des données sans l'ordinateur hôte ou pour exécuter des tâches complexes produisant des résultats simples qu'un hôte peut lire.


Nous proposons également en option (au bas de la page) de très nombreuses petites platines d'interfaces optionnelles permettant d'adapter les signaux en fonction de vos applications.
