Boitiers d'acquisition multi-fonctions MCC USB-3104 / USB3114

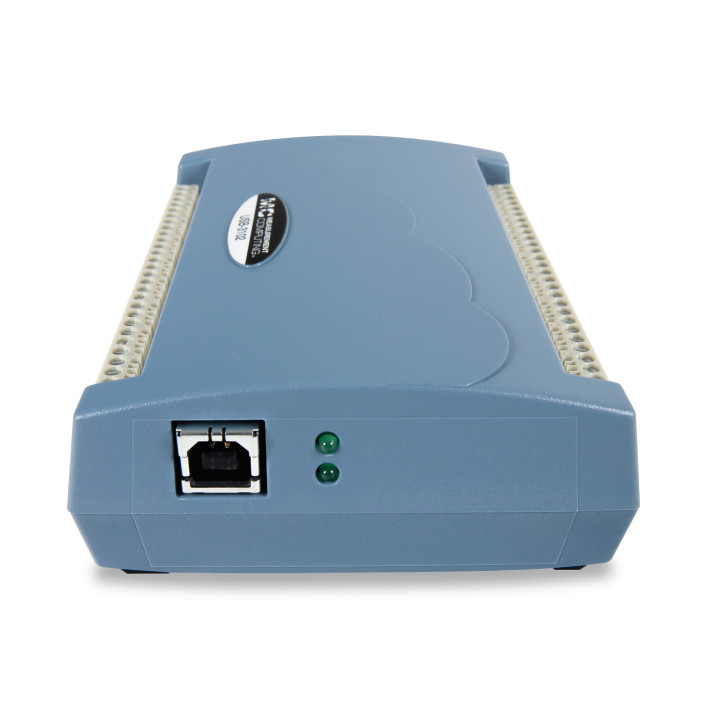

Chaque canal des boitiers USB-3102, USB-3104 et USB-3114 est sélectionnable par logiciel pour une plage de sortie de tension bipolaire de ± 10 V ou une plage unipolaire de 0 V à 10 V. L'USB-3102 dispose également d'une sortie de courant de 0 mA à 20 mA. Ces appareils sont alimentés par USB et ne nécessitent aucune alimentation externe.

Chaque canal de sortie analogique est sélectionnable par logiciel pour une plage de sortie de tension bipolaire de ±10 V ou une plage unipolaire de 0 V à 10 V. Les sorties de canal peuvent être mises à jour individuellement ou simultanément.

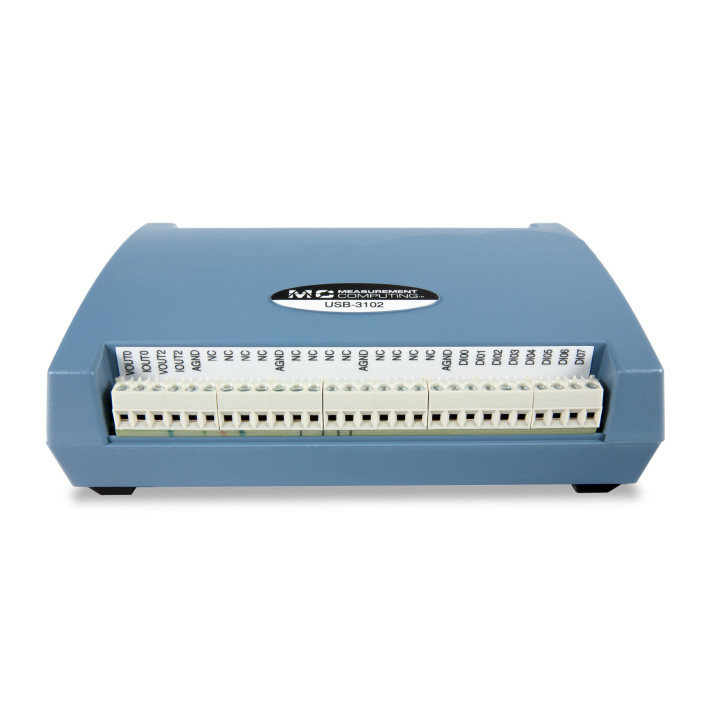

Le boitier USB-3102 comprend quatre canaux de sortie tension/courant, huit E/S numériques et une entrée de compteur.

Le boitier USB-3104 comprend huit canaux de sortie tension/courant, huit E/S numériques et une entrée de compteur.

Le boitier USB-3114 dispose de 16 canaux de sortie à tension élevée, de huit E/S numériques et d'une entrée de compteur.

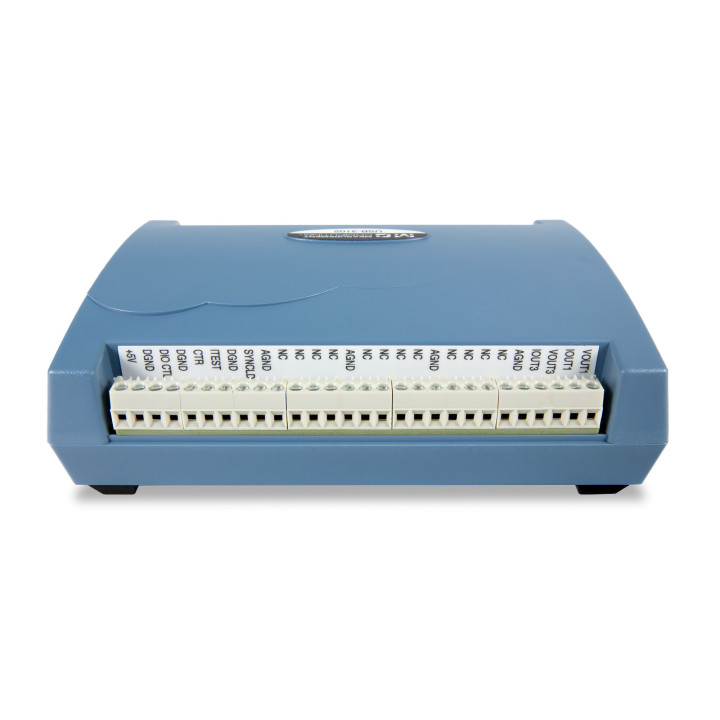

Chaque appareil dispose de huit lignes DIO bidirectionnelles. Toutes les broches numériques sont flottantes par défaut. Une connexion par borne à vis est fournie pour configurer le pull-up (+5 V) ou le pull-down (0 V).

Chaque appareil dispose également d'un compteur d'événements 32 bits pour compter les impulsions TTL. Le compteur s'incrémente lorsque les niveaux TTL passent de bas à haut. Le compteur accepte des entrées de fréquence allant jusqu'à 1 MHz.

La prise en charge logicielle comprend DAQami, une application prête à l'emploi en option pour l'enregistrement de données, la visualisation et le signal génération. Les données peuvent être visualisées en temps réel ou après l'acquisition sur des écrans configurables par l'utilisateur. Les pilotes sont inclus pour les applications et les langages de programmation les plus populaires, notamment Visual C++®, Visual C#®, Visual Basic®.NET, DASYLab®, LabVIEW™, MATLAB® et Python™.


Caractéristiques:
- 4 sorties analogiques (Boitier USB-3102)
- 8 sorties analogiques (Boitier USB-3104)
- 16 sorties analogiques (Boitier USB-3114)
- Résolution 16 bits
- Taux de rafraichissement: 100 S/s
- Boitier USB-3102 : Sortie tension ±10 V, 0 V à 10 V. Sortie courant 0 mA à 20 mA typ.
- Boitier USB-3104 : Sortie tension ±10 V, 0 V à 10 V. Sortie courant 0 mA à 20 mA typ.
- Boitier USB-3114 : Sortie de tension ±10 V, 0 V à 10 V.
- Huit E/S numériques
- Une entrée de compteur

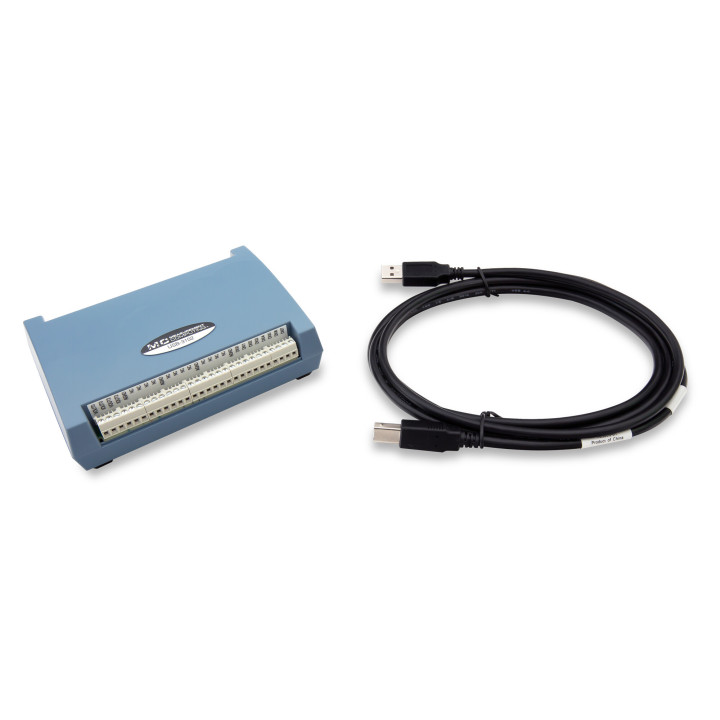

- Accessoire inclus avec chaque boitier : câble USB


Documentations:
· Présentation du logiciel MCC
· Téléchargements de logiciels MCC
· Exemples de programmes MCC

· Manuel du boitier USB-3102
· Manuel du boitier USB-3114
