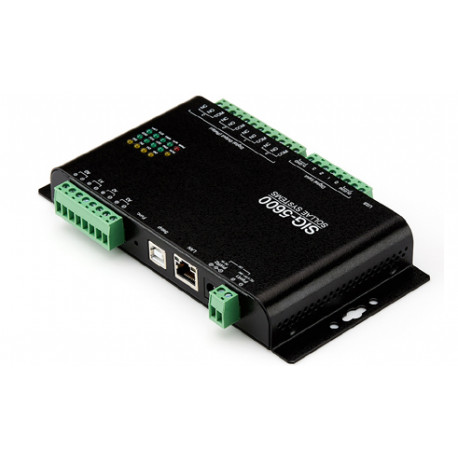

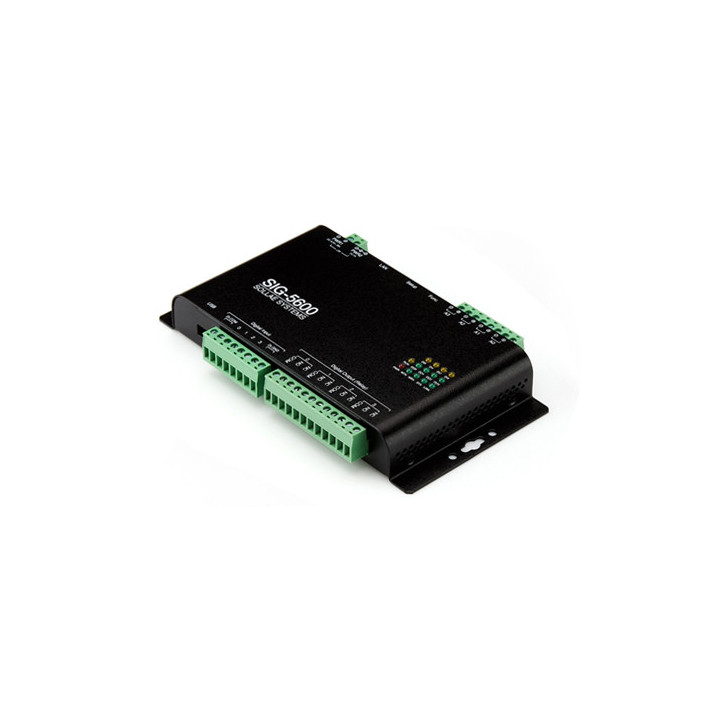

Boitier d'interface 8 entrées/4 sorties sur IP/WiFi Sollae SIG-5600

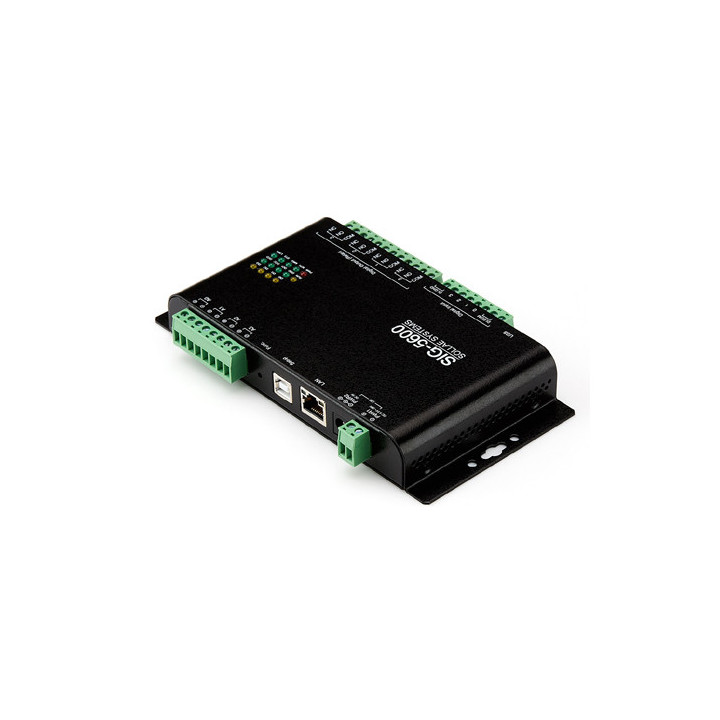

Face arrière du boitier d'interface 8 entrées/4 sorties sur IP/WiFi Sollae SIG-5600
Boitier d'interface 8 entrées/4 sorties sur IP/WiFi Sollae SIG-5600
Face arrière du boitier d'interface 8 entrées/4 sorties sur IP/WiFi Sollae SIG-5600

Boitier d'interface 8 entrées/4 sorties sur IP/WLAN

SIG-5600-BO
En cours d'approvisionnement
358,80 € TTC

Dont 0,06 € d'eco-participation déjà incluse dans le prix


299,00 € HT

De dimensions réduites, économique, polyvalent et simple à mettre en œuvre, le boîtier SIG-5600 fait office de passerelle 4 entrées analogiques, 4 entrées numérique et 4 sorties relais sur IP LAN/WLAN (avec adaptateur USB WLAN additionnel - non livré).

Le boitier SIG-5600 est une passerelle IP LAN/WLAN (avec adaptateur USB WLAN additionnel - non livré) pour 4 d'entrées analogiques (résolution 12 bits), 4 entrées numériques tout-ou-rien (gestion de contact sec ou de niveau logique de 4,5 V - 25 V max. pour l'état haut) et 4 sorties relais (COM/NO/NC).


Il vous permettra de surveiller l'état de la plupart des équipements/capteurs du marcher (non livrés) à sortie analogique ou numérique et/ou de piloter des équipements résistifs (non livrés) d'une tension / courant max. de 30Vcc / 2A (par relais).

- Chacune des entrées numérique peut être configurée avec une fonction de compteur (sur front montant, descendant ou les 2).
- Chacun des ports analogique peut être configuré en tension (0 - 5V) ou en courant (4 - 20 mA) ou courant (0 - 20 mA)

Détail d'utilisation du boitier Sollae SIG-5600

Le boitier SIG-5600 prend en charge le protocole Modbus/TCP. Vous pouvez contrôler/surveiller des équipements/capteurs situés dans des endroits distants à partir d'un logiciel PC, d'une IHM ou d'autres appareils Modbus/TCP.

Chaque boitier SIG-5600 supporte jusqu'à 4 connexions TCP simultanées

Vous pouvez utiliser par exemple le logiciel PC et application pour Smartphone ModMap ou tout autre logiciel (à développer par vos soins) prenant en charge le protocole Modbus/TCP.



Description du boitier SIG-5600:

- Boitier métal
- Connexions sur borniers à vis débrochables (2 sorties relais NO/NC)
- Leds de visualisation des états PWR, RUN, STS, LINK, MTX, MRX, Di0~Di3, Do0~Do3
- Connecteur RJ45 pour le branchement Ethernet/Internet ou connexion WLAN
- Connecteur pour alimentation externe 5 Vcc (a ajouter - disponible en option en haut à droite de cette page)
- Possibilité d'un montage sur rail-Din via connecteur optionnel ou sur un mur avec un support également optionnel.


Caractéristiques techniques:

  • Alimentation: 8,5 - 24 Vcc (bornier à vis) ou 5 Vcc (connecteur DC) ou USB (Setup)
  • Protection contre les inversions de polarité et surcharge
  • Consommation: 3,3 W (Typ.)
  • Interface LAN: 10Base-T/100Base T (RJ45)
  • Interface WLAN: IEEE802.11b/g Wireless LAN avec dongle USB
  • Auto négociation: vitesse et type de câble (droit/croisé)
  • Protocole LAN: IPv4/IPV6 Dual Stack, TCP/UDP, ICMPM, DHCP, mDNS, Modbus/TCP, SSL/TLS
  • Protocole WLAN: WPA-PSK / WPA2-PSK, WPA-Enterprise (TTLS / PEAP)
  • Mode WLAN: Infrastructure / Soft-AP
  • Led d'état: Oui (PWR, RUN, STS, LINK, MTX, MRX, Di0~Di3, Do0~Do3)
  • Logiciel de configuration: Spfinder
  • Sécurité: mot de passe
  • Température d'utilisation: -40°C à +85°C
  • Dimensions: 180 x 110 x  26 mm
  • Poids: 485 g env.

Caractéristiques entrées analogiques:

  • Entrée analogique: tension (0-5V) ou courant (4-20 ma / 0-20 mA)
  • Résolution: 12 bits
  • Nombre de port: 4

Caractéristiques entrées numériques:

  • Entrée numérique supportée: contact sec / niveau logique / NPN / PNP
  • Plage de tension sur les entrées: 4,5Vcc - 25Vcc max.
  • Nombre de port: 4
  • Supporte fonction compteur pour chaque entrée: configurable sur front montant / descendant ou les deux

Caractéristiques sorties relais:

  • Sortie relais: NO / COM / NC
  • Pouvoir de coupure max.: 30 Vcc / 2 A (charge résistive)
  • Nombre de port: 2

Le boîtier n'est pas prévu pour piloter des dispositifs alimentés sur le secteur 230Vac sous peine d'endommager le boitier SIG-5600-BO.
