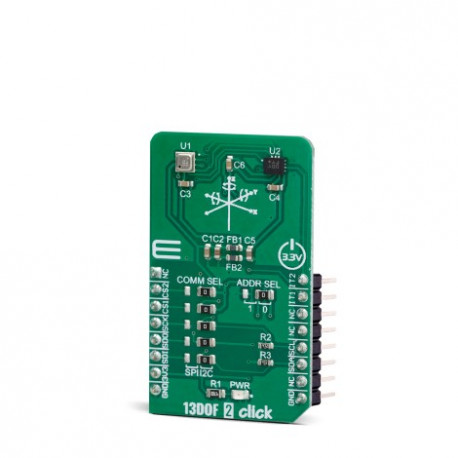

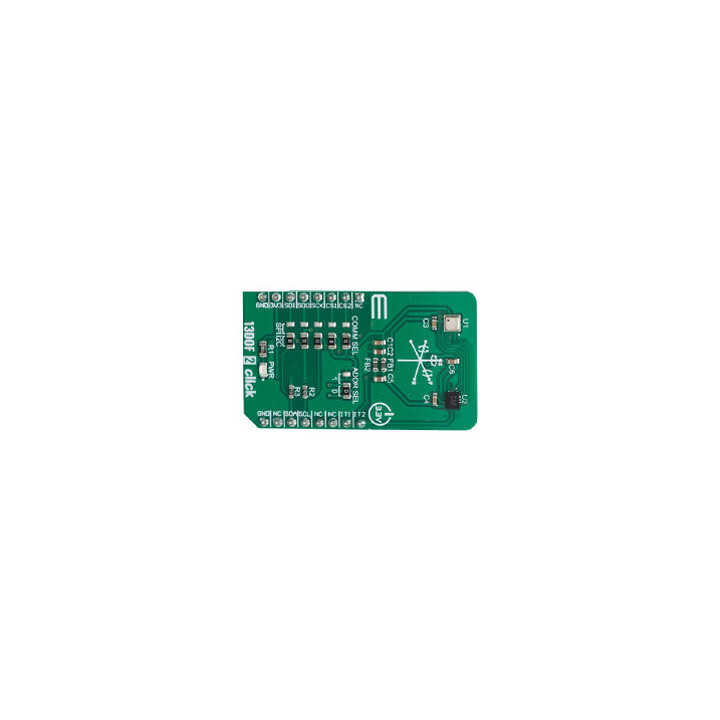

Capteurs multi-grandeurs 13DOF 2 Click MIKROE-3687

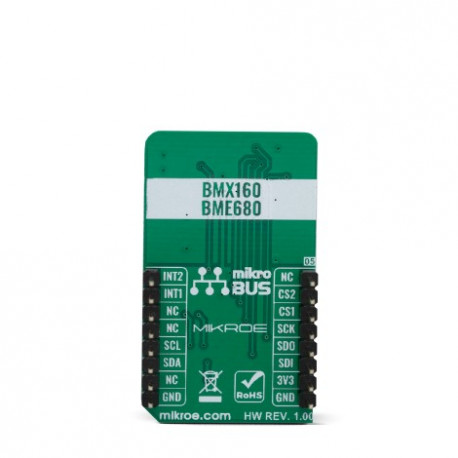

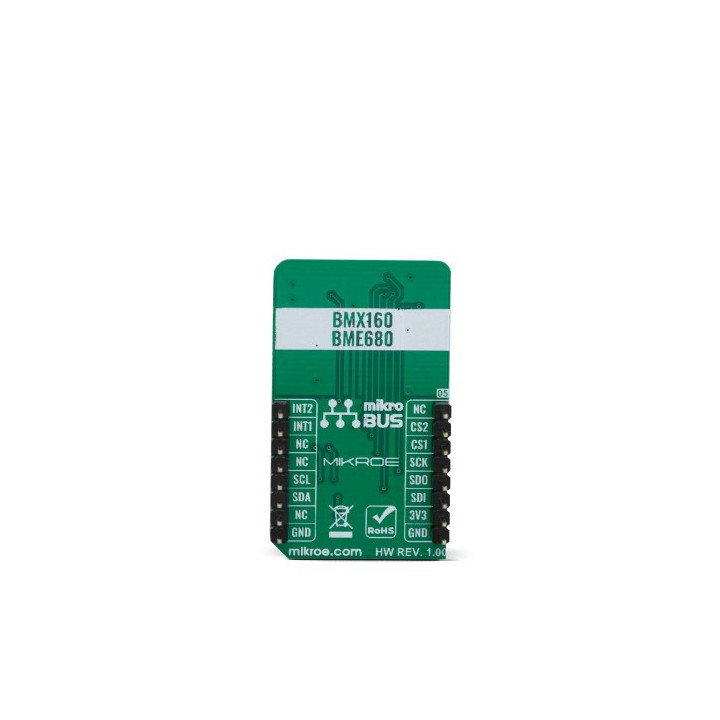

Vue arrière du capteur multi-grandeurs 13DOF 2 Click MIKROE-3687

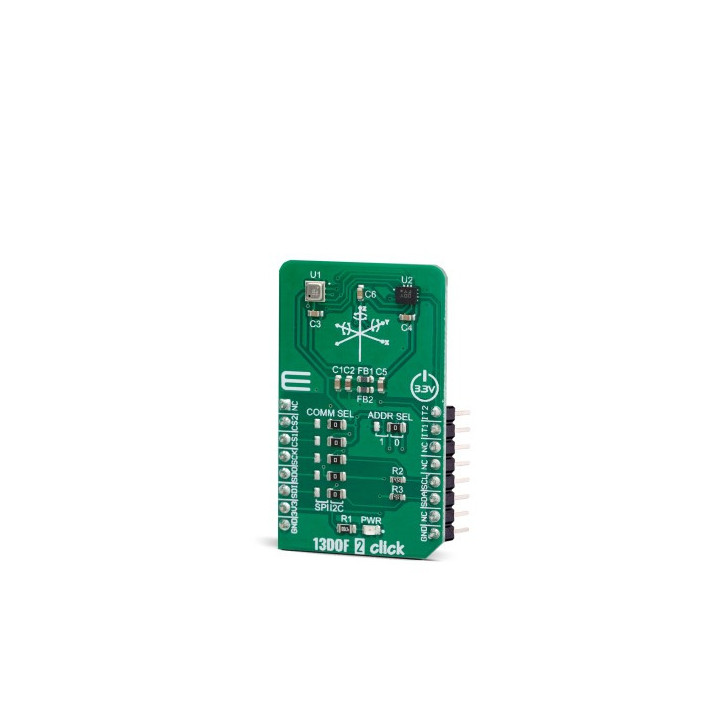

Vue de côté du capteur multi-grandeurs 13DOF 2 Click MIKROE-3687
Capteurs multi-grandeurs 13DOF 2 Click MIKROE-3687
Capteurs multi-grandeurs 13DOF 2...
Vue arrière du capteur multi-grandeurs 13DOF 2 Click MIKROE-3687
Vue de côté du capteur multi-grandeurs 13DOF 2 Click MIKROE-3687

Capteurs multi-grandeurs 13DOF 2 Click MIKROE-3687

MIKROE-3687
En cours d'approvisionnement
43,20 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


36,00 € HT

Ce module intègre 2 capteurs permettant la mesure de 13 paramètres différents (accéléromètre 3 axes, gyroscope 3 axes, géomagnétique 3 axes, gaz, humidité, pression et température).

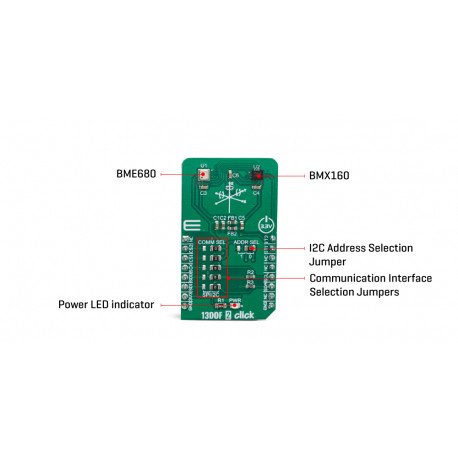

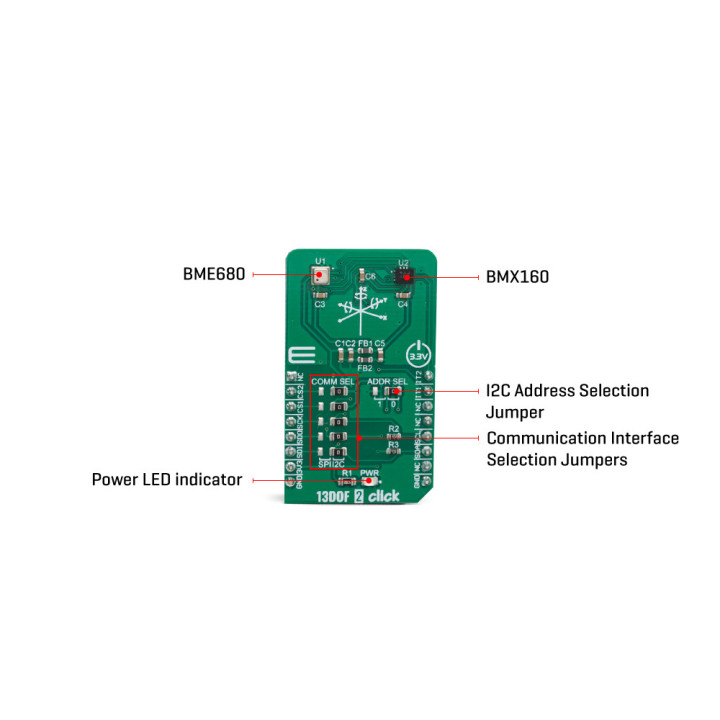

Le module 13DOF 2 Click intègre 2 capteurs différents:

Un capteur BME680 capable de mesurer 4 grandeurs (mesure de COV, d'humidité, de pression et de température). Ce dernier est basé sur des principes de détection éprouvés. Il est logé dans un boîtier LGA à couvercle métallique extrêmement compact. Ses petites dimensions et sa faible consommation d'énergie permettent l'intégration dans des appareils alimentés par batterie ou couplés en fréquence, tels que les combinés ou les wearables.

Un capteur BMX160 qui s'apparente à un capteur 9 axes de faible consommation et encombrement réduit qui fournit les mesures d'ccélération précise et une mesure de la vitesse angulaire (gyroscopique) et géomagnétique dans chaque direction spatiale. Il intègre un accéléromètre triaxial numérique 16 bits, un gyroscope numérique triaxial 16 bits et un capteur géomagnétique.

Le module pourra s'interfacer avec votre microcontrôleur au moyen d'une liaison I2C ou SPI.

Le module dispose également d'un circuit de mise à niveau permettant de pouvoir l'alimenter et l'utiliser sous une tension de 3.3 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™


Notes d'applications Click Board et Arduino

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
